立式带座轴管支撑固定支座结构

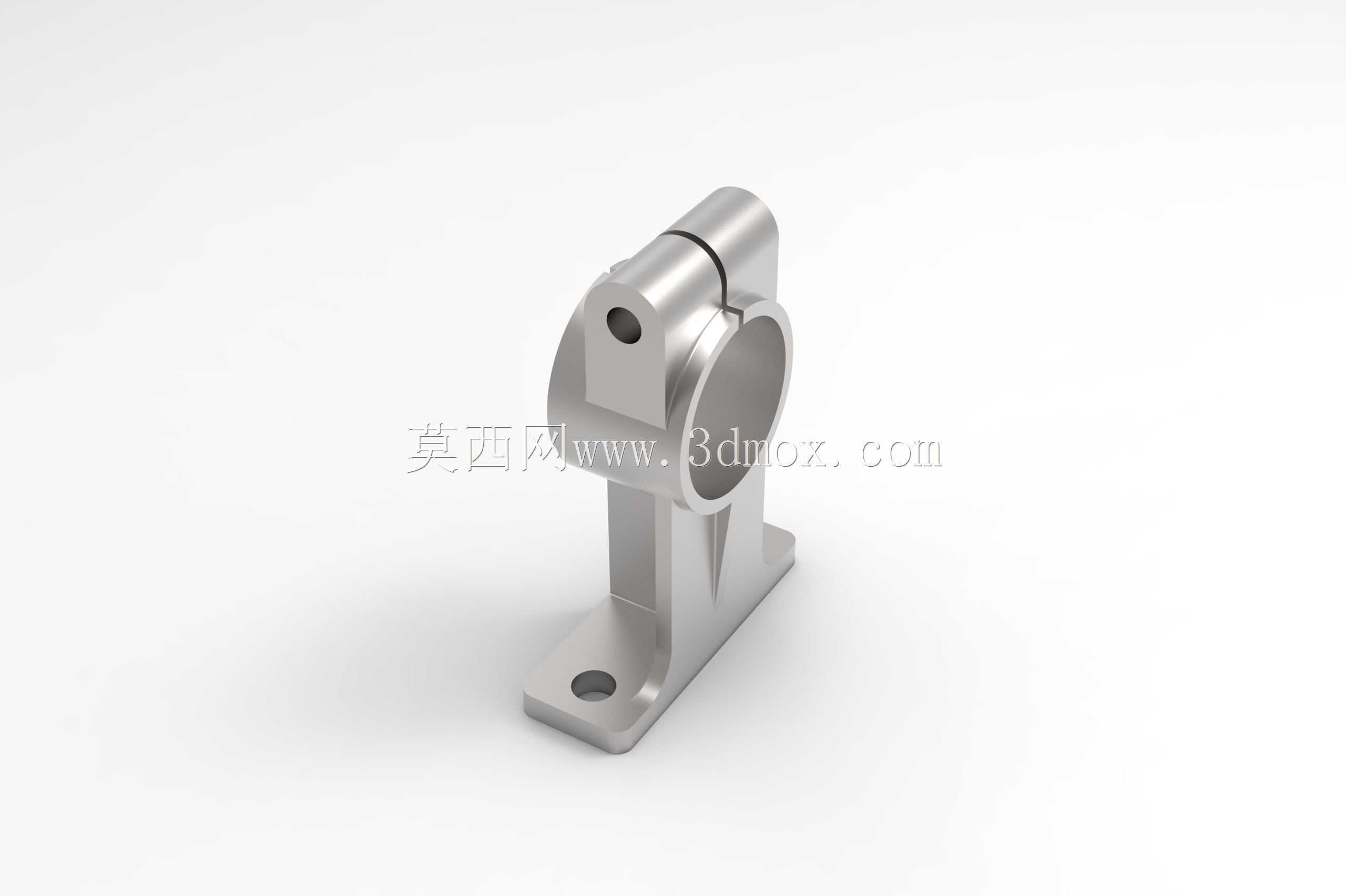

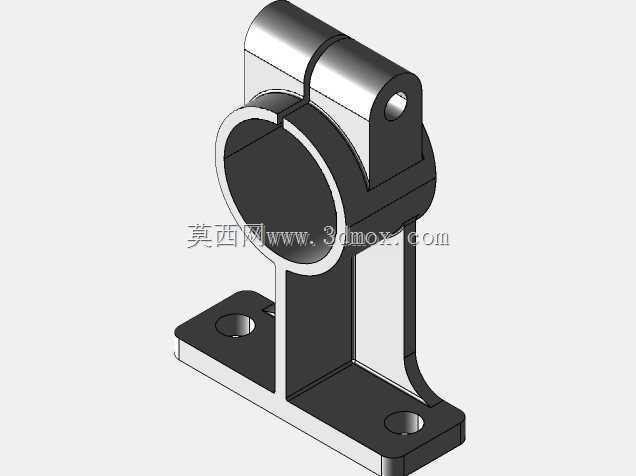

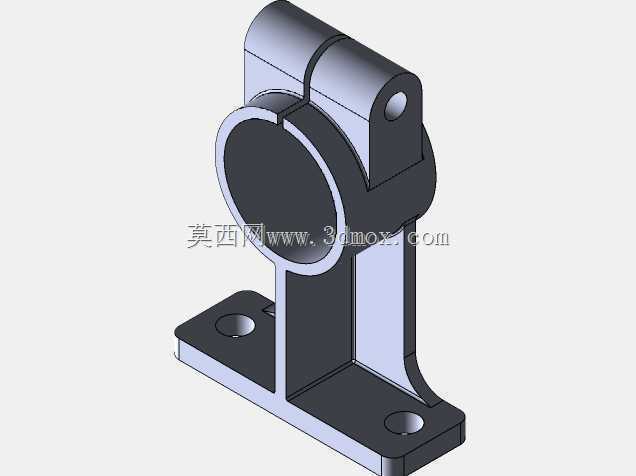

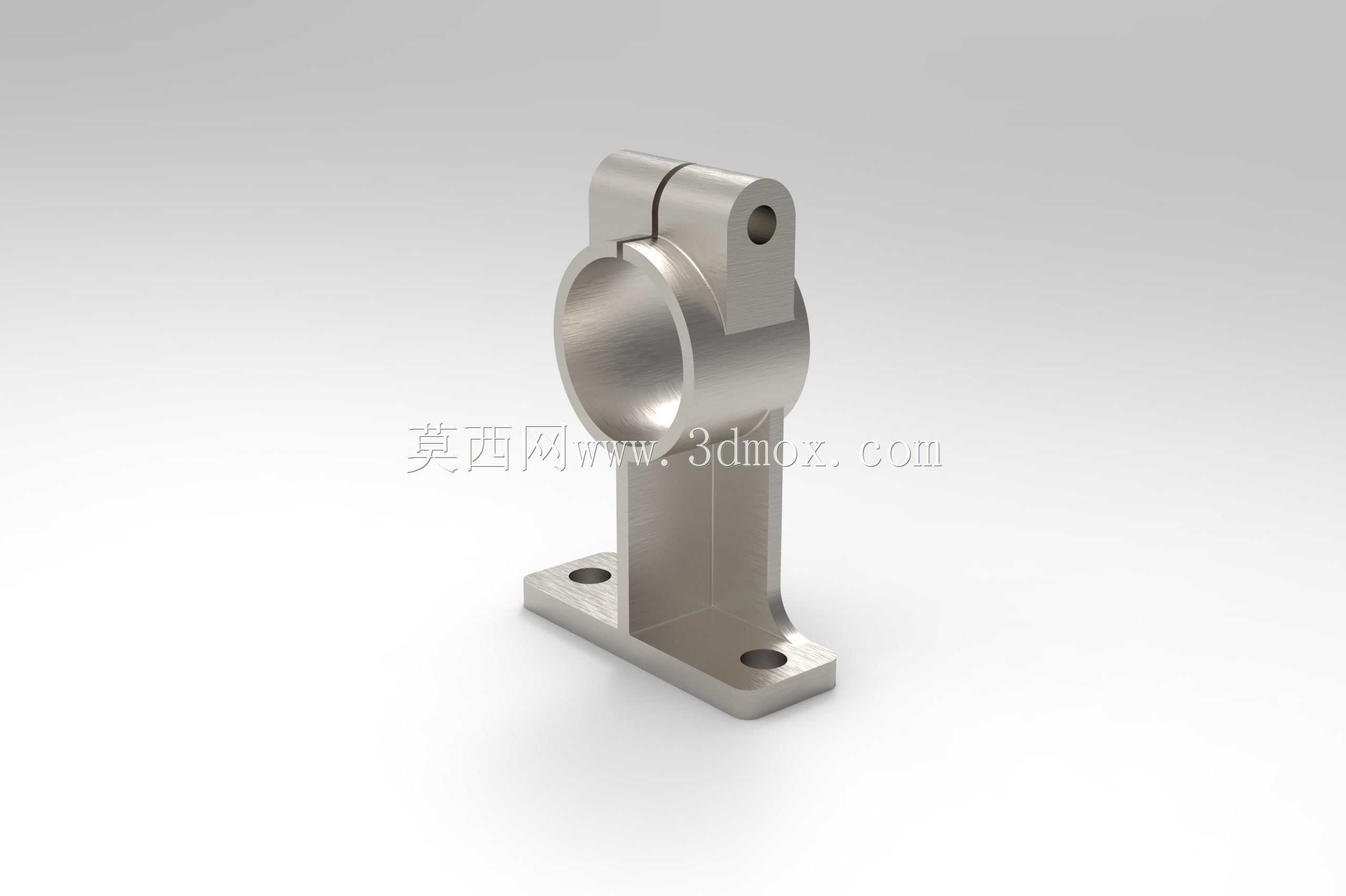

　　这类立式带座轴管支撑固定支座，多用于轻工输送线、小型自动化设备的光轴、圆管类构件的侧向支撑场景，在食品包装输送、小型物料分拣设备的侧边导向轴安装位十分常见，主要承担径向载荷的承载与构件位置固定作用，避免长跨度轴管运行中出现挠曲变形，保障轴上配套的滚轮、导套类零件运动轨迹稳定。从结构设计来看，支座采用一体式铸造成型后机加工的工艺思路，底部为带两个安装沉孔的矩形安装底板，沉孔设计可让内六角安装螺栓完全沉入孔内，避免螺栓头突出底板平面造成安装面贴合不实，底板与上部支撑立板之间设置了三角形加强筋，筋板厚度与立板厚度保持一致，可有效抵消轴管受载时对立板产生的倾覆力矩，避免立板根部出现应力集中断裂的问题。上部的夹持环采用开口式设计，

　　环体一侧预留锁紧缝隙，上方设置横向锁紧孔，安装时先将待固定的轴管穿入环内，调整好轴向位置与周向角度后，拧紧锁紧螺栓即可让开口环收缩抱紧轴管表面，这种设计相比整环式支座，不需要从轴端穿装，可在轴管任意位置完成固定，现场装配调整的灵活度更高，也方便后期设备维护时的拆装调整。安装边界方面，底板的两个安装孔中心距与底板宽度匹配常规工业铝型材的槽口间距，可直接适配40系列、50系列工业铝型材的台面安装，不需要额外加工转接板；上部夹持环的内孔直径适配常用规格的圆导轨、输送托辊轴，环体的中心高度经过标准化设计，可与同系列的卧式支座、滑动支座搭配使用，保障多支撑点的轴系同轴度控制在合理范围内。细节设计上，夹持环的内孔表面预留了0.1毫米的精镗余量，

　　实际加工时可根据配套轴管的实际外径做最后一刀精镗，提升抱紧接触面的贴合率，避免长期受载后出现轴管打滑移位的问题；立板与底板的衔接处做了R3的圆角过渡，既可以减少铸造时的应力集中，也能避免机加工和装配时锐边划伤操作人员。这类支座在实际选型时，需要重点核算上部夹持环中心到底板安装面的高度是否匹配设备的整体安装空间，同时根据轴管承受的径向载荷大小，确认加强筋的厚度是否满足载荷要求，避免选型不当造成支座变形失效。
