工业重载辊筒输送支架结构设计

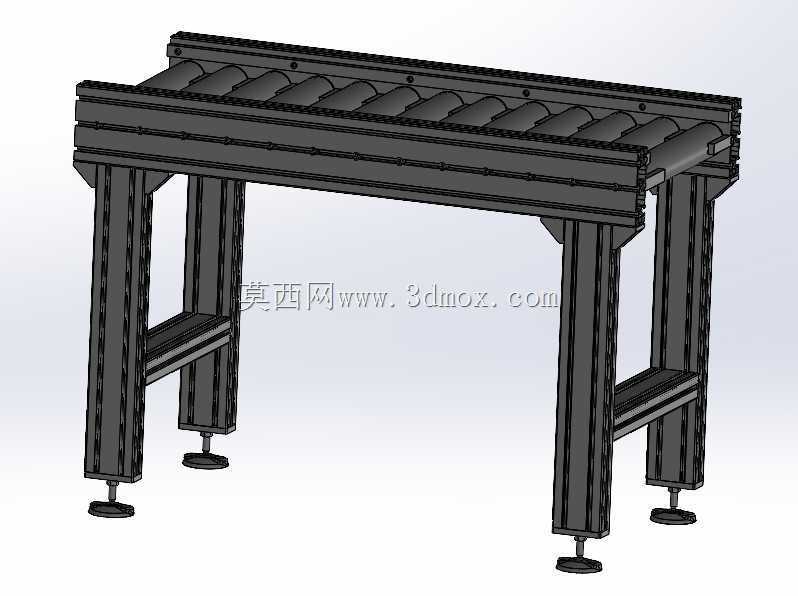

　　这款辊筒式输送结构常应用于电子组装线后端、机加工工序间流转、包装线前段接驳等场景，作为工序间的物料承载过渡单元，可适配箱体类、托盘类、规则硬质工件的水平输送需求，无需额外工装即可承载表面平整的加工件完成工位间转移，替代人工搬运降低工序间流转的劳动强度，同时保证物料输送的节拍一致性。设计阶段优先考虑了机架的刚性冗余，主体支撑采用双列铝型材立柱搭配横向连接梁结构，每侧立柱设置两道横向加强筋，避免长跨度输送段在满载工况下出现中部挠曲变形，辊筒安装面的直线度公差控制在每米0.2mm以内，保证工件输送过程中无卡滞、跑偏问题。支脚部分采用可调式脚杯结构，调节行程覆盖±30mm范围，可适配车间地面存在的高度差，安装时无需额外做地面找平处理，

　　通过旋转脚杯即可将整个输送面调整至水平状态，脚杯底部设置防滑橡胶垫，避免设备运行过程中出现位移，同时可降低运行振动向地面的传递。辊筒排布采用等间距设计，间距尺寸根据常见输送工件的最小底面尺寸设定，保证最小规格的托盘输送时至少有三根辊筒同时接触支撑，避免工件出现倾斜卡料，辊筒两端采用标准轴承座安装，后期维护时可单独拆卸更换单根辊筒，无需拆解整个机架结构。机架两侧的型材预留了标准T型槽，可根据实际产线需求加装侧边导向条、工件阻挡器、检测传感器安装座等扩展附件，无需在型材上二次钻孔加工，适配不同产线的定制化改造需求。整体安装边界方面，设备宽度方向预留了100mm的安装操作空间，长度方向可根据实际产线需求进行多段拼接，

　　拼接处通过专用连接块固定，保证拼接后的输送面平面度误差不超过0.3mm，进料端和出料端均设置了过渡倒角，避免与上下游设备对接时出现工件磕碰。结构设计时充分考虑了不同场景的适配性，支脚的安装孔位设置为长圆孔，允许安装时存在±5mm的位置误差，降低现场安装的对位难度，整体框架采用模块化设计，所有零部件均采用标准件连接，无需焊接作业，拆解后可平板包装运输，现场仅需内六角扳手即可完成组装，大幅降低运输与安装成本。
