金属板材成型原型工装结构设计

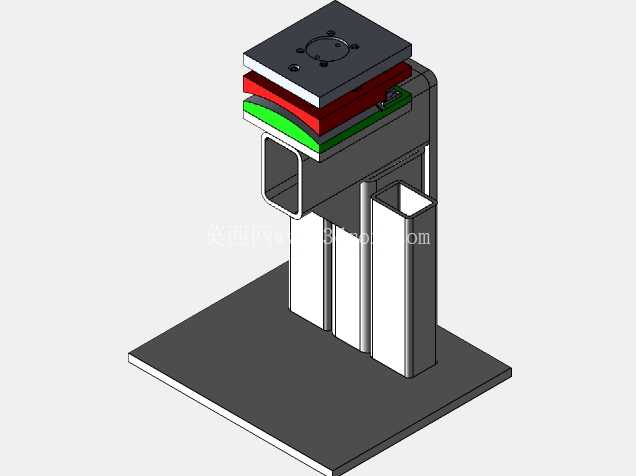

　　从结构功能来看，这套工装的上部压合组件采用分层式设计，最上层的安装板预留了通用的压力输入接口，既可以接手动压杆的施力端，也能适配小型气动压头、液压油缸的输出端，不需要额外做转接件加工；中间的红色压块是直接和板材接触的施压部件，型面完全匹配目标板材的成型轮廓，压合过程中压力分布均匀，不会出现局部应力集中导致的板材起皱、开裂问题；绿色的缓冲垫层嵌在压块与下部支撑座之间，合模时能吸收刚性冲击，避免板材表面被压出压痕，对于表面质量要求高的装饰类钣金件、外观覆盖件来说，这个垫层的厚度和硬度可以根据板材材质灵活调整，0.5mm到2mm厚度的冷轧钢板、铝合金板都能适配。在中小批量钣金试制、非标金属构件打样的场景里，这类原型成型工具的适配性远高于量产级冲压模具，不需要匹配大吨位冲床的安装接口，也不用做复杂的模架标准化适配，就能完成特定曲率、特定折边结构的金属板材压型作业，很多设备维修现场、小型钣金加工门店、高校工程实训中心做单件板材成型时，都会优先选用这类结构紧凑的原型工装。

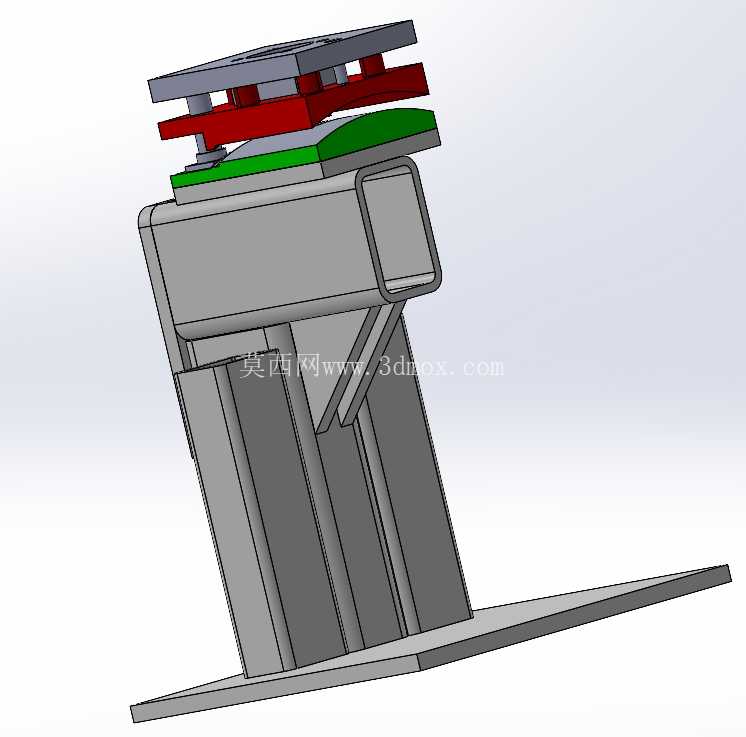

　　下部的支撑结构采用方管焊接框架作为主体，相比整块实体钢料的支撑座，重量能降低60%以上，同时框架的抗扭刚度完全满足单件压型的受力需求，不会在压合作业时出现框架变形导致的型面错位；支撑座前端延伸出的平板结构是板材定位基准面，作业时只需要将待加工板材的侧边靠在定位挡边上，就能保证每次压型的位置一致性，不需要反复划线找正，能大幅缩短单件加工的辅助时间。设计这套工装的时候，首先考虑的是安装边界的通用性，整体安装底座的孔位采用长圆孔设计，孔距适配市面上常见的小型工作台T型槽间距，不管是固定在钳工台、小型手动压力机台面还是焊接工作台上，都能直接穿螺栓固定，不需要重新打孔攻丝；整体高度控制在400mm以内，压头的最大行程留足了80mm的余量，既可以满足厚度3mm以内板材的成型压下量需求，也不会因为行程过大导致工装整体重心过高，压合作业时出现晃动。

　　从受力路径来看，压合作业时的压力从上部安装板输入，经过压块均匀传递到板材上，再通过下部的支撑型面传递到方管框架，最后分散到安装底座的四个固定点上，整个受力路径没有应力突变的直角结构，所有框架连接处都做了三角加强筋布置，反复压合1000次以上也不会出现焊缝开裂、结构变形的问题。和量产级的冲压模具不同，这套原型工装的压块和支撑型面都采用分体式安装设计，如果后续需要加工不同型面的板材，只需要更换对应的压块和支撑镶块，不用更换整个工装主体，能大幅降低多品种小批量试制的工装成本；导向部分没有采用精密导柱导套，而是利用压块和支撑座的配合面做粗导向，虽然导向精度不如精密模架，但对于原型打样、单件加工的精度要求来说完全足够，还能降低加工难度和制造成本，日常维护也更简单，不需要定期给导柱加注润滑脂，只要清理干净型面的金属碎屑就能正常使用。

　　在实际使用场景里，做设备外壳的定制化打样时，往往只需要加工一两件特定弧度的板材，开正式冲压模具的成本高、周期长，用这套原型工装配合手动压力机或者小型液压压床，半个小时就能完成压型作业，成型后的板材轮廓度误差能控制在0.5mm以内，后续只需要简单修边就能直接用于设备组装；在钣金维修作业中，遇到异形结构的金属板材变形校正，也可以用这套工装配合对应的垫块完成局部压型校正，不需要手工敲制，能大幅提升维修效率，也能避免手工敲击导致的板材表面凹凸不平。
