小型平皮带输送线三维结构设计

　　这套小型平皮带输送装置主要面向3C电子装配、轻工零件分拣、包装线接驳以及实验室小工位物料转移等场景，在整线布局中常承担短距离水平送料、工序间过渡和工件姿态保持的作用。相比滚筒线，平皮带结构对小件、薄件和表面易划伤零件更友好，承载面连续，不会出现卡料或零件嵌入辊缝的问题。

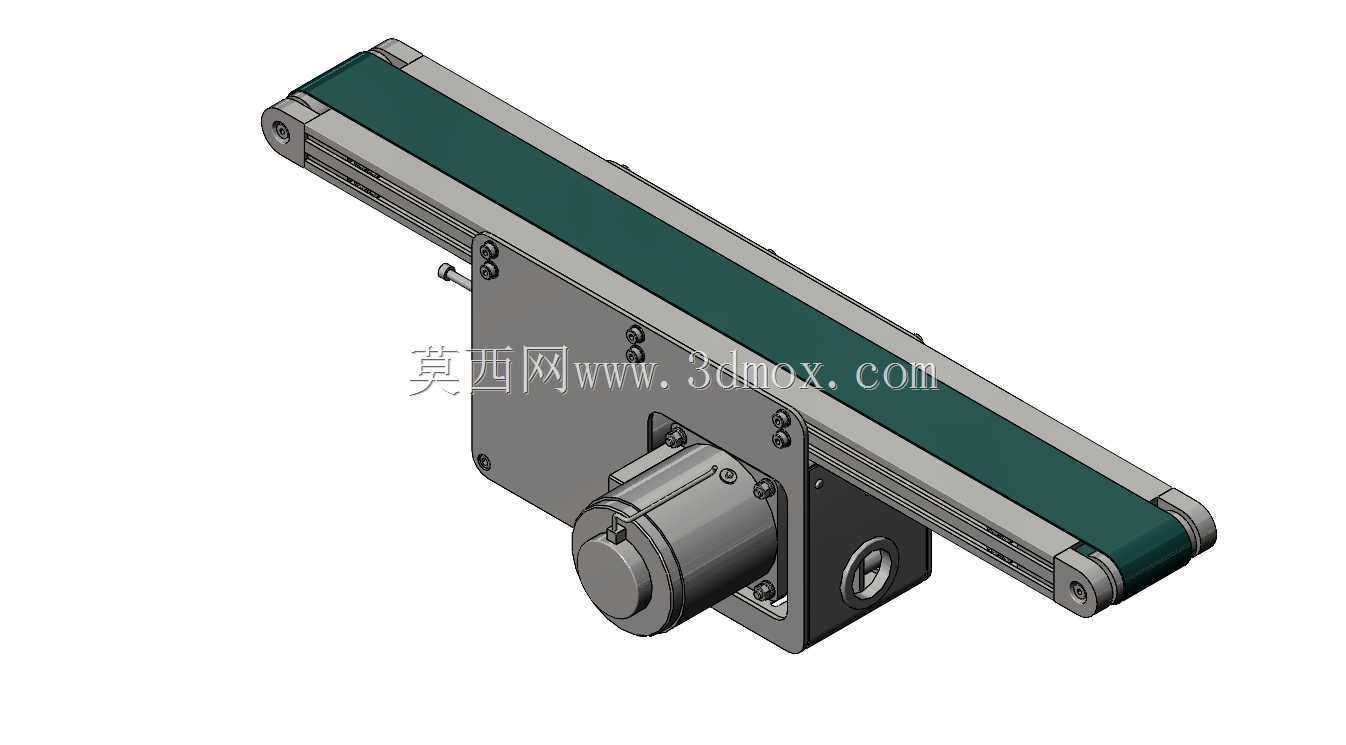

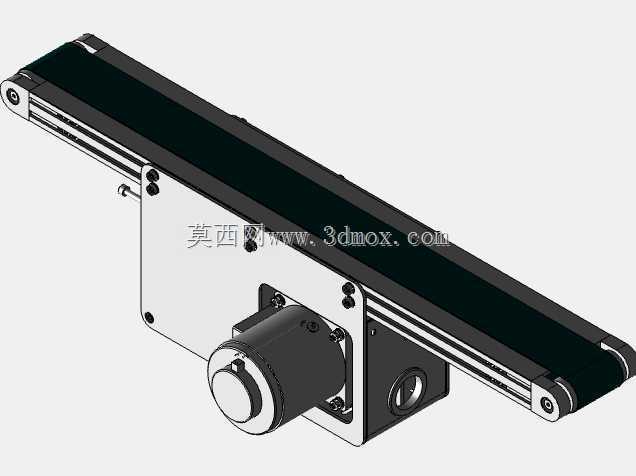

　　从结构上看，设备采用铝型材或折弯钣金构成的狭长机架，两端布置主动辊与从动辊，绿色平皮带环绕辊筒形成闭合承载面。驱动端集中在机身一侧，电机经减速机构带动主动辊旋转，依靠辊筒与皮带内表面之间的摩擦实现连续传动。从动端通常配备张紧调节结构，通过调整辊轴中心距补偿皮带伸长，保证运行时不跑偏、不打滑。

　　建模时需要重点控制皮带宽度、机身总长、辊筒直径以及驱动单元外伸轮廓。输送面高度决定其与上下游设备的对接关系，机架底部安装孔位和支撑脚尺寸则影响现场固定方式。驱动电机、减速箱和张紧座位于机身侧下方，会形成明显的侧向安装边界，布置产线时不能只按皮带投影长度预留空间，还需在驱动侧留出检修和拆装距离。

　　皮带下方一般设置承托板或密集托条，避免承载段在工件压力下下垂；两端辊筒处应保证皮带包角合理，以提高摩擦传动能力。机架上沿可加装导向挡边、光电支架或工作台附件，用于适应不同宽度工件的定位与检测需求。整体结构模块化程度较高，机身长度、皮带宽度和驱动位置均可按工位要求调整。

　　在三维设计过程中，辊筒同轴度、轴承座安装面、皮带厚度与张紧行程是容易被忽略的细节。若张紧量不足，皮带启动时会滞后；若两侧调节不均，则会出现皮带跑偏和边缘磨损。驱动端还需校核电机扭矩、辊筒直径与输送速度之间的匹配关系，使负载启动平稳，避免频繁启停造成皮带松动。

　　该装置外形紧凑、直线布置简单，适合嵌入自动化设备、检测工位和包装机械之间。模型完整表达了机架、辊筒、皮带、驱动组件及张紧结构的相对位置，可用于输送线方案布局、干涉检查、安装边界确认以及非标设备改型参考。
