DC型接插连接承载基座结构设计

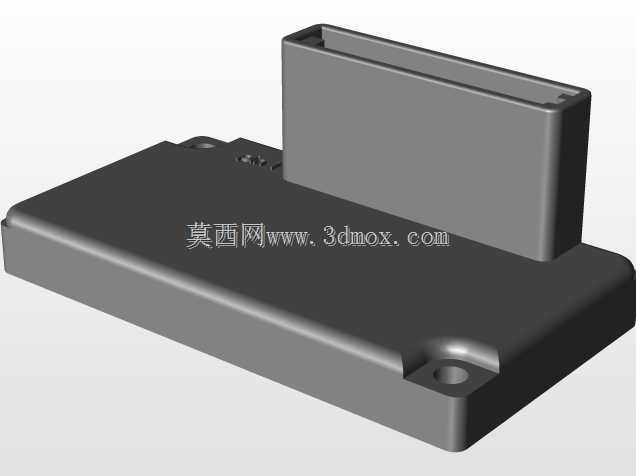

　　这款DC型插入件的承载基座，是交流稳压类电气设备内部直流回路接插部位的核心支撑构件，日常多应用在中小功率稳压电源、工业控制直流供电模块、嵌入式电气接插单元的装配场景中，主要承担接插端子定位、外部插接件承载、回路绝缘隔离的核心作用，避免接插部位受外力偏移出现接触不良、绝缘击穿等常见电气故障。从结构设计逻辑来看，基座整体采用分体式高低台结构，下部为带安装固定孔的平板基座，上部为凸起的插槽承载壁，下部平板的四个边角做了圆弧过渡处理，两个对角位置设置了沉头安装孔，安装孔的沉头深度完全匹配常用的十字盘头螺丝头部尺寸，装配后螺丝端面不会突出基座平面，不会干涉周边其他电气元件的排布，

　　安装孔的中心距严格适配稳压设备内部PCB板或者金属安装支架的预留孔位，不需要额外做安装位的二次加工。上部凸起的插槽壁采用等壁厚设计，壁厚取值兼顾了注塑成型的工艺要求与结构强度需求，既不会因为壁厚过大出现注塑缩痕、成型周期过长的问题，也不会因为壁厚过薄导致接插受力时出现壁体开裂、形变的情况，插槽内部的空腔尺寸完全匹配对应DC插入件的外形公差，插入后侧向间隙控制在合理范围，既能保证插接过程顺畅无卡滞，也能避免插接后出现晃动导致的端子接触电阻过大问题。基座底部与安装面接触的位置做了0.2mm的微凸支撑筋，既可以抵消安装面的平面度误差，保证装配后基座的平整度，也能在基座与安装面之间留出微小间隙，避免凝露积水导致的绝缘性能下降。

　　上部插槽的开口边缘做了15度的导入倒角，插接作业时可以自动校正插入件的位置偏差，降低现场装配的对位难度，即使是盲插作业也能顺利完成接插动作。在实际设备运行过程中，这个承载基座需要承受反复插拔带来的侧向冲击力，因此结构设计时在高低台衔接的位置做了圆角过渡，避免应力集中导致的衔接处断裂，同时基座的材质选用具备一定韧性与绝缘性能的工程塑料，能够耐受电气设备内部长期工作的温升，不会因为长期受热出现形变脆化的问题。从安装边界来看，下部平板的长宽尺寸控制在紧凑范围内，不会占用过多的设备内部安装空间，上部凸起结构的高度刚好满足插入件的插接深度要求，不会因为过高导致周边元件布线干涉，也不会因为过浅导致插入件啮合长度不足出现松脱。

　　整个结构没有多余的冗余设计，所有的结构特征都服务于接插定位、安装固定、绝缘防护的核心功能，在满足电气安全要求与结构强度的前提下，尽可能压缩了构件的整体体积，适配当下稳压设备小型化、集成化的设计趋势，在结构建模过程中，所有的倒角、壁厚、安装孔位参数都可以直接复用在同系列不同电流等级的接插基座设计中，只需要调整插槽的内部尺寸即可适配不同规格的DC插入件，能够大幅缩短同系列产品的开发周期。
