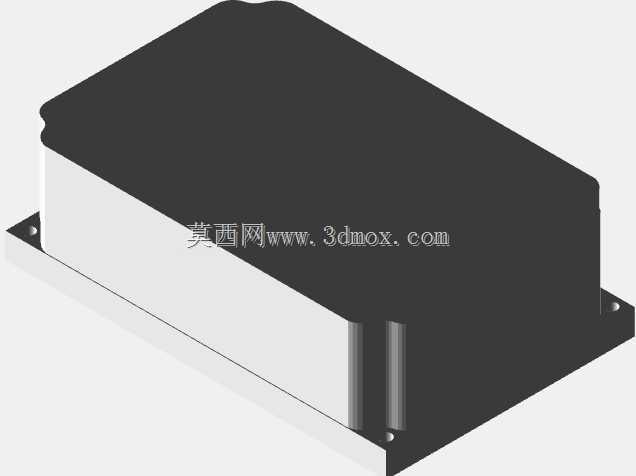

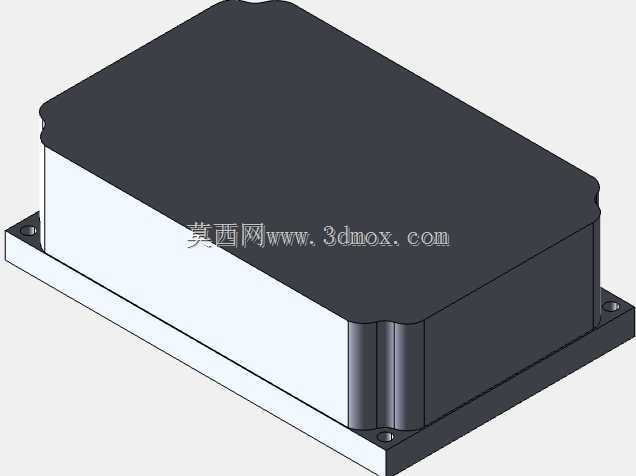

ND961800B型PM SM远驱控制器外形结构

　　这款远驱控制器的外形建模，核心服务于低压电控系统的布局选型与安装校核工作，在工业传动、小型代步设备动力配套场景中，这类控制器是衔接上位控制信号与动力输出端的核心部件，负责接收转速、扭矩指令后输出对应驱动信号，管控电机的运行状态。建模过程中优先还原了产品的实际安装边界，底部带固定孔位的法兰边是安装定位的核心基准，四个安装孔的相对位置、法兰边的突出厚度都按照实际装配公差做了还原，方便设计人员直接将模型导入装配体，校核安装面的开孔尺寸、周边部件的避让距离，避免实际装机时出现安装干涉、走线空间不足的问题。外壳采用上盖扣合底座的分体式结构，上盖做了边缘圆角过渡处理，既可以降低装配时的锐边磕碰风险，也能在外壳注塑成型时优化料流填充效率，

　　减少边角缺料的成型缺陷；底座侧边的弧形过渡结构，对应内部电路板的接插件避让空间，侧面预留的接插件安装位高度、宽度都按照常规接插件的通用尺寸做了预留，设计人员可以根据实际接线需求调整接口位置，不用重新对外壳整体结构做颠覆性修改。从应用场景来看，这类控制器常配套在小型电动代步设备、低压输送线驱动单元、小型自动化设备的动力模组中，建模时没有追求毫米级的内部细节还原，而是把重点放在外部装配相关的结构特征上：整体外壳的长宽高比例符合这类功率等级控制器的常规尺寸范围，上盖与底座的扣合缝位置做了清晰的结构区分，方便设计人员评估外壳密封结构的设计空间，底部安装孔的沉台深度也做了对应还原，能够直观体现螺丝锁付后的头部突出高度，

　　避免安装后螺丝头部与设备安装面之间出现间隙或者顶触问题。在做设备整体布局时，这个模型可以直接作为占位部件放入装配树，帮助设计人员提前规划电控仓的空间分配，确认控制器与周边电池、电机、走线槽的相对位置，评估散热空间是否充足——这类控制器在持续大电流输出时会产生一定热量，外壳的平整顶面可以贴合导热垫或者小型散热片，建模时还原的顶面平面度特征，也能帮助设计人员快速匹配散热组件的安装尺寸，不用反复测量实物调整配合公差。对于需要做设备外壳开孔的设计人员来说，模型还原的侧边接插件区域轮廓，可以直接用来提取开孔轮廓线，减少测绘工作量，缩短整体设计周期。
