斜槽出料式水平输送分拣机械手结构

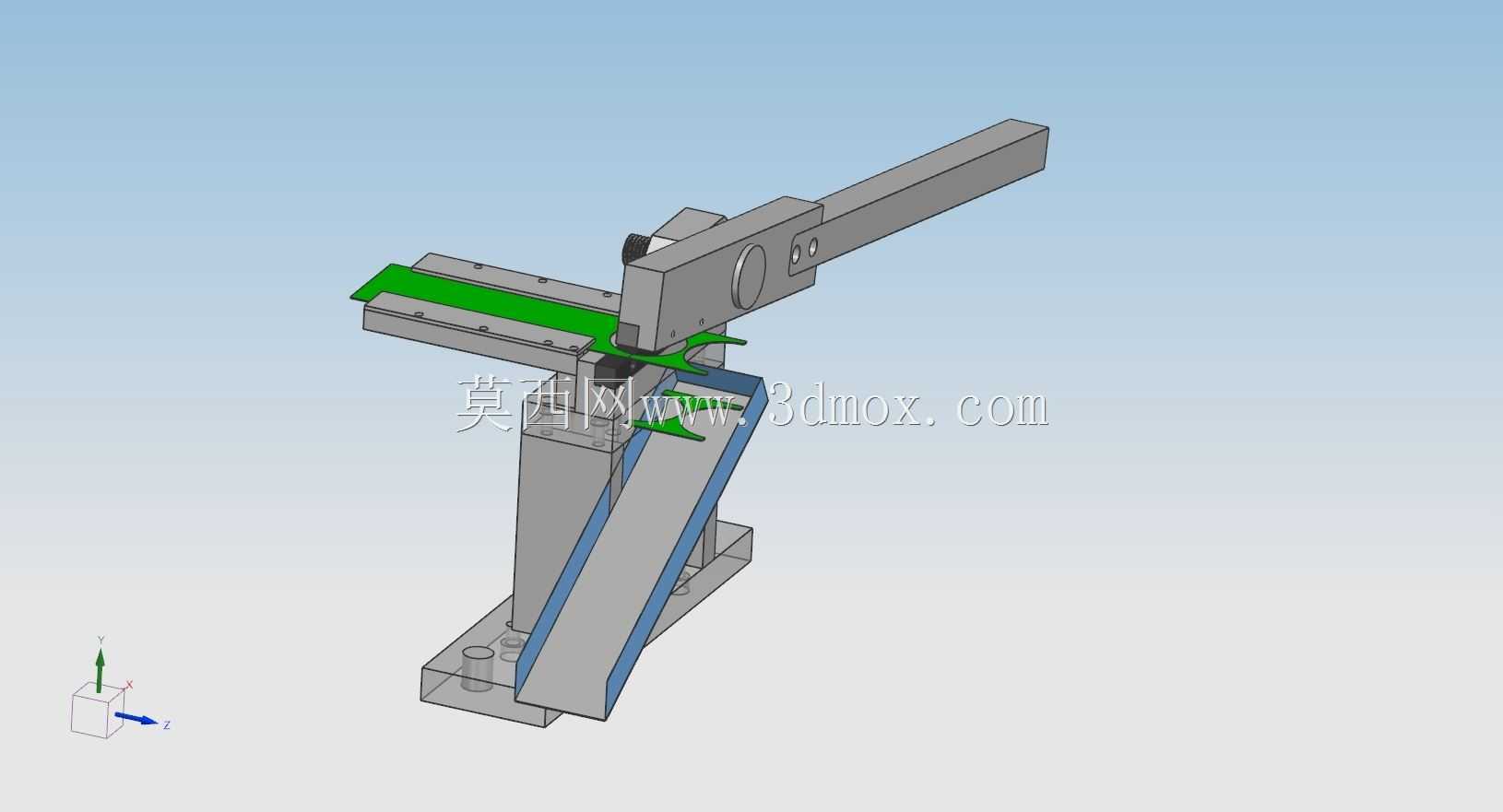

　　该结构主要应用于3C电子小零件、食品包装小件、五金冲压小件等轻载物料的产线工位间移栽与分拣作业，常见于流水线末端的合格品归集、不良品剔除，或是多工序间的短距离转序场景，适配重量不超过1kg的扁平类、小型块状物料的转运需求。从结构布局来看，设备采用立式立柱支撑搭配水平悬臂的架构，水平悬臂内置直线导轨与同步带传动副，可实现抓取端沿水平方向的长距离直线往复移动，悬臂与立柱的连接部位设置旋转轴系，可带动悬臂完成小角度的回转调整，适配不同角度的出料位置对接需求。抓取端采用拨叉式结构而非夹爪设计，针对薄片状、易夹持变形的物料，可通过侧向拨推的方式将物料从输送线面推送至出料斜槽，避免夹取动作对物料表面造成压痕或损伤，

　　拨叉的动作行程与水平悬臂的移动速度可根据产线节拍做对应参数匹配，单工位移栽节拍最快可适配0.8秒/次的产线节奏。出料端采用倾斜式溜槽设计，溜槽的倾斜角度设置为35度，刚好满足常见塑料件、金属小件的自滑动角度要求，无需额外设置动力输送结构，依靠物料自重即可完成从出料位置到集料箱的滑落，溜槽两侧设置挡边，避免物料在滑落过程中飞出槽体，挡边高度根据物料最大外形尺寸预留1.5倍的安全余量，防止卡料。安装边界方面，设备底部采用方形安装法兰板，通过膨胀螺栓即可直接固定在车间地面，法兰板上设置长条形安装孔，可适配±15mm的现场安装位置调整，整体设备的水平悬臂最大伸出长度为650mm，安装时需预留悬臂全行程移动的安全空间，立柱总高度为820mm，

　　刚好匹配常见高度为750mm的皮带流水线的作业面高度，无需额外加高或裁切立柱即可完成对接。设计过程中针对悬臂的受力变形做了针对性优化，悬臂主体采用铝合金型材拼接结构，在保证整体刚性的前提下降低设备自重，悬臂根部与旋转座的连接位置设置加强筋板，避免悬臂满载伸出时出现下挠变形，旋转轴系采用深沟球轴承搭配推力轴承的组合结构，同时承受径向载荷与轴向载荷，保证回转动作的顺畅性，长期运行无卡顿。设备的驱动单元全部内置在悬臂与立柱的结构腔体内部，外部无裸露的线缆与传动部件，可适配车间内多粉尘、少量切削液飞溅的作业环境，降低日常维护的清理难度，各运动副的润滑点均设置在易操作的位置，日常保养时无需拆解主体结构即可完成注油维护。
