多工位圆柱罐体升降移载作业工作站

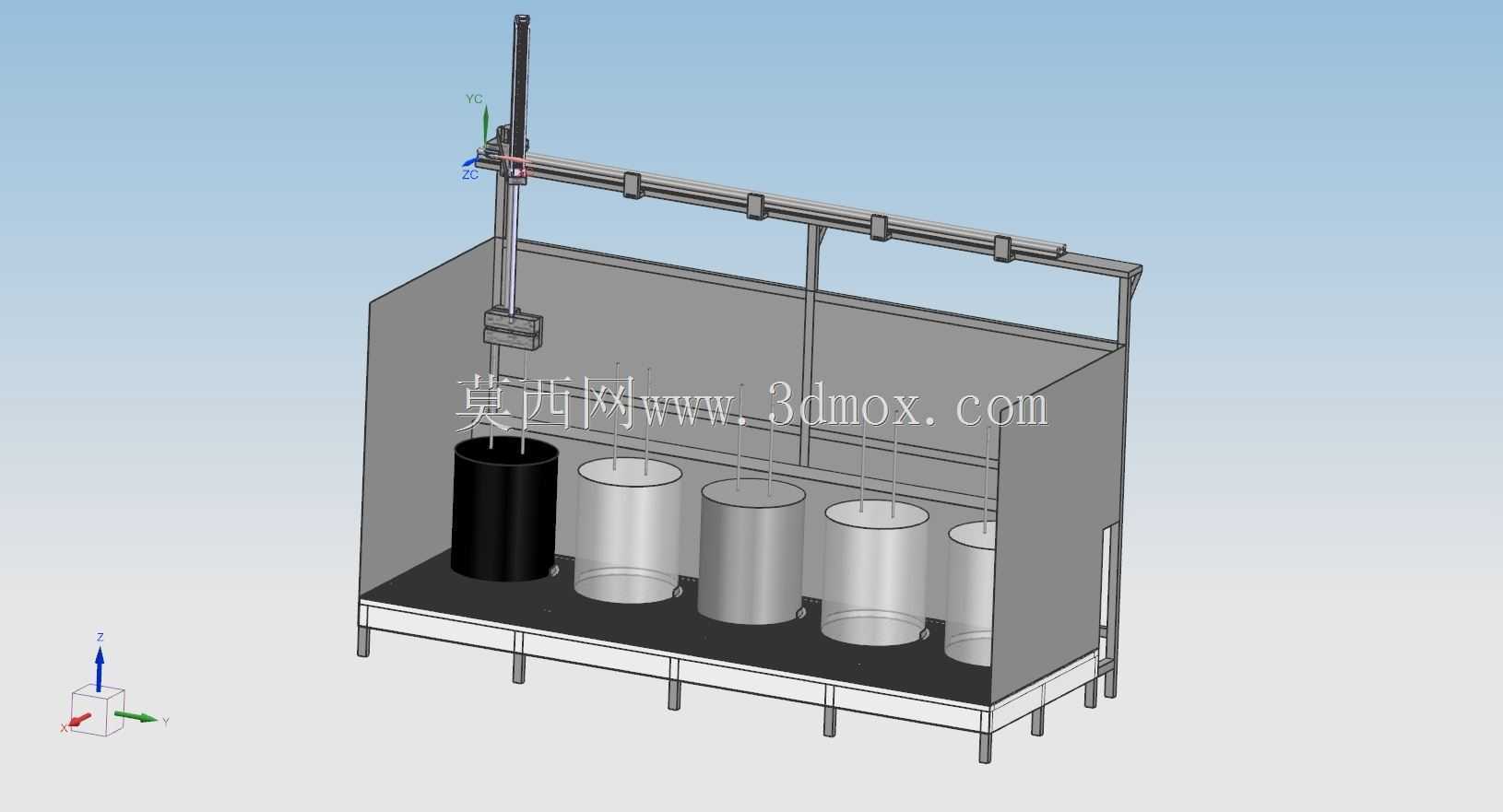

　　这套三维结构针对多罐体并行处理的产线场景设计，常见于表面处理、液态物料分装、工件浸涂这类需要逐工位完成工序流转的作业环节，核心解决不同工位间圆柱类工件的垂直升降与水平移位需求，替代传统人工转运的低效模式，适配连续化产线的节拍要求。从结构布局来看，设备主体采用方通焊接机架作为承载基础，底部设置可调支撑脚，可适配车间地面的不平整工况，安装时需预留机架周边至少600mm的操作维护空间，机架总高度根据最长工件的升降行程确定，水平移载导轨的跨度匹配五个工位的排布间距，工位间的中心距保持一致，确保移载抓手的定位精度控制在±2mm范围内，避免工件移位时与工位槽体发生磕碰。设备的执行端采用单轴升降滑台搭配水平直线导轨的组合，

　　升降滑台的行程覆盖工位槽体的最大深度，可带动工件完成完全浸入、静置提升、高位沥液的全流程动作，水平移载组件采用同步带传动，运行速度可根据不同工序的停留时长灵活调整，每个工位对应位置设置机械硬限位与位置检测元件，确保移载位置的重复定位可靠性。槽体区域采用并排排布设计，其中首工位设置独立黑色槽体，可用于预处理工序的液体盛装，其余四个银色金属槽体对应后续不同工艺环节，槽体底部设置定位凸台，与机架上的安装位精准配合，槽体边缘设置翻边结构，可防止液体外溢至机架内部，槽体与机架之间预留10mm的间隙，方便后期槽体的拆卸清理与维护。设计过程中重点考量了负载与结构刚性的匹配，升降滑台的安装座采用加厚钢板折弯成型，水平导轨的支撑梁做了加强筋处理，

　　避免长跨度下的导轨形变，机架侧面设置半封闭防护挡板，既可以防止作业过程中液体飞溅，也能避免人员误触运行中的移载机构，防护挡板采用快拆式安装结构，无需专用工具即可拆卸，方便日常对导轨、传动部件的润滑保养。整套结构的走线全部采用拖链收纳，沿水平导轨与升降滑台的运动方向布置，避免线缆在反复运动过程中出现磨损，设备的安装基准以槽体上平面为校准基准，调整水平度误差不超过0.5mm/m，确保升降过程中工件不会与槽壁发生剐蹭，适配直径范围在300-400mm的圆柱类工件的工位间流转作业。
