双法兰式中空管道连接构件结构设计

　　这类双法兰中空连接构件，主要应用在工业流体输送管路、低压气动回路以及小型设备的穿线防护管路对接场景中，核心作用是实现两段同通径管路的刚性对接，同时依靠两端法兰盘的压紧面保证连接位置的密封性能，避免输送介质出现泄漏问题。从实际使用场景来看，这类构件常出现在车间压缩空气支路、小型液压回油管路、设备内部冷却水循环管路的接驳位置，也可作为线缆过墙穿管的对接保护件，适配金属硬管、增强PVC管等多种管路材质的连接需求。

　　设计过程中首先确定了核心通径尺寸，中间筒体的内孔直径按照常规低压管路的通流能力要求设定，保证流体经过时不会产生过大的沿程阻力，两端法兰盘的外径尺寸匹配通用的管路法兰安装孔位标准，安装时可直接搭配对应规格的密封垫片与螺栓完成紧固，不需要额外加工转接结构。中间筒体的壁厚根据1.6MPa的常规工作压力做了强度校核，避免长期承压出现筒体变形或者焊缝开裂的问题，法兰盘与筒体连接的位置做了圆弧过渡处理，减少应力集中的同时，也能降低流体在接口位置的紊流产生。

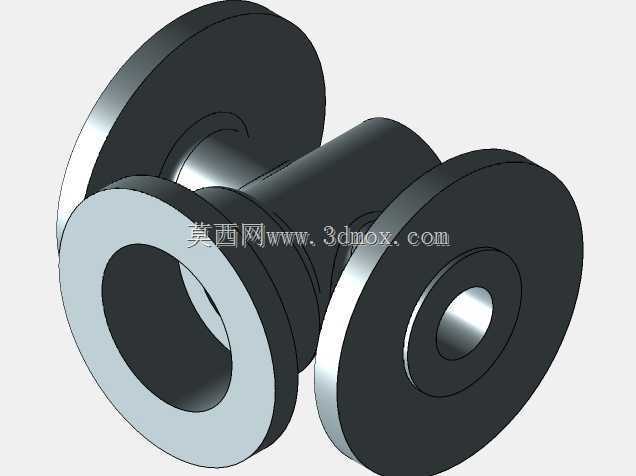

　　构件整体采用对称式结构设计，两端法兰盘的厚度一致，压紧面做了精车处理，平面度控制在0.1mm以内，保证密封垫片压紧时受力均匀，不会出现局部压不实导致的渗漏。法兰盘上的安装孔采用均匀分布设计，孔位公差按照IT12级加工，适配现场安装时的螺栓对位偏差，降低现场安装的调整难度。中间筒体的外圆做了防锈氧化处理，适配潮湿、多粉尘的车间使用环境，减少长期使用后的锈蚀问题，延长构件的实际使用寿命。

　　从安装边界来看，该构件的总长度适配常规管路对接的预留间隙，安装时不需要对原有管路做过多的切割调整，两端法兰对接后，整体的同轴度偏差控制在0.5mm以内，不会出现管路错位导致的通流截面减小问题。针对不同的使用场景，该构件可搭配橡胶垫片、金属缠绕垫片等不同密封件，分别适配水、压缩空气、低压液压油等不同介质的输送需求，在小型自动化设备、车间动力管路、民用给排水支路等场景都有较高的适配性。建模过程中对法兰与筒体的连接位置做了细节优化，避免出现建模尖角导致的后续加工应力问题，所有倒角、圆角尺寸都符合机械加工的常规工艺要求，可直接导出工程图用于车削、焊接等加工工序。
