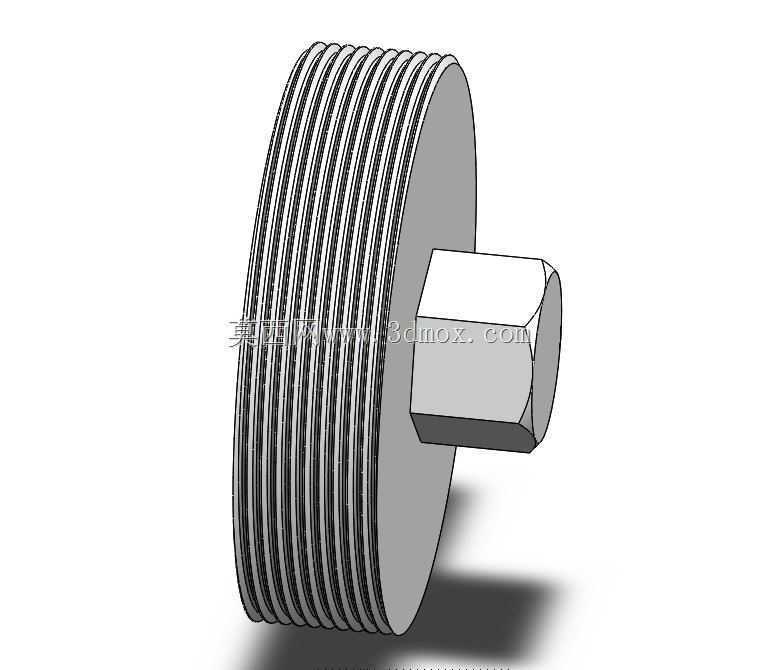

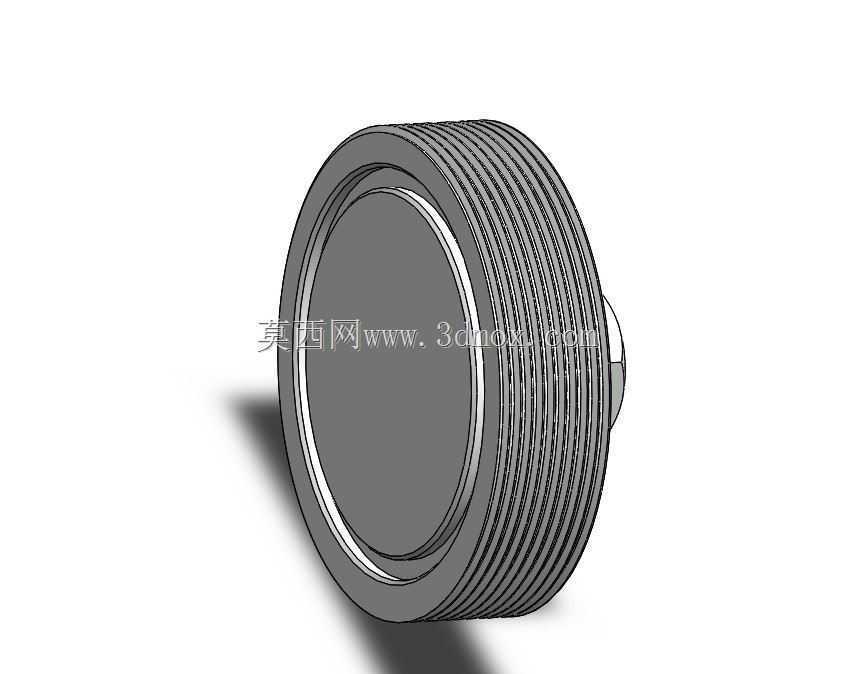

外六角连接端外螺纹塞堵结构

　　这款塞堵结构主要应用在液压、压力管路系统的末端封堵场景，在各类液压站、流体输送管路、阀块集成油路的冗余接口位置都能见到这类零件的身影，核心作用是封堵管路预留接口，阻断流体外泄，维持管路系统内部的压力稳定，避免杂质从预留接口进入管路内部污染工作介质。从结构设计来看，零件一端采用连续的外螺纹结构，螺纹段长度经过匹配常规管路壁厚、螺纹旋合深度的工程计算，能够保证旋入对应内螺纹接口后有足够的啮合长度，既不会因为旋合过短导致密封失效、螺纹滑牙，也不会因为旋合过长干涉管路内部的流体通道。螺纹段的牙型精度按照常规压力管路的密封要求设计，配合密封垫片或者螺纹密封胶使用时，能够承受中低压工况下的流体压力，不会出现渗漏问题。

　　另一端采用标准外六角端头结构，这个结构是专门为安装操作设计的，能够匹配常规的开口扳手、套筒扳手进行拧紧操作，六角对边尺寸按照对应螺纹规格的标准紧固件尺寸设计，安装时不需要定制专用工具，现场装配、后期维护拆卸都十分便捷。在设计建模过程中，首先确定螺纹的公称直径、螺距参数，匹配常用的管路接口规格，螺纹段的退刀槽位置做了圆弧过渡处理，避免应力集中导致零件在压力波动、振动工况下出现断裂失效。六角端头与螺纹段的衔接位置做了贴合平面设计，这个平面在安装到位后会与被连接件的端面紧密贴合，给密封垫片提供均匀的压紧面，保证密封受力均匀，不会出现局部压溃或者压紧力不足的问题。从安装边界来看，零件整体的径向最大尺寸就是螺纹段的大径，

　　六角端头的对边尺寸略大于螺纹大径，安装时只需要预留出扳手操作的空间即可，不需要额外扩大安装孔位，能够适配紧凑布局的阀块、集成油路板的安装需求，不会和周边的管路、阀件产生空间干涉。这类塞堵在实际使用中，除了封堵预留接口，也可以作为临时试压的封堵件使用，在管路系统安装完成后进行压力测试时，用来封堵暂时不连接元件的接口，试压完成后也可以根据后续管路拓展需求拆下更换为接头元件，拆装重复使用的性能稳定，只要螺纹没有出现磕碰损伤，就可以多次重复使用，不会影响密封性能。建模过程中对螺纹的牙型轮廓、六角端头的倒角都做了细节还原，倒角结构既可以去除零件加工后的锐边毛刺，避免安装时划伤操作人员，也能够在旋入螺纹时起到导向作用，避免螺纹对中偏差导致的错牙、螺纹损伤问题。
