带百分比刻度的测试型状态指示面板结构

　　这款状态指示面板主要面向电子测试设备、稳压供电装置的前端状态显示场景使用，日常嵌入在设备操作面的预留安装位中，为操作人员提供直观的设备运行状态反馈，无需外接复杂显示终端即可快速读取当前负载占比、测试触发状态。面板整体采用窄边矩形壳体设计，前端操作面做了哑光深色处理，避免现场强光下产生反光干扰读数，壳体侧边预留接线端子伸出位，安装时可直接卡入设备面板的预切开孔，配合侧边卡扣完成固定，不需要额外设计复杂的连接支架，适配常规台式测试设备、小型稳压装置的面板安装尺寸边界，不会占用设备内部过多的纵深空间。

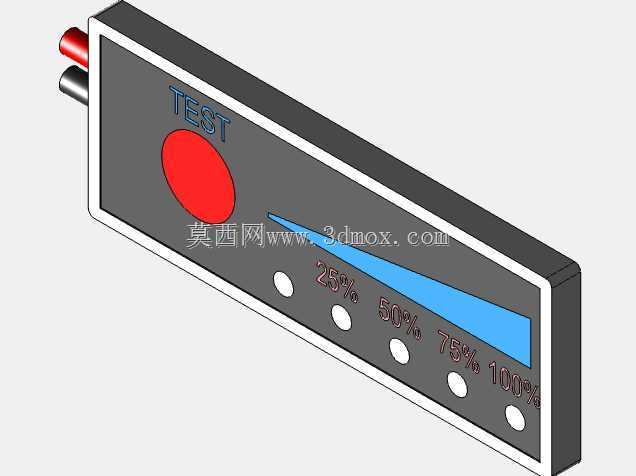

　　设计过程中优先考虑现场操作的识别效率，将醒目的红色圆形测试触发按键布置在面板左侧区域，按键凸起高度控制在3mm左右，既方便操作人员盲操作触发，也不会因为凸起过高造成运输、使用过程中的误碰。右侧的蓝色进度条采用斜向布局，对应下方25%、50%、75%、100%四档刻度标识，每段刻度对应位置设置圆形状态指示灯位，当设备运行到对应负载区间时，对应位置的指示灯点亮，配合蓝色进度条的视觉引导，操作人员站在设备正前方1.5米范围内即可快速识别当前负载占比，不需要凑近查看细小的数字标识。面板左上角压印TEST标识，明确该区域的测试功能属性，避免和设备上其他调节按键区域产生混淆。

　　从结构适配性来看，这款面板的壳体壁厚做了均匀化处理，常规注塑加工时不会出现缩痕、翘曲等缺陷，内部预留了指示灯电路板、按键微动开关的安装柱位，装配时直接将电路板对准柱位锁入自攻螺丝即可完成固定，不需要额外设计定位治具。面板后端的接线端预留了足够的走线空间，适配常规0.5平方毫米的设备内部连接线，不会出现线束挤压、弯折半径过小的问题。在实际设备集成场景中，这款指示面板可直接替换同尺寸的传统指针式表头，相比传统表头抗震性能更好，在车间现场有设备振动的工况下也不会出现指针偏移、读数不准的问题，同时面板表面做了耐擦拭处理，日常清洁时用酒精擦拭不会造成标识脱落，适配工业现场的日常维护需求。
