弯管式带法兰连接金属管路接头结构

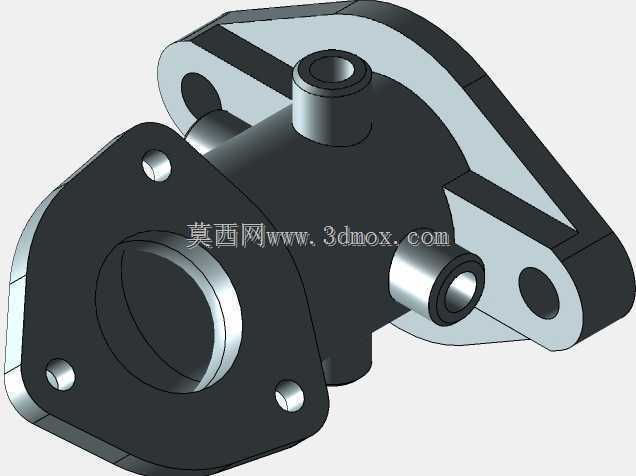

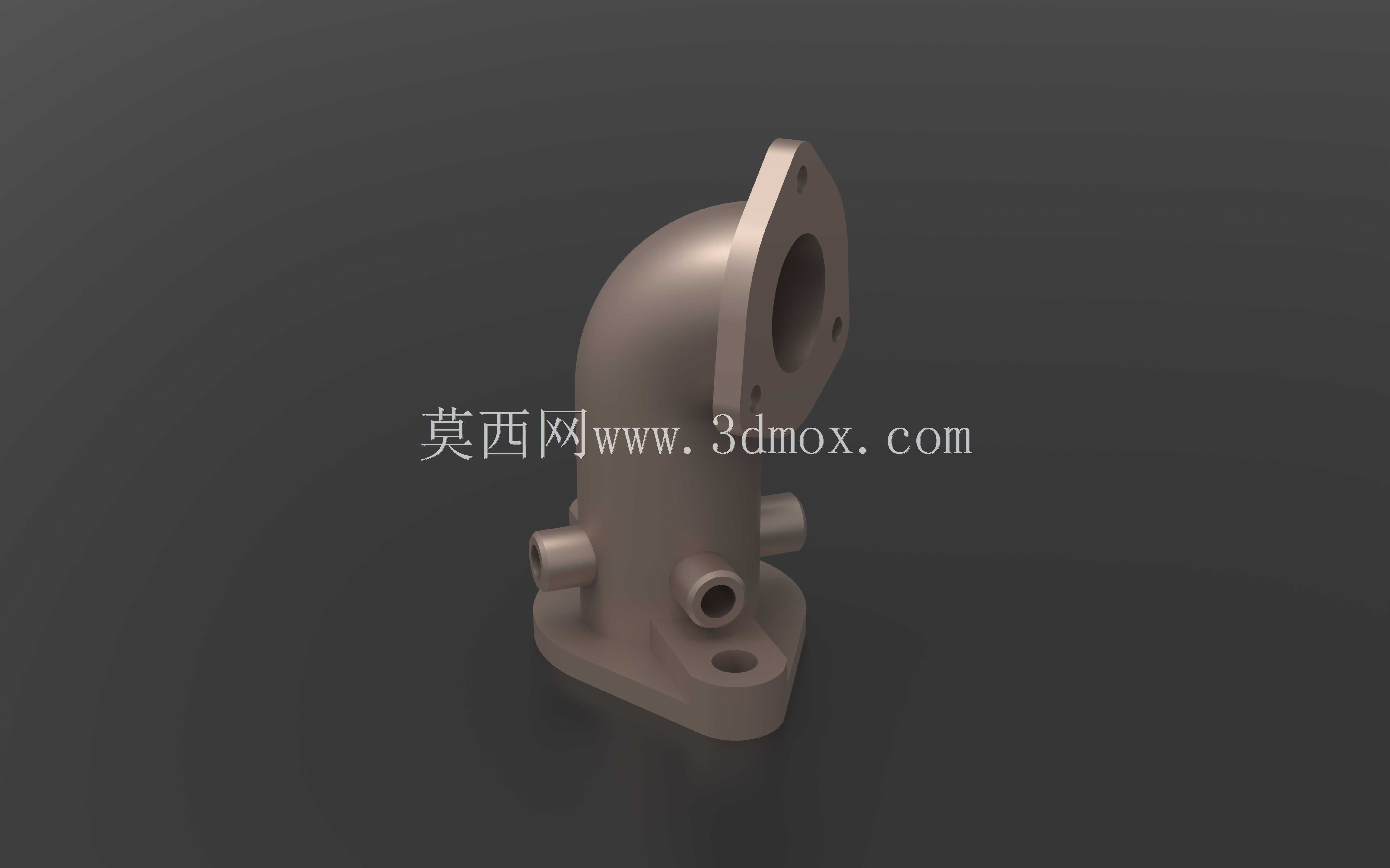

　　这类弯管式带法兰的金属管路接头，主要应用在流体输送系统的管路转向节点处，常见于液压动力回路、润滑介质输送管路、低压气动系统以及小型工艺流体管线中，承担管路90度转向同时兼顾多支路分流的功能。从结构设计来看，主体采用一体铸造成型后做机加工的工艺路线，弯头主体的曲率半径经过流阻校核，既避免过小曲率带来的介质流动死区，也控制整体安装占用空间不会过大，适配设备内部紧凑的布管空间。上端的法兰连接面做了凸台止口设计，安装时可以和对接管路的法兰面实现径向定位，法兰盘上均匀分布的安装孔位，适配对应通径的标准紧固件，密封面预留了密封圈安装槽位，保证承压状态下的介质密封性能，不会出现渗漏问题。弯头底部设置了一体化的安装基座，基座上开有两个固定安装孔，

　　安装时可以通过螺栓将整个接头固定在设备机架或者安装面板上，抵消管路内介质流动带来的振动与冲击力，避免接头长期受交变载荷出现焊缝或者连接部位开裂的问题。弯头侧壁预留的两个小通径接口，分别可以作为测压接口、旁通回路接口或者排气排液接口使用，不需要在主通径管路上额外开孔焊接接头，减少了管路的焊接点数量，也就降低了潜在的渗漏风险。从安装边界来看，法兰端面到安装基座底面的垂直高度、弯头侧向伸出的接口中心距都做了尺寸公差控制，安装时不需要额外做配管调整，可以直接对接上下游管路，适配批量设备的装配需求。设计过程中对壁厚做了等强度校核，弯头转弯处的壁厚略大于直段部分，抵消介质转弯时对管壁的冲刷磨损，延长构件的使用寿命，整体结构没有多余的冗余设计，在满足承压、安装、分流功能的前提下尽可能压缩整体体积，减少材料消耗的同时也降低了整体重量，方便现场安装与后期维护拆卸。
