钢结构屋面支撑框架结构设计

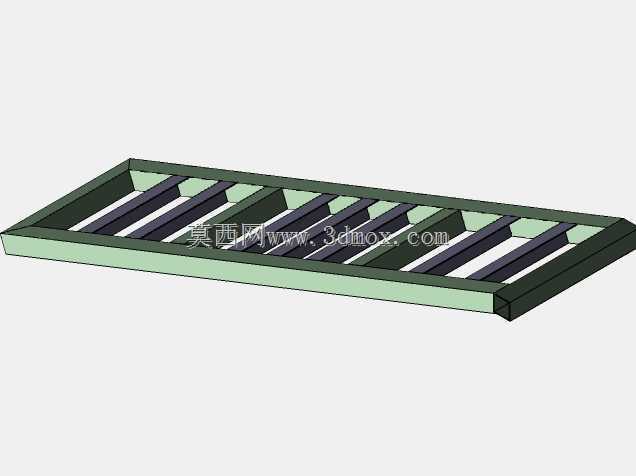

　　这套钢结构支撑框架主要应用于工业厂房屋面、大型仓储顶棚的承重支撑场景，作为屋面围护系统与主体承重柱之间的传力结构，承担屋面恒载、风载、积雪荷载的传导作用，将上部荷载均匀传递至下部竖向承重构件，避免局部应力集中造成结构变形。从结构布局来看，框架采用主次梁正交排布的设计逻辑，沿屋面坡度方向设置通长主承力梁，垂直于主梁方向等距布置次梁，次梁间距匹配常规屋面压型钢板的铺设跨度，无需额外增设次楞即可直接固定屋面板材，减少现场安装的工序数量。主梁采用变截面适配屋面排水坡度，上翼缘沿坡度方向通长设置，保证屋面板铺设的平整度，下翼缘保持水平，便于与下部柱顶预埋件进行焊接或螺栓连接，降低现场安装的对位难度。梁体之间的连接节点采用加劲肋补强，

　　在主次梁交接位置设置横向加劲板，避免集中荷载作用下梁腹板发生局部失稳，所有型材的截面选型均经过荷载验算，在满足承重要求的前提下尽可能减小型材截面尺寸，控制整体结构自重。从安装边界来看，框架的纵向跨度适配常规工业厂房的柱距模数，横向宽度可根据屋面实际宽度进行模块化拼接，单段框架的长度控制在运输限值以内，方便工厂预制后整体运输至现场吊装，减少现场焊接作业量。梁体上预留的螺栓孔位置统一按照模数化排布，可适配不同厚度的屋面板、光伏支架等上部附属设施的安装需求，无需现场二次钻孔。在实际工程应用中，这类支撑框架也可用于户外遮阳棚、大型设备防雨顶棚的承重结构，通过调整型材壁厚与梁间距，可适配不同地区的风雪荷载要求，结构整体的冗余量充足，

　　在单根次梁出现局部变形的情况下，相邻构件可临时分担荷载，避免结构出现连续性垮塌。设计过程中对梁体的挠度变形做了严格控制，在满布荷载工况下的最大挠度值满足屋面结构的变形限值，不会造成屋面板积水、接缝开裂等问题，框架的所有外露边均做了倒角处理，避免安装过程中划伤施工人员，也能减少应力集中造成的型材端部开裂风险。
