带辐条支撑轮毂式传动轮结构设计

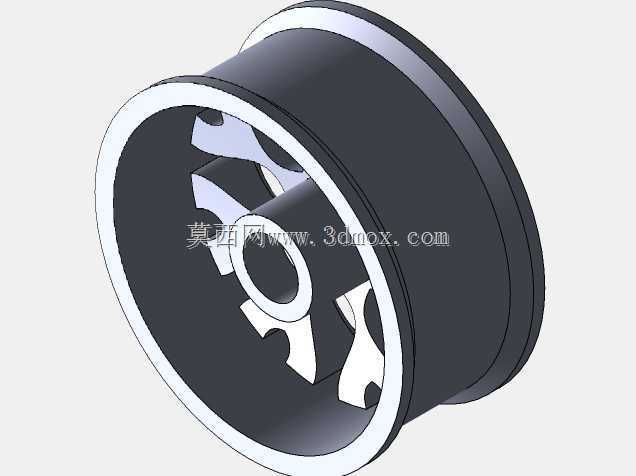

　　这类带辐条支撑的轮式结构，常应用在轻载传动输送场景、小型代步设备行走机构以及低速传动系统中，作为动力传递与载荷承载的核心转动部件，承担着传递扭矩、支撑轮面载荷、保障转动同轴度的实际作用。从结构设计逻辑来看，整体采用筒状轮缘搭配中心轴套的布局，中间通过三枚均匀分布的辐条实现连接，这种非实心的辐条式设计，首先能在保障结构强度的前提下大幅降低零件整体重量，减少转动过程中的惯量，降低驱动端的动力损耗，同时均匀分布的辐条能让轮体在转动时的动平衡表现更稳定，避免高速转动下出现偏摆震动的问题。轮缘部分做了等厚度的筒状设计，外缘预留了足够的配合面宽度，可以适配橡胶外圈、传动带或者导轨接触面的安装需求，

　　两侧的凸边结构能对配合的外圈或者传动件起到轴向限位作用，防止运行过程中配合件出现轴向窜动脱落的情况。中心轴套部分设计了足够的轴向长度，能和转轴实现更长的配合接触面积，提升轴与轮体连接的同轴度，减少轴孔配合处的应力集中，避免长期交变载荷下轴套部位出现开裂变形。在安装边界层面，轮体的轴向总宽度、轮缘外径、中心轴孔的直径都做了适配常规轻载传动场景的尺寸匹配，轴孔可根据实际装配需求加工键槽或者顶丝孔，满足不同的扭矩传递固定方式需求，辐条的厚度与过渡圆角都经过结构强度校核，在承受额定径向载荷与传动扭矩时，应力分布均匀，不会出现局部应力过载的情况。这类结构在设计建模过程中，需要重点关注辐条与轮缘、轴套连接位置的过渡圆角处理，

　　避免直角连接带来的应力集中问题，同时要保证三个辐条的周向角度均匀度，控制好轮缘与中心轴孔的同轴度公差，否则会直接影响轮体转动时的平稳性，实际生产中这类零件可采用铸造成型后机加工的工艺，也可采用工程塑料注塑成型，适配不同的载荷与成本需求，在小型输送线的从动轮、儿童代步车的行走轮、低速传动系统的张紧轮等场景中都能见到这类结构的实际应用，其轻量化、易加工、转动平稳的特性，能很好适配这类场景对转动部件的使用要求。
