轻量化GE喷气发动机支架优化设计方案

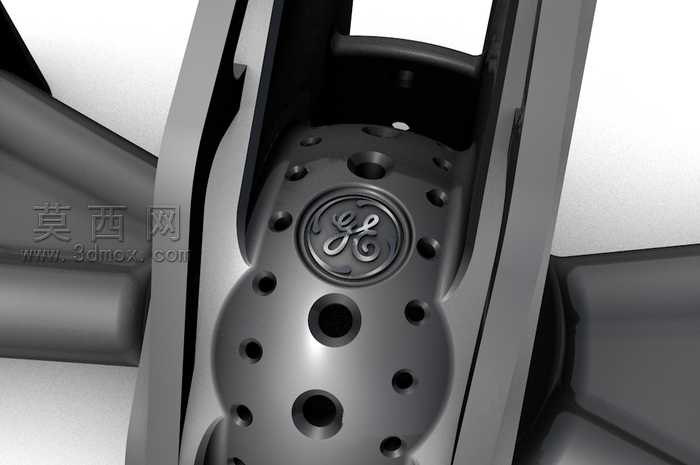

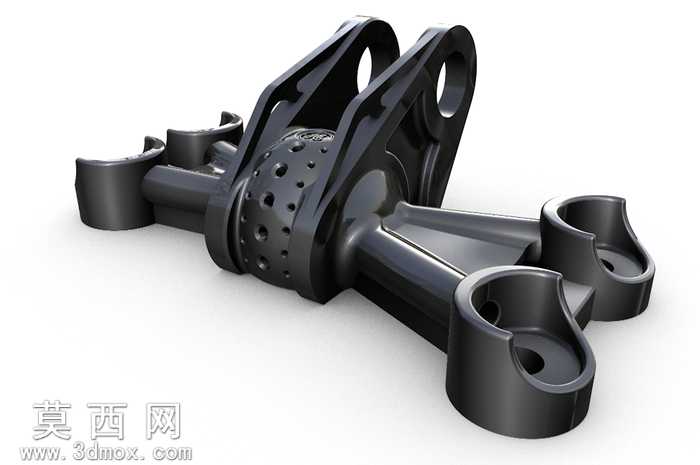

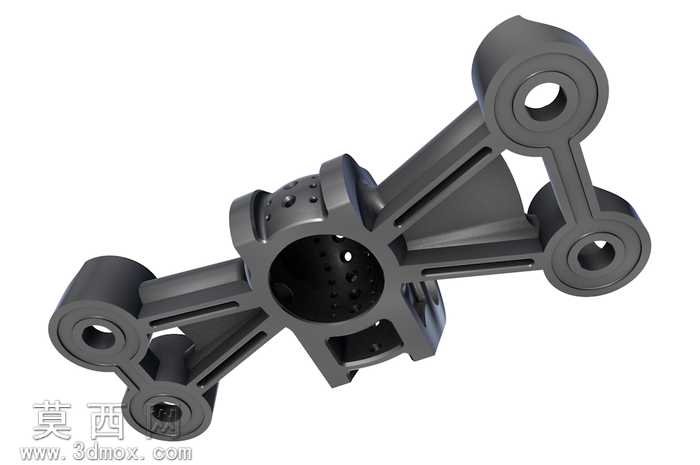

本作品为GE喷气发动机支架的第二代优化设计方案，采用三维建模软件完成全参数化结构构建，全程围绕极致轻量化与高可靠性的双重核心目标开展设计迭代。建模阶段首先完成发动机安装接口的基准定位，严格匹配原有安装点位的尺寸公差要求，确保支架可直接适配对应型号发动机的装配需求，无需额外修改连接结构。在结构设计环节，摒弃了传统实心支架的冗余构型，通过拓扑优化算法计算不同载荷工况下的应力传递路径，仅在应力集中的关键受力区域保留充足的材料厚度，非主要承力区域则通过镂空、薄壁、加强筋组合的方式削减多余材料。模型渲染阶段采用哑光黑色金属材质，精准还原航空钛合金构件的表面质感，通过光影渲染清晰呈现结构的镂空细节与流畅的力学过渡曲面，每一处连接曲面都做了圆角过渡处理，避免应力集中导致的结构疲劳问题。相较于初代设计方案，本版设计在完全满足所有指定载荷工况要求的前提下，将结构重量控制在480克，相较传统同功能支架减重幅度达到78%，经仿真验证，结构最大位移量控制在0.005的极小范围内，安全系数FoS达到2.0，部分优化区域的安全冗余度更高。设计过程中充分考虑了增材制造的工艺特性，所有镂空结构均符合3D打印的成型要求，不存在无法加工的封闭内腔或极端薄壁结构，在保障结构强度的同时兼顾了制造可行性，整体构型在满足严苛力学性能的基础上，实现了结构美学与功能实用性的统一，充分展现了拓扑优化技术在航空承重构件轻量化设计中的应用价值。
