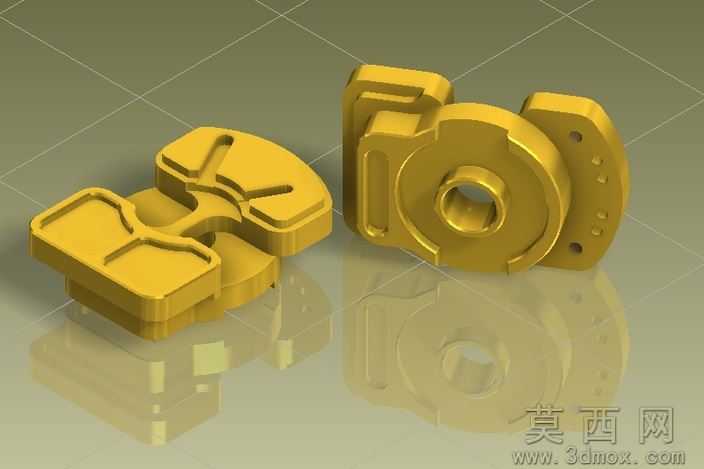

本作品为适配铣削加工工艺设计的异形机械连接类零件,整体建模过程严格遵循机械加工的工艺逻辑,先通过基准面定位确定零件的核心装配基准,再逐步绘制各截面的草绘轮廓,对零件上的异形凹槽、中心通孔、侧边安装孔位、连接凸台等结构逐一进行特征构建,建模过程中对所有锐边位置均做了符合机加工要求的倒角处理,避免实际加工后出现应力集中的问题。模型渲染阶段采用了哑光金属黄铜材质,还原了金属零件经铣削加工后的细腻质感,通过添加环境反射效果模拟出金属表面的轻微反光特性,同时搭建了带地面反射的展示场景,能够清晰呈现零件的整体轮廓与各结构的位置关系,方便查看零件的正反两面结构细节。从结构设计来看,两款零件均为一体化铣削成型结构,左侧零件采用对称式工字形主体设计,表面开设了多组异形减重凹槽,在保证结构强度的前提下有效降低零件自重,凹槽的轮廓走向完全适配铣刀的走刀路径,避免出现加工死角;右侧零件以中心带台阶的通孔为核心装配结构,侧边延伸出带安装孔的连接法兰,法兰端面上均匀分布的定位小孔可实现与其他构件的精准对位,零件外侧的加强凸台沿受力方向布置,能够提升装配后的整体结构刚性。设计过程中充分考虑了铣削加工的工艺可行性,所有特征的拔模角度、加工余量、孔位深度均符合常规数控铣床的加工参数要求,不存在无法加工的倒扣结构或超出行程的特征尺寸,模型的各部分尺寸标注逻辑清晰,装配基准与加工基准保持统一,既可以作为数控铣削加工的编程参考模型,也可用于机械结构教学中的铣削零件案例展示,帮助学习者理解异形机加工零件的结构设计思路与工艺适配要点。
