多工位集成式金属承载定位板结构设计

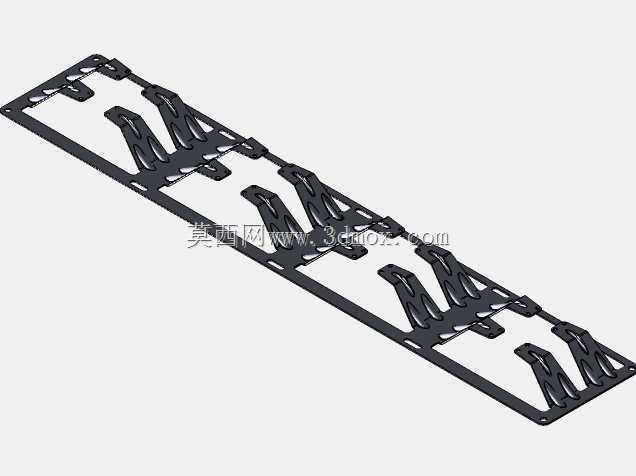

　　这款金属板构件主要应用于交流稳压类电气设备的内部装配环节，作为多组电磁绕组、触点组件的集成承载基体使用，在稳压设备的整机结构中承担定位、绝缘隔离辅助、结构支撑的多重作用。从结构设计逻辑来看，整体采用长条形薄板构型，沿长度方向均匀排布多组成型卡装位，每个卡装位都通过冲压折弯形成带限位卡槽的弹性夹持结构，无需额外紧固件即可实现对应电气组件的快速卡装固定，能大幅减少装配环节的紧固件用量，提升产线装配效率。设计阶段充分考虑了金属板材的冲压成型工艺性，所有折弯位置都预留了合理的折弯半径，避免冲压过程中出现应力集中导致的板材开裂问题，板体边缘的镂空结构一方面是为了避让设备内部的走线、凸起结构，另一方面也能有效降低构件整体重量，

　　减少金属材料的用量，同时为设备内部的空气流通预留通道，帮助工作过程中发热的电气组件散热。安装边界方面，板体两端预留了对应规格的安装定位孔，孔位公差按照IT7级精度设计，能与稳压设备内部的安装支架精准匹配，装配时无需额外修配即可完成定位固定，板体整体厚度根据承载需求选定，在保证整体结构刚度的前提下，尽可能压缩板材厚度，适配稳压设备内部紧凑的安装空间。每个卡装位的卡槽尺寸都经过匹配性设计，与对应安装的组件基座尺寸公差带相适配，既能保证组件卡装后无松动窜动，也能避免卡接过紧导致组件拆卸维护时出现损坏。板体表面的平整区域可用于粘贴组件标识、接线标识，方便后期运维过程中快速识别对应回路，相邻卡装位之间的连接筋板经过宽度优化，

　　在保证相邻工位结构独立性的同时，具备足够的结构强度，避免设备运输、工作过程中受振动影响出现相邻组件干涉的问题。从实际应用场景来看，这类集成式金属定位板多用于小功率交流稳压器的量产装配环节，替代传统的分体式安装支架，将原本需要多个独立支架完成的组件承载功能集成在单块板材上，减少了整机的零件数量，降低了供应链的管理成本，同时也简化了整机的装配工序，单台设备的装配工时可得到有效压缩。设计过程中还考虑了板材的通用性，卡装位的排布间距采用标准化尺寸设计，可适配同系列不同功率等级的稳压设备组件安装需求，仅需调整局部卡爪的折弯高度即可适配不同厚度的组件，无需重新开制冲压模具，能有效降低产品迭代过程中的模具投入成本。
