单轴牵引式红色栏板货运拖斗结构

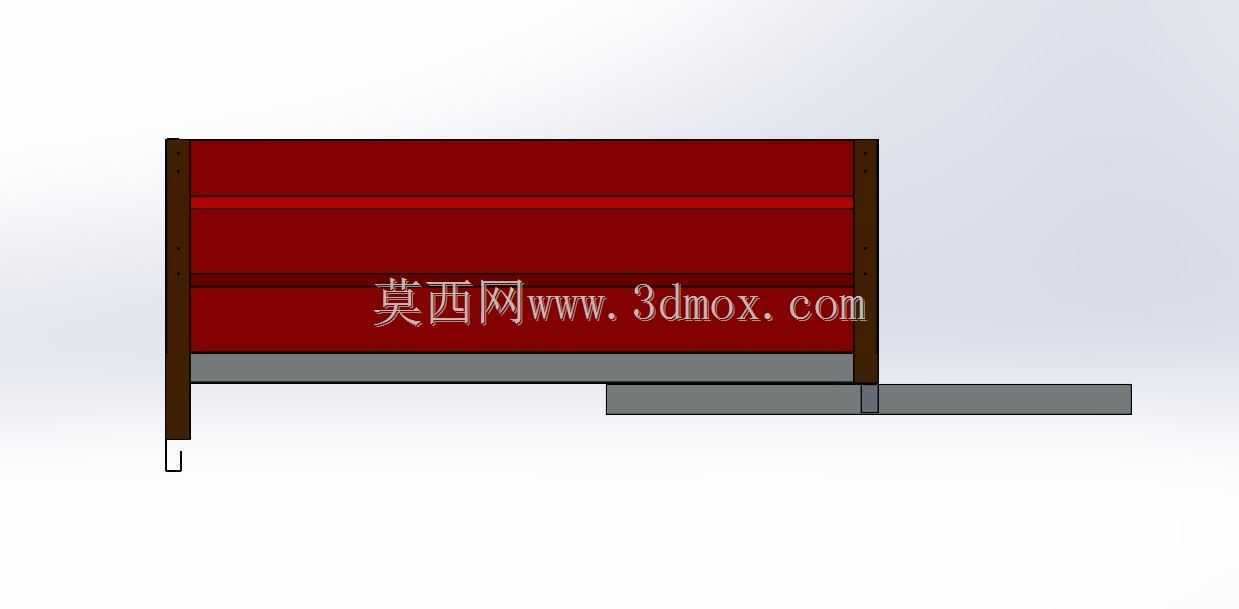

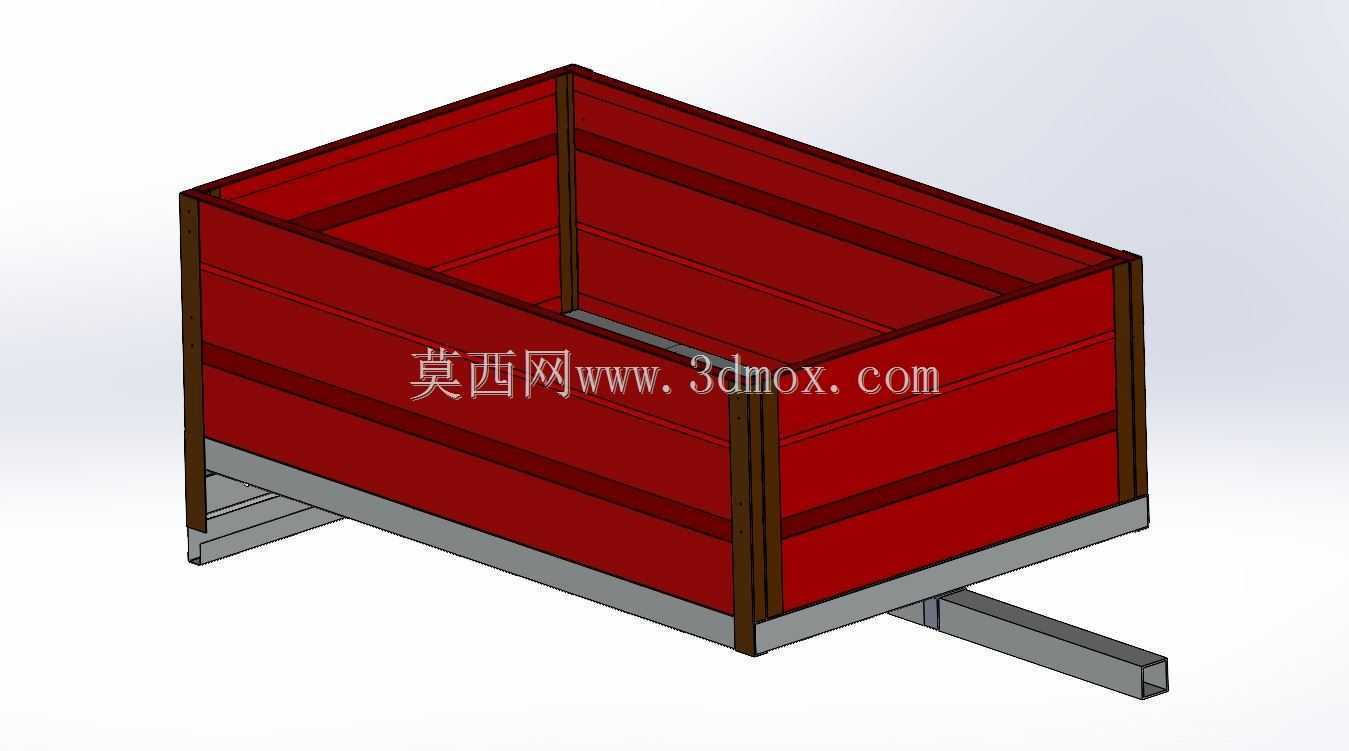

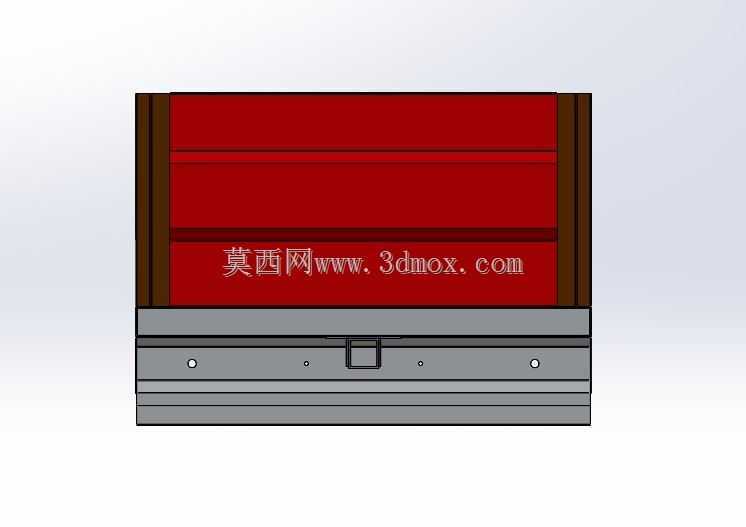

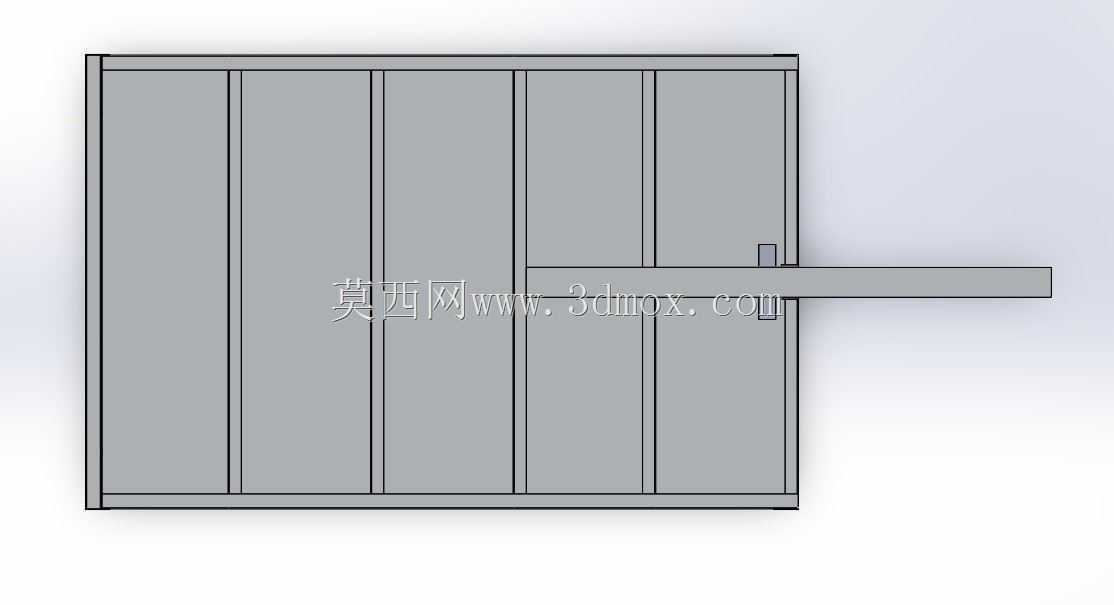

　　这类单轴牵引拖斗多用于厂区内部周转、农田短途转运、小型工程现场散料输送场景，可适配小型拖拉机、厂区电动牵引车、越野作业车辆等多种牵引源，承担零散建材、农产品、生产废料、工装配件的短距离驳运任务，相比大型货运车辆具备转弯半径小、停靠灵活、购置维护成本低的优势，适合狭窄通道、非硬化路面的运输作业。从结构设计来看，该拖斗采用单轴布置形式，牵引杆直接从底盘前端纵梁延伸而出，牵引端预留标准牵引销安装位，可快速与不同牵引设备的挂钩对接，底盘框架采用矩形型钢焊接成型，纵梁贯穿货箱底部前后端，横梁等距排布承托货箱底板，保证重载下车架不会出现挠曲变形。货箱部分采用栏板式结构，侧围与端围通过竖向加强筋与横向栏板拼接，红色涂装为工程运输设备常用警示色，

　　可提升厂区、作业现场的辨识度，栏板高度适配散料装载需求，可避免颗粒状、块状物料在运输途中洒落，货箱内部设置一道竖向分隔筋，可实现两类不同物料的分仓装载，减少混料带来的后续分拣工作量。设计过程中优先考虑了作业场景的实用性，货箱底部离地间隙适配非硬化路面的通过需求，避免坑洼路段磕碰底盘结构，单轴的承载设定匹配1吨以内的常规短途驳运载荷，轮距设置参考常规农用、厂区道路的通行宽度，可顺利通过2米宽的常规作业通道。安装边界方面，牵引杆的离地高度与主流小型牵引设备的挂钩高度匹配，无需额外加装转接结构即可完成对接，底盘的轮轴安装位预留了标准轮毂的装配空间，可适配普通农用车辆、小型拖车的通用轮胎配件，降低后续配件更换的成本与难度。当前结构预留了后续优化的空间，可根据实际使用需求加装栏板锁扣、自卸举升结构、尾部支撑腿等部件，适配不同场景的使用需求，货箱的栏板也可根据装载物料的特性调整高度，满足不同容重物料的装载要求。
