单缸摆式角蒸汽机动力装置结构设计

这款角蒸汽机属于小型往复式动力转换装置，最初的应用场景集中在小型教学演示、复古动力模型复刻、小型实验台动力源供给领域，区别于大型工业蒸汽机的多级膨胀结构，该装置采用单缸斜置配气布局，整体结构紧凑，无需复杂的多级管路排布，可独立完成热能到旋转机械能的转换过程。从实际用途来看，这类小型角蒸汽机常被用于热力学原理演示教具，帮助学习者直观理解活塞往复运动到飞轮旋转运动的转换逻辑，也可作为小型复古动力装置的核心动力单元，搭配小型发电机、水泵负载完成低功率动力输出，部分模型爱好者也会将其作为动态机械展示装置，直观呈现经典蒸汽动力的运行逻辑。

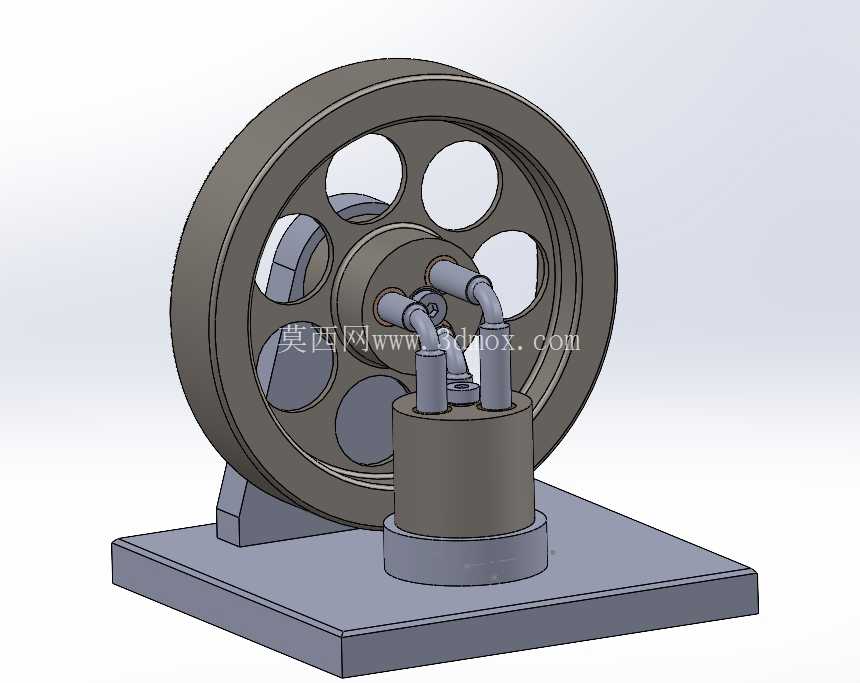

从功能特性来看，该装置采用单缸双气路配气结构，气缸斜置固定在方形安装底座上，缸体上方设置两个对称布置的进排气接口，可通过管路连接蒸汽发生装置，通过配气相位的切换推动活塞做往复运动；活塞输出端连接曲柄连杆机构，直接驱动大直径飞轮旋转，大尺寸飞轮的轮辐采用六处圆形镂空设计，在保证轮体转动惯量的前提下尽可能降低自身重量，飞轮转动过程中储存的惯性动能可有效抵消活塞往复运动的死点冲击，保证输出轴转动的连续性，避免出现卡滞或转速波动过大的问题。底座采用整体式平板结构，底部为平整安装面，四个方向预留充足的安装固定空间，可通过螺栓直接固定在实验台架或安装基座上，无需额外设计复杂的支撑结构。

设计思路上，这款装置优先考虑结构的易加工性与装配便捷性，所有零部件均采用规则几何构型，气缸、底座、飞轮等主体零件无复杂曲面结构，常规机加工设备即可完成加工；整体布局采用角式结构，将气缸与飞轮轴线呈垂直角度布置，大幅缩短整机的轴向尺寸，相比同轴布置的卧式蒸汽机，该结构的横向占用空间更小，更适合在狭小的台架空间内安装。配气结构直接集成在气缸顶部，省去了外置的配气室与复杂的传动杆件，减少了运动部件的数量，降低了运行过程中的故障概率，同时也简化了后期的维护流程，仅需定期对活塞与气缸配合面、曲柄连接轴处加注润滑脂即可保证长期稳定运行。

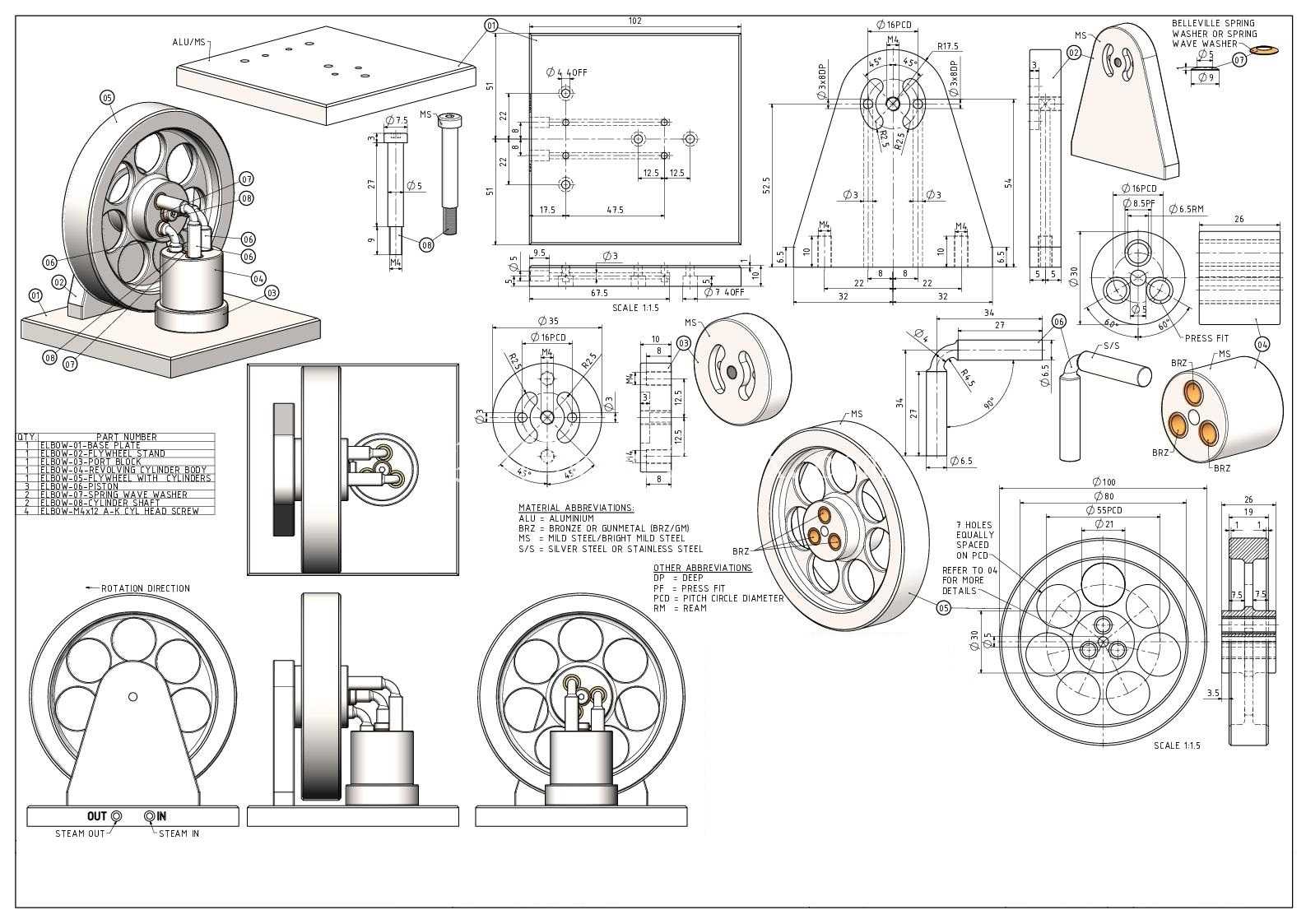

外形尺寸与安装边界方面，整机以方形底座为安装基准，底座长度略大于飞轮直径，宽度可完全覆盖气缸与支撑座的投影范围，安装时仅需保证底座与安装面完全贴合，固定螺栓的位置避开飞轮旋转的投影区域即可，飞轮旋转时的外圆轮廓与底座边缘留有足够安全间隙，不会出现运动干涉；整机高度以飞轮顶端为最高点，气缸顶部的配气接口高度低于飞轮最高点，外接蒸汽管路时可从气缸上方直接连接，管路走向不会与飞轮旋转区域产生干涉。支撑结构采用一体式斜撑支座，直接连接底座与飞轮轴安装位，支座与底座为面接触固定，可承受飞轮旋转时产生的径向载荷，避免长期运行后轴系出现偏移。

从结构细节来看，曲柄与飞轮采用同轴固定连接，连杆两端采用铰接结构，可自适应活塞往复运动过程中的角度变化，活塞与气缸的配合段采用等直径设计，加工时可一次装夹完成内外圆磨削，保证配合精度；飞轮的镂空孔沿圆周均匀分布，转动时的动平衡性能更好，高速旋转时不会产生明显的振动。所有连接部位均采用可拆卸的螺栓连接结构，无需焊接工序，装配时可按底座、气缸、曲柄连杆、飞轮的顺序依次组装，拆卸维护时可单独更换磨损的活塞环、轴套等易损件，无需整体拆解整机。
