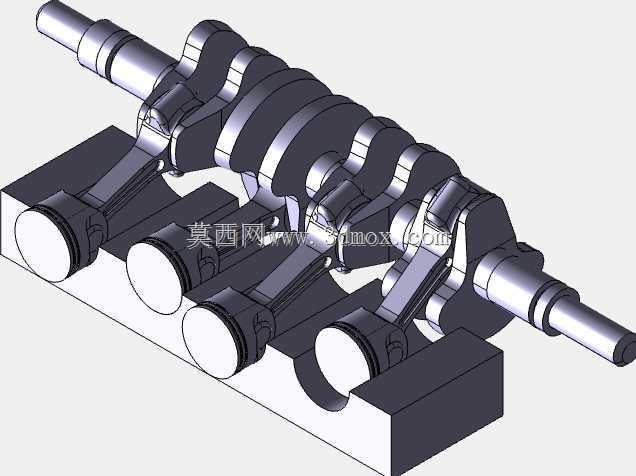

直列四缸发动机曲柄连杆机构三维结构

　　这套三维结构完整还原了直列四缸内燃机核心的曲柄连杆运动单元，是乘用车动力总成里最核心的机械做功转换结构，日常覆盖1.0L到2.5L排量区间的家用燃油车型，绝大多数都采用这类直列四缸布局的曲柄连杆设计，相比三缸结构运转平顺性更优，相比六缸结构体积控制更紧凑，是当前民用燃油车动力系统里应用占比最高的结构形式。从实际工程应用场景来看，这套结构直接承担发动机内热能到机械能的转换职能，燃烧室混合气爆燃产生的高压推力作用在活塞顶面，通过活塞销传递给连杆，再由连杆将活塞的往复直线运动转化为曲轴的旋转运动，最终把动力输出给飞轮端，对接离合器、变速器等后续传动部件，驱动车辆行驶。结构设计上，四个活塞沿曲轴轴向等距排布，

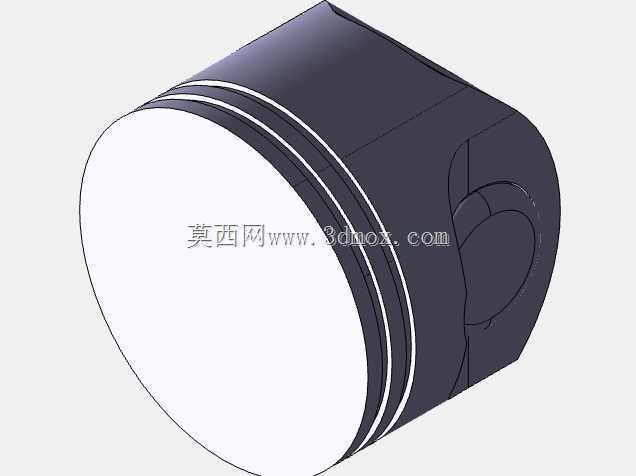

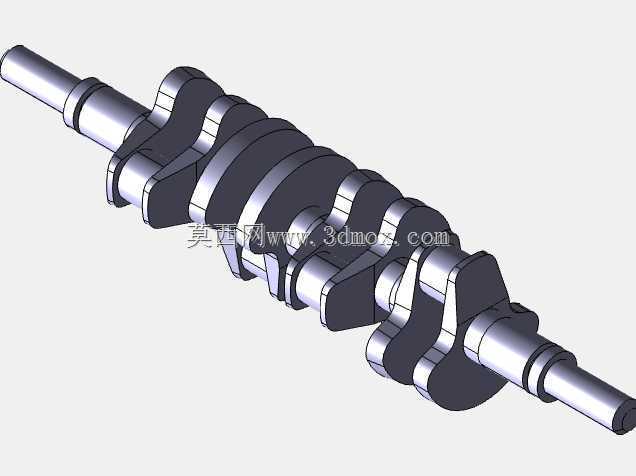

　　相邻气缸的曲柄销错开180度相位，保证四个气缸的做功行程均匀间隔分布，让曲轴输出的扭矩波动控制在合理区间，降低整机运转时的振动水平。曲轴部分采用整体式锻造结构设计，主轴颈与连杆轴颈之间设置圆滑过渡的圆角，避免应力集中导致的轴颈断裂风险，每段曲柄都配置了对应的平衡重块，平衡活塞连杆组往复运动产生的一阶、二阶惯性力，减少曲轴高速旋转时的附加载荷。活塞组件采用分体式设计，活塞本体设置三道环槽，分别安装两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱影响动力输出效率，油环负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成烧机油问题。连杆部分采用工字型截面结构，在保证结构强度、满足往复运动刚度要求的前提下，

　　尽可能降低自身重量，减少往复运动产生的惯性力，连杆大头采用剖分式设计，通过连杆螺栓与曲轴的连杆轴颈连接，轴瓦表面铺设减磨合金层，配合压力润滑系统输送的机油，形成稳定的油膜降低运动副的磨损。从安装边界来看，这套曲柄连杆机构的整体轴向长度适配直列四缸发动机的缸体中心距要求，曲轴两端的主轴颈分别对接缸体前端的正时机构安装位与后端的飞轮安装位，活塞裙部的直径尺寸与对应缸径的气缸套间隙配合，保证活塞往复运动时不会出现卡滞、偏磨问题。建模过程中完整还原了各部件之间的运动配合关系，活塞销与活塞销座、连杆小头之间的浮动连接间隙，连杆大头与连杆轴颈之间的转动配合间隙，曲轴主轴颈与缸体主轴承座之间的配合公差都做了对应体现，能够直接用于运动仿真验证，

　　模拟不同转速下活塞的运动轨迹、曲轴的受力分布，也可以作为结构设计人员开展发动机整机匹配、零部件强度校核的参考模型，帮助设计人员快速梳理曲柄连杆机构的装配逻辑，减少前期方案设计阶段的重复建模工作量。在实际的发动机开发流程中，这类曲柄连杆结构的三维模型是后续开展动力学仿真、有限元强度分析的基础，通过模型可以直观验证活塞在上止点、下止点位置时与气门、燃烧室的避让间隙，确认连杆在最大摆动角度下不会与缸筒内壁发生运动干涉，平衡重块旋转时不会与曲轴箱内部结构产生碰撞，提前排除结构设计上的潜在问题，缩短动力总成的开发周期。
