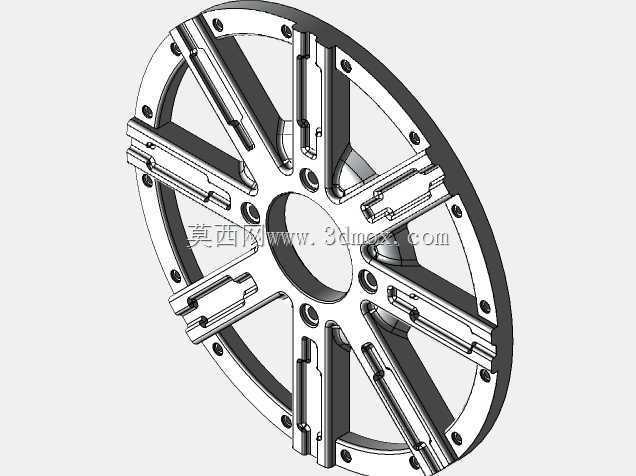

辐条式多孔安装机械转盘结构设计

　　这类辐条式转盘结构常应用在需要周向定位、多工位同步装夹的回转类设备中，比如自动化生产线的回转工作台、分度机构的承载转盘、检测设备的工件载具基座，核心作用是在回转运动过程中为外接工装提供稳定的安装基准，同时通过辐条式的镂空设计降低整体转动惯量，减少驱动端的负载损耗。从结构设计逻辑来看，整体采用环形外轮廓搭配中心定位孔的布局，中心通孔作为回转主轴的装配基准，孔周均匀分布的小尺寸螺纹孔用于端盖或者轴向定位件的锁附，保证转盘与主轴的同轴度，避免高速回转时出现偏摆抖动。外圆环的端面上沿周向均匀布置多组安装位，每组安装位都设计有平行的导向槽与定位螺孔，可适配不同规格的外接工装夹具，无需重新加工转盘本体就能调整装夹范围，

　　大幅提升了构件的通用适配性。辐条的排布并非等角度均匀对称，而是根据实际受力路径做了角度优化，在承载外接工装的受力集中区域加宽辐条截面，非受力区域收窄辐条宽度，在保证整体结构刚性的前提下尽可能去除冗余材料，既控制了构件自重，也减少了铸造或者机加工过程中的材料损耗。安装边界方面，外圆环的外径尺寸适配常规中型回转工作台的安装空间，圆环厚度满足侧向装夹的受力要求，所有安装孔的位置度公差控制在0.02mm以内，保证多工位切换时的重复定位精度，导向槽的平行度公差匹配常用工装滑块的配合精度，滑动过程无卡滞。这类结构在设计时需要重点考虑动平衡性能，辐条的质量分布经过对称配平，避免回转过程中产生离心振动，所有棱边都做了倒角处理，

　　既避免安装时划伤操作人员，也能减少应力集中，提升构件的长期疲劳强度。实际应用中，这类转盘可搭配分度盘、伺服回转台使用，承载范围覆盖中小型工件的装夹需求，在电子元件组装、小五金件加工检测、自动化包装工位等场景都能适配，相比实心转盘结构，镂空辐条的设计也方便布线、气路管路从转盘中间穿过，简化设备的整体管路布局。
