带双层台面弹簧隔振结构工业振动台

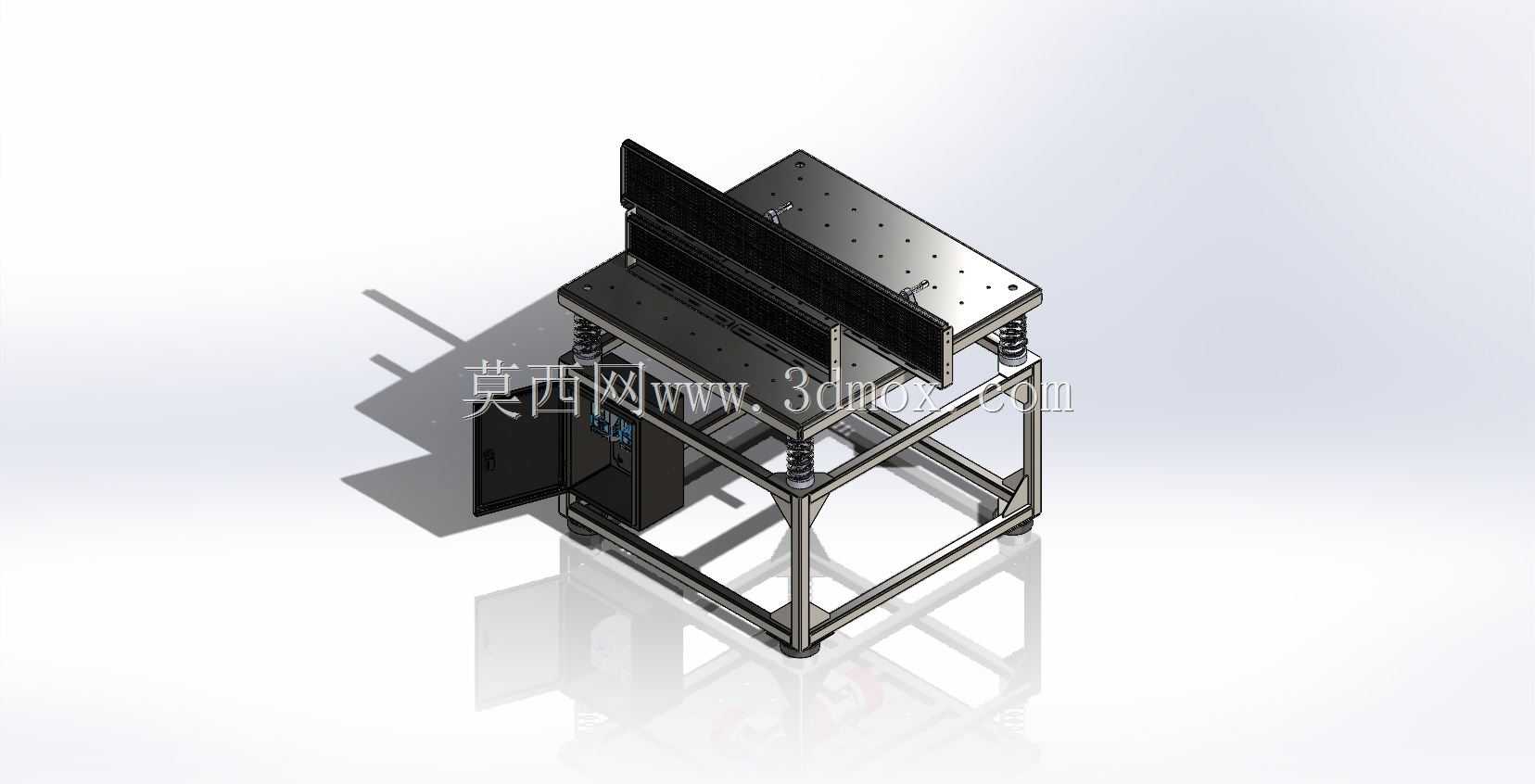

　　这款振动台的三维结构设计，核心围绕工业生产环节里的物料振实、小型工件振动测试、零散件定向排序给料的实际需求搭建，没有冗余的装饰结构，所有构件都服务于振动工况下的稳定运行需求。从结构布局来看，底部采用方管焊接的框架式机架，四条支腿底部预留了安装固定的通孔，可直接通过膨胀螺栓与混凝土地面或者钢制设备平台锁固，避免设备运行过程中出现整体移位的问题，机架的方管选型充分考虑了振动载荷下的抗形变能力，壁厚参数经过反复校核，长时间承受交变振动载荷也不会出现焊缝开裂或者框架扭曲的问题。

　　隔振部分采用四组对称布置的螺旋压缩弹簧，分别安装在机架顶部四个角位与上层台面的连接位置，弹簧的刚度参数匹配台面额定承载重量，既可以保证振动能量集中作用于台面上的工件，又能避免振动传递到底部机架对周边其他精密设备造成干扰，弹簧上下两端都设计了定位柱结构，装配时直接卡入对应安装孔即可，不需要额外的焊接固定，后期维护更换弹簧时拆装效率很高。台面采用双层可独立调节的板式结构，下层台面为固定安装的基础振动平台，台面上加工了阵列排布的螺纹安装孔，可根据不同的工装需求固定夹具、料槽或者测试治具；上层台面为可翻转调整的挡板结构，通过侧边的铰链与下层台面连接，可根据待处理物料的形态调整倾斜角度，处理小型零散零件时可以竖起挡板防止物料在振动过程中从台面侧边滑落，处理大尺寸工件时可以将挡板放平，拓展台面的有效使用面积，挡板上同样加工了阵列安装孔，可加装导向条、分料槽等辅助结构。

　　从安装边界来看，设备整体的占地面积控制在常规工业工位的尺寸范围内，不需要额外预留过大的安装空间，机架底部到台面的高度符合人工操作的 ergonomic 要求，操作人员站在工位旁取放工件不需要过度弯腰或者抬手，长时间作业的疲劳度更低。设计过程中特意规避了很多同类设备常见的应力集中问题，所有焊接位置都做了圆弧过渡处理，台面与弹簧连接的位置加装了加强筋板，避免长时间振动导致台面连接位置出现开裂。在实际应用场景中，这类振动台可以适配电子元器件引脚振实、小五金件去毛刺振动研磨的配套安装、粉末物料装填时的振实排气、小型零部件的振动耐久测试等多种工况，不需要复杂的调整就可以快速切换使用场景。

　　台面上的阵列安装孔采用标准公制螺纹规格，市面上通用的工装夹具都可以直接安装，不需要单独做定制转接板，降低了用户的配套使用成本。振动驱动单元的安装位预留在机架中部的空腔位置，可根据实际的振动频率、振幅需求选配不同功率的振动电机，安装位的连接孔做了通用化设计，适配市面上主流型号的立式振动电机，用户后期如果需要调整振动参数，只需要更换对应电机即可，不需要对整体机架结构做改动。走线位置在机架方管内部预留了穿线孔，电源线、控制线可以从机架内部穿行，不会裸露在外被振动磨损，也避免了现场作业时线缆勾挂到工件或者操作人员的风险。整个设备的结构没有复杂的异形曲面，所有钣金件、机加工件都采用常规加工工艺即可生产，不需要开模或者特殊加工设备，生产制造成本可控，装配流程简单，普通的装配工人按照装配图纸即可完成整机组装，不需要专业的调试人员长时间调校。
