带出线法兰安装式传感检测组件结构设计

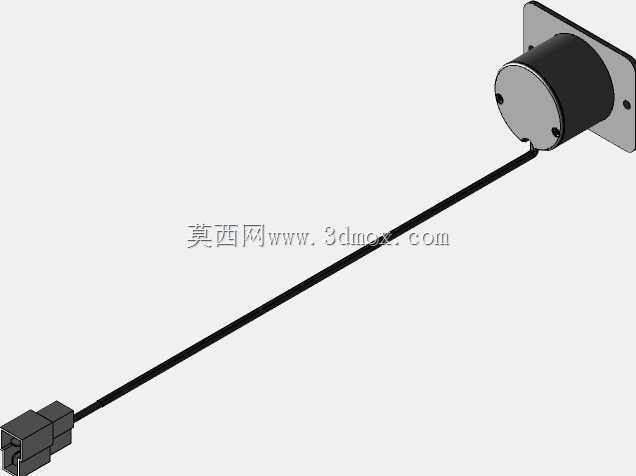

　　这款带出线的法兰安装式组件，在工业电控系统、小型稳压供电回路里的应用场景十分明确，主要用于回路内信号采样、状态检测的点位布设，很多紧凑型交流稳压设备的内部采样点位都会用到这类结构件。从实际使用角度看，它的核心功能是通过前端的感应端采集回路的电压或电流参数，再通过尾部引出的屏蔽线缆把信号传输到主控板卡，法兰安装的结构能让组件直接固定在设备壳体或者安装板上，不需要额外设计复杂的固定支架，能大幅节省设备内部的安装空间。做结构设计的时候，首先要考虑的是感应端的同轴度要求，圆柱主体和法兰安装面的垂直度公差要控制在0.1mm以内，不然安装之后感应端和被测回路的位置偏移会直接影响采样精度，尾部出线的位置做了应力释放的过渡结构，

　　避免设备运行过程中线缆反复弯折导致内部线芯断裂，出线端的接头选用了标准的快插接口，和主控端的对接不需要额外焊接，现场装配的时候能节省不少接线工时。外形尺寸上，圆柱主体的直径控制在30mm区间，法兰安装板的尺寸是40mm见方，四个安装孔的孔距按照通用电子元件的安装规范设为30mm，适配市面上大部分稳压设备的预留安装位，安装的时候只需要在安装板上开对应直径的过孔，用M3的螺丝就能完成固定，不需要做特殊的沉孔或者避让结构。设计的时候特意把感应端的端面做了哑光处理，避免金属反光对周边光敏元件产生干扰，圆柱外壳选用了阻燃ABS材质，既满足电控设备的阻燃要求，又能控制整体重量，不会因为组件自重导致安装板变形。线缆的长度预留了150mm的余量，

　　足够应对设备内部不同点位的布线需求，不需要额外延长接线，线缆外层的屏蔽层和法兰安装板做了导通连接，能有效屏蔽设备内部的电磁干扰，保证采样信号的稳定性。在安装边界的考量上，组件安装之后感应端需要和被测的铜排或者线圈保持2mm以内的间隙，间隙过大会导致信号衰减，间隙过小又容易在设备运行震动的时候发生摩擦剐蹭，损坏感应端的表层覆膜，法兰面和安装板之间需要加一层0.5mm厚的绝缘橡胶垫，既可以起到密封防尘的作用，又能避免组件和金属安装板直接导通产生接地干扰。这类组件在批量装配的时候，因为采用了标准化的法兰接口，不需要针对不同机型做定制化的结构修改，能大幅降低生产环节的物料种类，减少仓储和装配的管理成本，日常维护的时候只需要拧下四个固定螺丝就能快速拆换，不需要拆解周边的其他元件，维护效率比传统的焊接式采样元件提升不少。
