模块化工业照明灯具结构设计方案

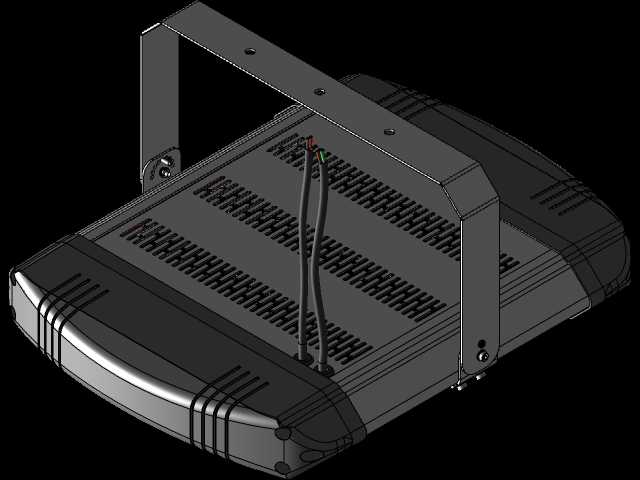

　　这款模块化照明设备的结构设计，首先围绕户外工业场景的长期使用需求展开，在工业厂区照明、户外作业场地补光、大型仓储区域顶部照明这类场景中，设备需要兼顾散热效率、安装便捷性与结构防护能力，设计阶段就把这些实际工况需求拆解到每一处结构细节里。从整体结构来看，主体壳体采用一体化压铸成型的思路，上表面排布的阵列式散热鳍片不是随意设置的装饰结构，每道鳍片的间距、高度都经过热流道模拟验证，当灯具内部光源与驱动模块长时间满功率工作时，热量可以通过壳体与鳍片快速导出到外部空气，避免内部积热导致光源光衰加快、驱动元件寿命缩短，鳍片的排布方向也顺着户外常见的自然风向设置，在有风环境下能借助空气流动进一步提升散热效率，不需要额外加装散热风扇，减少了活动部件带来的故障点。

　　设备两侧的U型安装支架是整个结构里兼顾安装灵活性与结构强度的核心部分，支架采用弯折成型的金属板材制作，支架上预留的多个安装孔位，既可以实现吊装、壁装、座装等多种安装方式的适配，也能在安装时调整灯具的照射角度，调整到位后通过两侧的锁紧螺栓固定角度，不会因为户外长期风吹震动出现角度偏移。支架与主体壳体的连接位置采用内嵌式转轴结构，转轴处做了防松垫圈的预留位，避免长期震动下连接螺栓松动脱落，同时连接位置的密封结构也同步做了设计，防止雨水、粉尘从连接缝隙进入壳体内部。

　　壳体的边缘做了圆弧过渡处理，一方面是避免安装维护时尖锐边角划伤操作人员，另一方面也能减少户外大风环境下的风阻，降低支架承受的风载荷，提升高空安装时的结构安全性。壳体出线位置做了专用的防水接头预留位，线缆从壳体内部引出时，通过防水格兰头锁紧密封，既可以固定线缆避免拉扯导致内部接线松脱，也能防止雨水顺着线缆缝隙进入壳体内部，适配户外露天使用的防护要求。

　　从安装边界尺寸来看，主体壳体的长宽比例控制在适配常规工业安装点位的范围，不会因为尺寸过大导致安装时需要额外改造原有安装点位，U型支架的展开高度也预留了足够的接线操作空间，安装人员在接线时不需要额外抬起壳体就能完成线缆的连接与固定。壳体底部的光源安装面做了平整化处理，保证光源模组安装时贴合紧密，让热量能更顺畅地传导到壳体上，同时平整的安装面也能保证密封胶条的压缩量均匀，提升整体的防护等级。

　　模块化的设计思路体现在整个设备的拆分逻辑上，光源模组、驱动模块、壳体、安装支架都可以单独拆分更换，当其中某个部件出现故障时，不需要整体更换整个灯具，只需要更换对应的故障部件即可，大幅降低后期维护的成本与时间。驱动模块的安装位置设置在散热鳍片下方的独立腔体内，和光源腔做了物理分隔，避免光源产生的热量直接传导到驱动元件上，延长驱动电路的使用寿命，两个腔体之间的过线位置也做了密封处理，保证两个腔体的防护能力都能达到户外使用要求。

　　在结构强度验证层面，壳体的壁厚设置兼顾了轻量化与抗冲击能力，在满足户外使用抗冲击要求的前提下尽可能降低整体重量，减少安装支架与安装点位的承重负担，支架的板材厚度也经过载荷计算，能承受灯具整体重量加上12级大风的风载荷不会出现形变。壳体表面的处理工艺预留了喷塑的工艺余量，喷塑后的表面既能提升抗腐蚀能力，适应厂区、沿海等有腐蚀介质的使用环境，也能提升表面的耐刮擦能力，避免安装运输过程中出现表面划伤影响防护效果。
