交流稳压器鳍片式散热结构设计

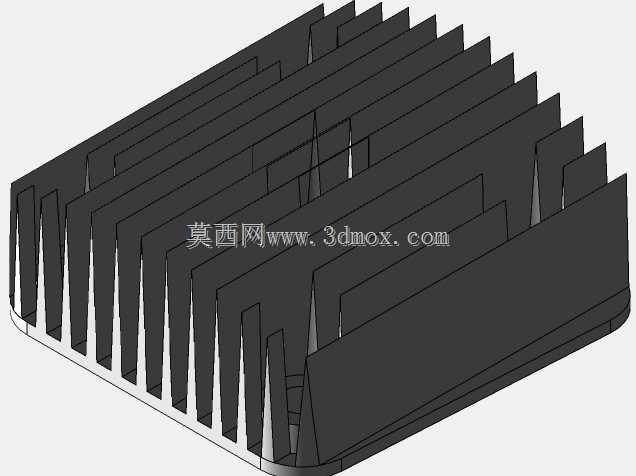

　　交流稳压器在长期带载运行过程中，内部调压绕组、控制电路、功率器件会持续产生热量，若热量无法及时导出，会导致绕组绝缘老化加速、功率器件结温超标，直接影响设备的稳压精度与运行寿命，鳍片式散热结构正是针对这类电力电子设备的热管理需求设计的被动散热组件。该结构采用一体化基座加等距平行鳍片的布局，基座底面为平整安装面，可通过导热硅脂或导热垫与稳压器内部的发热源表面紧密贴合，最大限度降低接触热阻，将发热源产生的热量快速传导至整个基座区域。鳍片采用等厚度直肋设计，沿基座长度方向平行排布，相邻鳍片间预留均匀的通风流道，既可以依靠自然对流完成空气与鳍片表面的热交换，也能适配设备内部加装的小型轴流风扇形成强制风冷通道，满足不同功率等级稳压器的散热需求。

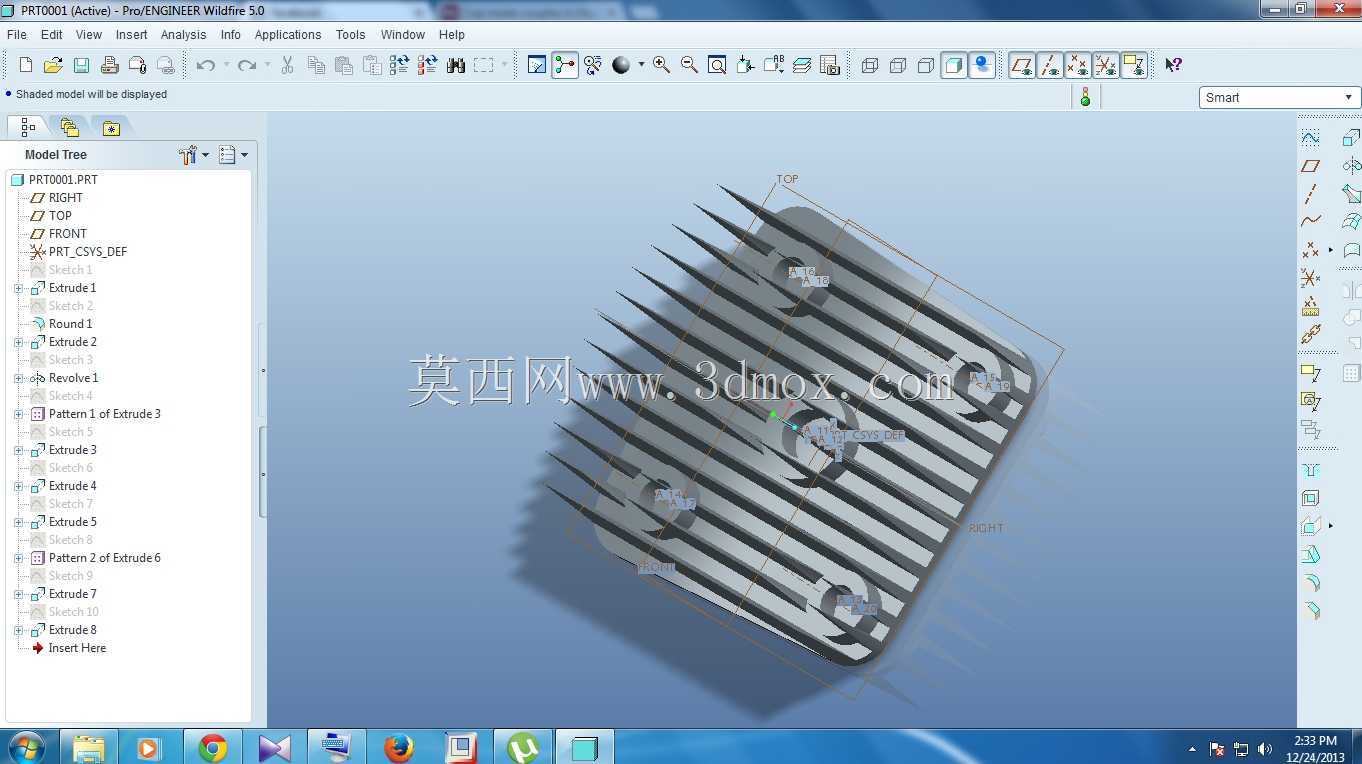

　　设计过程中参照发热源的热流密度参数，通过调整鳍片高度、厚度与间距平衡散热效率与结构占用空间，鳍片末端做了微小斜切处理，避免安装过程中锐边划伤操作人员，同时减少流道入口处的风阻。基座上预留的四个对称安装孔位，匹配稳压器内部发热组件的通用安装孔距，安装时无需额外打孔适配，可直接通过螺栓完成固定，安装边界完全适配常规壁挂式、台式交流稳压器的内部腔体尺寸，不会与周边的接线端子、控制电路板、调压机构产生空间干涉。从实际应用场景来看，这类鳍片散热结构可覆盖中小功率交流稳压器的散热需求，无需额外配置水冷管路或复杂的散热模组，结构本身无运动部件，长期运行无故障风险，维护成本极低。建模过程中先绘制基座的基准轮廓，再以单条鳍片的截面曲线为参照，

　　通过阵列特征完成全部鳍片的生成，同时对鳍片与基座的连接位置做了圆角过渡处理，避免压铸或钣金加工过程中出现应力集中导致的结构开裂，也能减少热量传导过程中的热阻瓶颈。整个结构的外形方正，鳍片排布规整，既可以作为独立散热组件单独采购替换，也可以在稳压器整机设计阶段直接集成到壳体结构中，兼顾散热性能与装配便利性，适配工业车间、办公场所、机房等多种场景下的交流稳压器热管理需求，能够在环境温度-10℃到45℃的常规工况下，保证稳压器内部核心器件的工作温度维持在额定范围内，避免过热触发的保护停机或器件损坏问题。
