赫斯基1.5英寸气动双隔膜泵结构设计

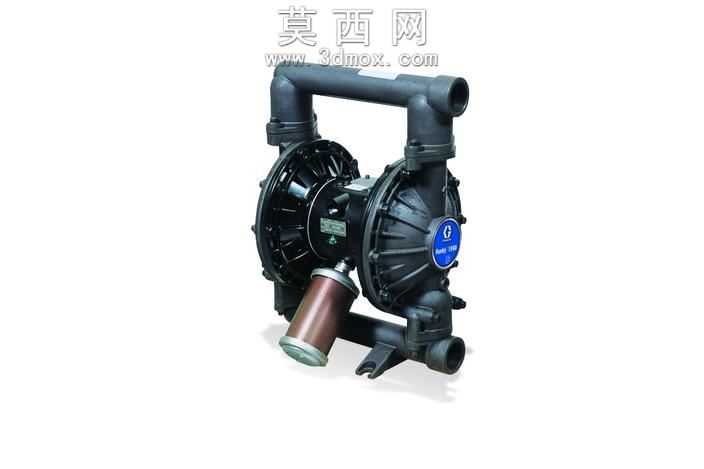

本模型为1-1/2英寸规格气动双隔膜泵的三维数字化设计成果，建模过程严格遵循赫斯基系列气动隔膜泵的真实结构比例，在主流三维建模环境中完成全零件参数化搭建，覆盖泵体主体、进出液管路、隔膜组件、气阀总成、支撑脚架、消音组件等全部核心结构，各部件间的装配约束完全匹配实际产品的装配逻辑，可实现结构拆解、运动仿真演示等功能。材质渲染阶段针对不同材质部件做了精准的视觉还原：泵体过流部件根据可选材质分别对应聚丙烯、缩醛、聚偏氟乙烯、铝合金、SST不锈钢的材质质感，金属管路部分还原铸铝/铸钢的哑光磨砂金属纹理，隔膜部件还原橡胶材质的弹性哑光质感，蓝色品牌标识区域做了高光覆膜质感处理，消音器部件还原铜质金属的氧化哑光色泽，进出液接口的螺纹结构做了细节刻画，支撑脚架的安装孔位、加强筋结构均完整还原，气阀控制模块的外部壳体、调节结构细节清晰可见。设计过程中充分考虑气动双隔膜泵的工作原理，双隔膜对称布置的结构完全还原，中间气路分配腔的外部结构与两侧隔膜腔的连接过渡做了平滑处理，顶部提手结构的弧度符合人机握持需求，底部支撑脚的角度、安装孔间距均参考实物参数设置，兼顾了模型的视觉还原度与结构合理性。模型整体结构完整无缺失零件，各部件间无干涉错位问题，可用于气动隔膜泵的结构教学、产品展示、选型参考等场景，不同材质版本的结构差异在模型中预留了可替换的参数接口，能够快速切换不同过流材质的泵体外观，还原该系列泵多材质适配不同输送介质的产品特性。
