法兰连接式填料密封箱体结构设计

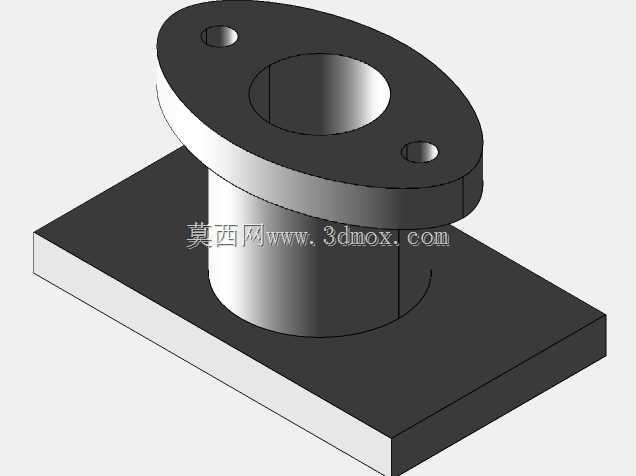

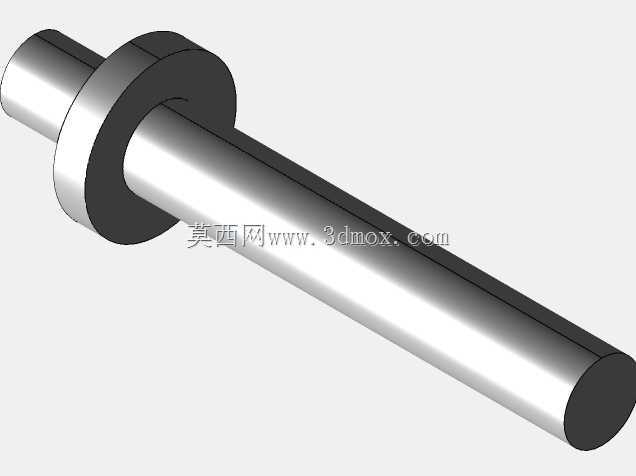

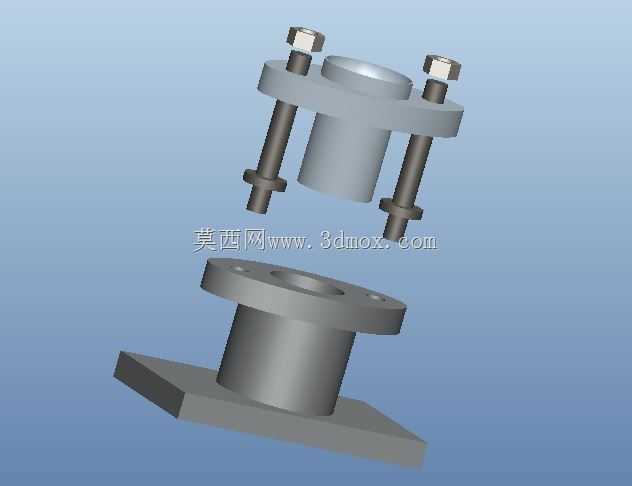

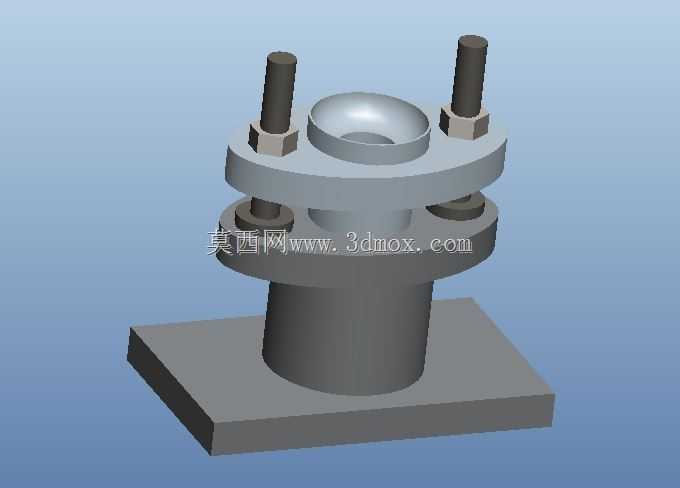

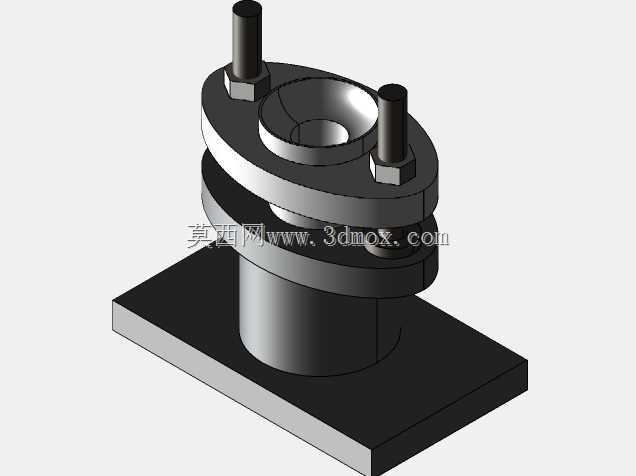

　　在流体输送、反应釜配套、泵阀设备以及变压稳压类电力配套设备的轴端密封场景中，填料箱是承担动密封阻隔功能的核心基础部件，这套结构采用分体式法兰压紧设计，能够适配多种工况下的轴穿舱密封需求，避免介质沿转动轴或往复杆的间隙出现泄漏。从实际安装边界来看，底部采用方形安装基板，基板上预留了对应安装孔位，可直接通过螺栓固定在设备舱壁或者设备主体的安装基座上，基板上方的筒状主体为填料容纳腔，内部可填充盘根、柔性石墨等各类密封填料，当填料装入腔体后，通过上方的压盖施加轴向压紧力，让填料产生径向形变抱紧穿过中心的杆件，以此实现密封效果。这套结构的压盖采用双螺栓对称压紧设计，两根长螺栓穿过压盖与下部主体的对应耳座，

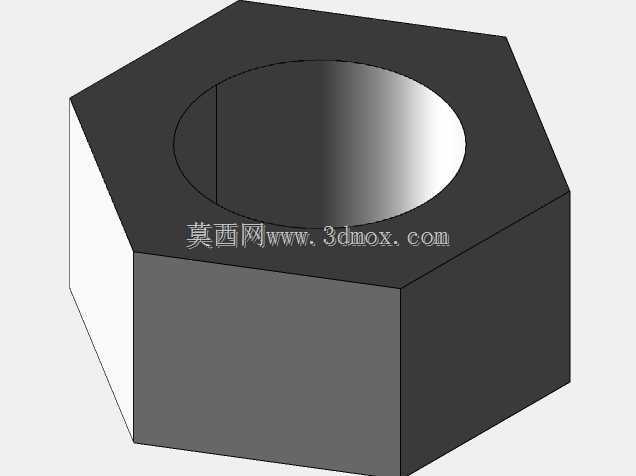

　　通过六角螺母的旋进量控制压盖的下压行程，对称布置的螺栓能够保证压盖下压过程中受力均匀，避免单侧压紧导致的填料偏磨、密封失效问题，同时也方便后期运维过程中在线调整压紧力，补偿填料磨损带来的密封间隙。中心位置的压盖开口做了圆弧过渡处理，能够减少对穿入杆件表面的刮擦，同时也能引导填料受压时的形变方向，让密封压力分布更均匀。设计过程中充分考虑了填料更换的便捷性，压盖与主体腔体之间预留了足够的抬升空间，需要更换填料时只需将螺母松开，抬起压盖即可取出旧填料填入新料，无需整体拆卸整个箱体，大幅降低设备运维的停机时间。从尺寸适配性来看，该结构的中心通孔尺寸、螺栓间距、底部基板安装孔位都遵循通用密封件的配套尺寸规范，能够直接适配同规格的标准杆件，

　　不需要额外做转接加工，方形底座的设计相比圆形底座拥有更大的支撑接触面积，安装后稳定性更强，在设备运行产生振动的工况下也不容易出现连接松动。上部压盖的法兰盘做了加厚处理，能够承受螺栓压紧时的局部压力，不会因为长期受压出现形变导致压盖倾斜，螺栓与压盖、主体耳座的接触位置都做了平垫适配的平面加工，保证螺母锁紧时的受力面平整，避免应力集中导致的部件开裂。这类填料箱结构不仅可以用在电力稳压设备的接线穿舱密封，也可以通用在化工搅拌设备、水泵轴端、阀门阀杆位置的密封场景，通过更换不同材质的填料，就能适配水、油、弱腐蚀介质等不同工况的密封需求，结构简单可靠，加工难度低，后期维护成本远低于复杂的机械密封结构，是中低压、转速适中工况下密封方案的高性价比选择。
