机床立式单刀架切削装夹结构

项目分类:机床 发布时间:2024-11-27 ID:812253
  • 机床立式单刀架切削装夹结构
  • 机床立式单刀架切削装夹结构
  • 机床立式单刀架切削装夹结构
  • 机床立式单刀架切削装夹结构
  • 机床立式单刀架切削装夹结构
  • 机床立式单刀架切削装夹结构

  这套立式单刀架结构主要面向普通车床、专用切削设备及小型自动化工位中的刀具装夹环节,用于把单把车刀、镗刀或改制刀杆可靠固定在进给执行端上。实际产线里,这类部件常出现在短轴类零件外圆车削、端面修切、内孔镗削以及简单倒角工序中,尤其适合换刀频率不高、但对装夹刚性和重复定位有明确要求的设备。

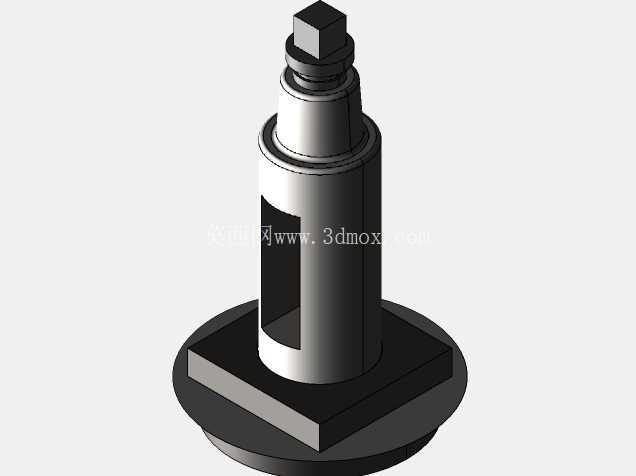

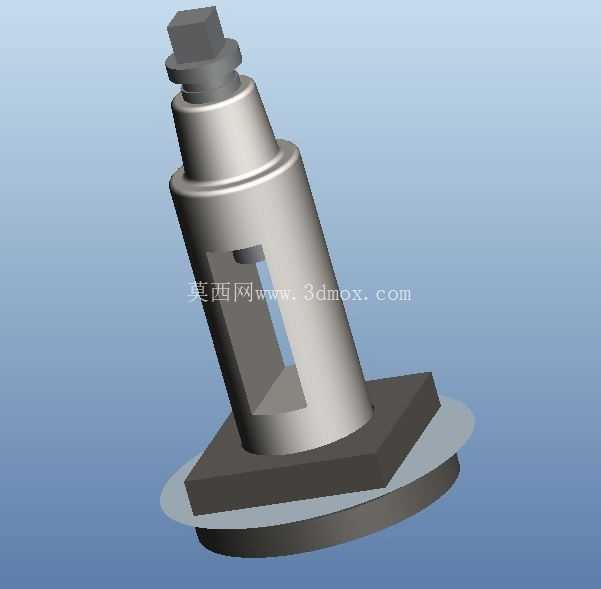

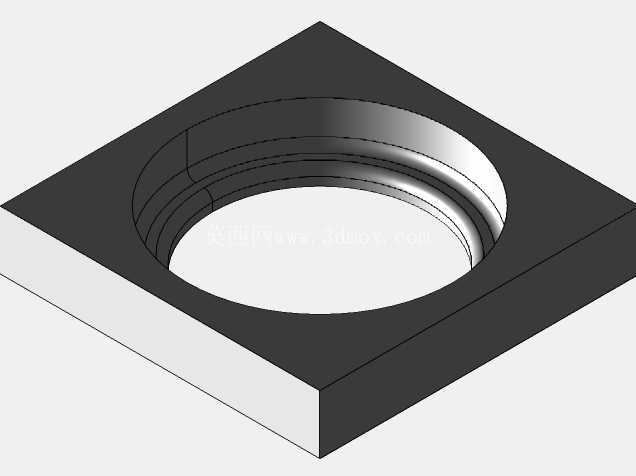

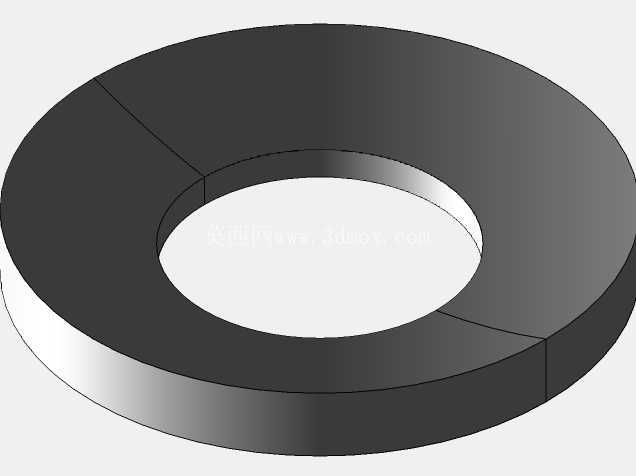

  从结构组成看,下部采用圆盘与方形安装座组合的承载形式。圆盘接触面可贴合机床滑板或转位基面,方形座则提供较宽的支撑轮廓,使切削力传递路径更短;中部立柱为主要受力体,壁厚和过渡圆角需要兼顾抗弯刚度与减重需求,侧壁开设的长槽用于刀具伸入、调整伸出长度或容纳锁紧元件。顶部设置阶梯轴段、压紧螺母和方头操作部位,方头可配合扳手施加预紧力矩,螺母通过轴向压紧把刀具或刀垫锁定在槽内,阶梯轴段则便于与上部压板、垫圈或配套连接件装配。

  建模时需要重点处理几个工程边界:一是底座安装面与立柱轴线的垂直度,它直接影响刀具中心线相对主轴轴线的位置;二是长槽宽度、槽底平面与锁紧方向的配合关系,槽面若过于单薄,承受断续切削载荷时容易产生微变形;三是顶部螺纹段的有效旋合长度,过短会导致压紧力不足,过长则增加刀架整体高度并削弱悬臂刚性。外形尺寸上,底座直径应大于立柱外径,以形成稳定支撑;方形座边长需覆盖常见刀杆压板区域,立柱高度则要根据最大刀杆截面和必要的调整行程确定,避免刀具伸出后与工件、卡盘或防护罩发生干涉。

  在功能设计上,单刀架并不追求多工位转塔的快速换刀能力,而强调结构简单、夹紧直接、维护方便。其锁紧力沿立柱上部传递至刀具夹持区,适合中轻载荷、稳定节拍的加工场景。若用于粗加工,应复核槽壁强度、螺母规格和底座螺栓分布;若用于精加工,则更关注刀槽定位面的平面度以及刀具高度微调的便利性。整体结构把安装基准、受力立柱、刀具容纳槽和顶部压紧机构集中在一条轴线上,便于在设备布局中校核运动包络,也方便后续派生不同高度、不同槽宽的系列化刀架。
