机床工作台T型槽定位基座结构

　　该T型槽基座主要面向机床加工工位的工件装夹与工装定位场景，在铣削、钻削、精密检测工位中承担承载基准作用，车间现场的工装板、夹具、待加工工件都可通过槽内预埋的T型螺栓完成快速锁紧，替代零散垫块的临时装夹方式，保证工位装夹的一致性。

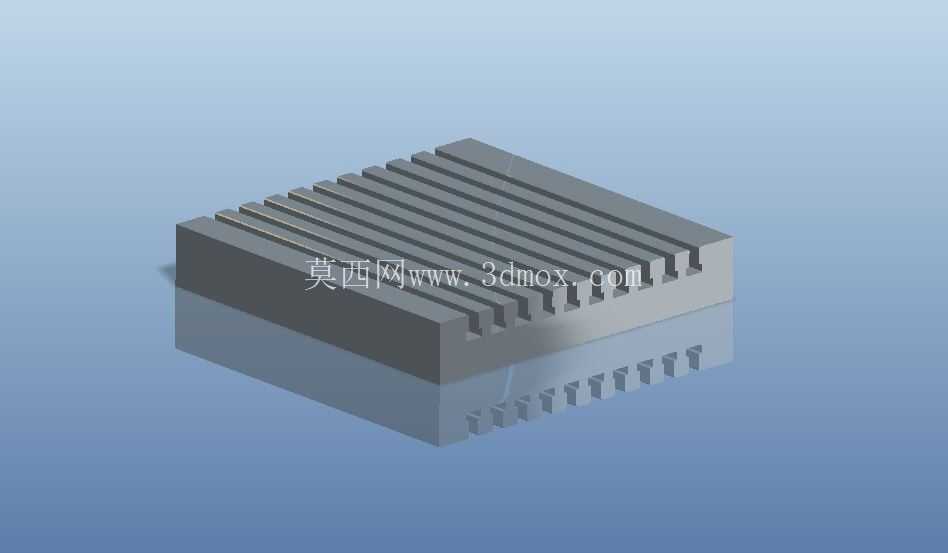

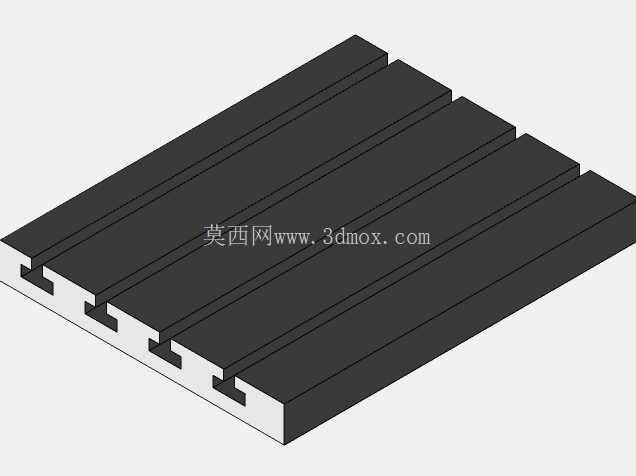

　　从实际使用逻辑来看，基座本体采用整块矩形金属坯料加工成型，顶面平行排布多道通长T型截面滑槽，槽口宽度小于槽腔内部宽度，T型螺栓的头部可从槽端滑入槽腔，锁紧时螺栓头部卡在T型槽的下部台阶面，不会随螺母拧紧发生转动，装夹时可根据工件外形尺寸任意调整螺栓在槽内的位置，适配不同长宽规格的工件、夹具安装，无需在工作台面额外钻孔攻丝，避免破坏基座基准面。基座底面为完整平整安装面，可直接贴合机床工作台、检测平台的台面，通过底面定位保证基座自身的平面度基准，安装时可通过侧边压块或者底部预装的紧固件完成固定，安装边界规整，矩形本体无外凸结构，可直接嵌入标准机床工位的预留安装区间，也可多块拼接组成大尺寸装夹平台。

　　设计过程中首先确定槽体的排布间距：间距过小会削弱基座顶面的结构刚性，大切削载荷下槽间筋板容易发生形变；间距过大则会限制装夹点位的调整自由度，小型工件无法找到合适的锁紧位置，因此槽间距按照通用机床工装的常用装夹尺寸做等距排布，兼顾刚性与调节灵活性。T型槽的截面尺寸严格匹配标准T型螺栓规格，槽腔的转角处预留工艺退刀空间，加工时可通过成型铣刀一次走刀完成槽型加工，槽壁的垂直度、槽底的平面度都按照工装基准件的公差要求控制，保证螺栓滑动顺畅无卡滞，锁紧后螺栓头部与槽底台阶面完全贴合，不会出现局部点接触导致的装夹松动。基座的整体厚度经过载荷校核，在承受重型工件的压紧力以及机床切削带来的交变载荷时，本体不会发生弯曲形变，长期使用后基准面的平面度仍能保持在工装允许的公差范围内。

　　这类T型槽结构除了机床工作台之外，也常集成在焊接工装平台、装配检验工位上，作为通用的装夹基准使用，建模时完整还原了每一道T型槽的截面特征、基座的实体轮廓，结构无多余冗余特征，可直接用于工装方案的布局校核、装夹行程模拟，也可为后续定制专用工装平台提供结构参考。
