ABB千伏级高压步降油浸式变压器设计

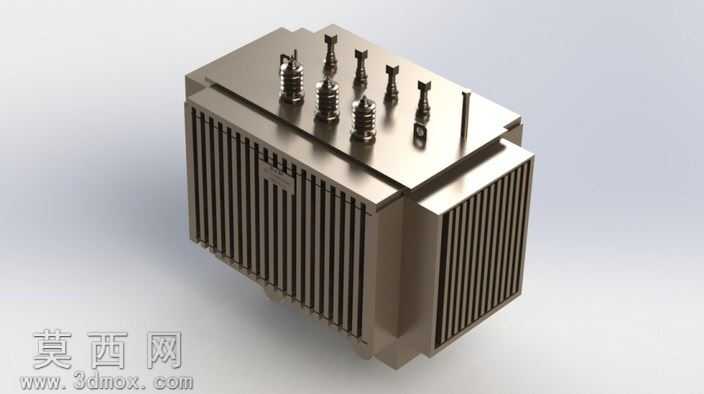

本作品为基于三维建模软件完成的ABB高压步降变压器设计，建模过程严格参考ABB官方公开的同规格产品外观与结构参数，整体尺寸还原度接近实际产品的90%，可根据实际应用场景需求灵活调整缩放比例适配不同电压等级的设计场景。建模初期创作者通过公开渠道检索了大量ABB变压器的产品资料、结构图纸与实拍素材，确定以经典油浸式配电变压器为原型开展建模工作，整体结构还原了油浸式变压器的核心特征：外壳部分采用带散热鳍片的波纹式油箱结构，建模时对每一片散热鳍片的间距、厚度、倾斜角度都做了精准还原，保证外观与真实产品的散热结构完全一致，油箱顶部的高压套管、低压套管、分接开关、油位计、压力释放阀等附属部件都逐一做了精细化建模，每个套管的绝缘子裙边结构、接线端子的造型、顶部压盖的细节都按照真实产品的比例还原，没有省略关键结构特征。材质渲染阶段，为油箱外壳赋予了哑光金属漆材质，模拟真实变压器外壳的防锈涂层质感，散热鳍片部分做了细微的材质色差处理，还原工业产品长期使用的真实质感，顶部的绝缘套管采用半透明的陶瓷材质，调整了材质的折射率与粗糙度参数，模拟高压绝缘子的陶瓷光泽与绝缘质感，接线端子部分采用亮面金属材质，与外壳的哑光质感形成鲜明对比，提升整体模型的真实感。建模过程中采用了参数化建模思路，将变压器的整体长宽高、散热鳍片数量、套管间距等关键尺寸设置为可调整参数，方便后续根据不同规格的变压器产品快速修改模型，结构上还原了油浸式变压器油箱与顶部套管的装配关系，各部件之间的装配间隙、连接结构都符合真实产品的装配逻辑，没有出现结构穿模、比例失调的问题。模型完成后通过渲染软件调整了场景光照，采用柔和的工业产品布光方案，多角度展示变压器的外观结构与细节特征，同时导出了通用格式文件，可适配不同的三维软件打开使用，能够用于电力配电场景的三维可视化展示、工业产品宣传素材制作、配电方案仿真演示等多个场景，模型细节丰富，比例准确，能够直观展现ABB油浸式高压步降变压器的典型外观与结构特征。
