油浸式电力变压器外观结构三维设计

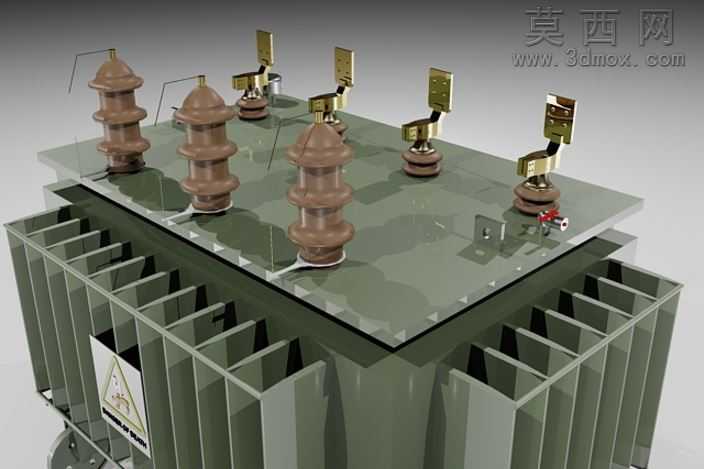

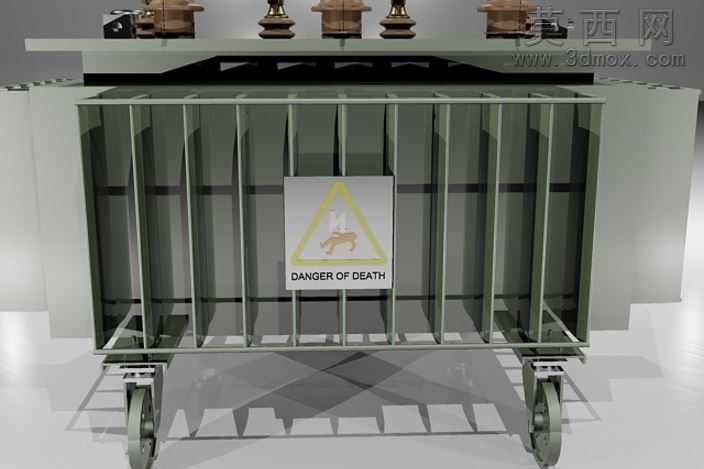

本作品为油浸式电力变压器的外观结构三维设计，建模过程严格参照真实油浸式电力变压器的实体结构比例开展，首先在三维建模环境中搭建整体基准坐标系，先完成变压器核心的油箱主体建模，采用拉伸、抽壳特征构建出容纳变压器油与铁芯绕组的密封箱体结构，箱体侧面的散热翅片通过线性阵列特征完成排布，每一片散热翅片的厚度、间距、倾斜角度都参考真实工业产品的散热设计参数设置，保证结构还原度的同时也符合实际产品的散热逻辑。箱体顶部的箱盖部分采用平面拉伸后添加安装孔位的方式制作，所有孔位的位置与顶部配件的安装基准完全对齐，避免后续装配出现错位问题。顶部的高压绝缘套管采用旋转凸台特征完成主体瓷质结构建模，逐层添加伞裙结构来还原真实套管的防污闪外形，套管底部的金属固定法兰、顶部的接线端子都单独建模后装配到箱盖对应的安装位，不同电压等级的套管在尺寸、伞裙数量上做了明确区分，还原真实变压器的接线布局。顶部的分接开关、低压接线排、压力释放阀等附属配件都按照实际位置逐一建模装配，接线排的金属连接片、固定螺栓都做了细节还原，箱体侧面的警示标识铭牌通过贴图材质实现，还原真实产品的标识特征。材质渲染阶段，箱体与散热翅片采用哑光军绿色金属漆材质，模拟真实变压器外壳的喷涂质感，绝缘套管采用棕褐色半哑光陶瓷材质，添加细微的表面颗粒质感还原瓷件的真实触感，金属接线端子、法兰部分采用抛光黄铜与镀锌钢材质，区分不同金属部件的表面光泽差异，变压器油在箱体内部做了半透明的深色油液材质，通过半透明效果体现油箱的密封容纳特性。设计思路上优先还原产品的外观识别特征，在保证整体比例准确的基础上简化了内部铁芯绕组的复杂结构，重点突出外部可观测的结构细节，既可以作为电力设备科普展示的三维素材，也可以作为场景搭建、礼品摆件设计的参考模型，整体模型布线规整，装配层级清晰，各部件的分组明确，方便后续进行结构拆解、动画演示等二次创作，渲染输出的效果图光影柔和，金属与陶瓷材质的质感区分明确，结构细节清晰可辨，完整呈现了油浸式电力变压器的典型外观特征。
