1MVA油浸式电力变压器结构三维模型

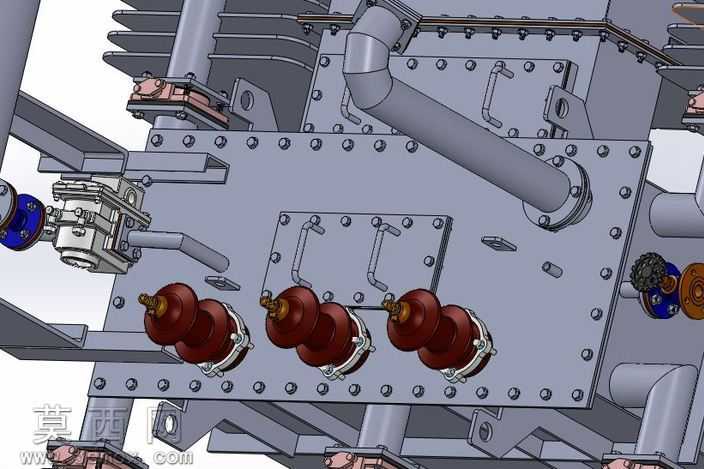

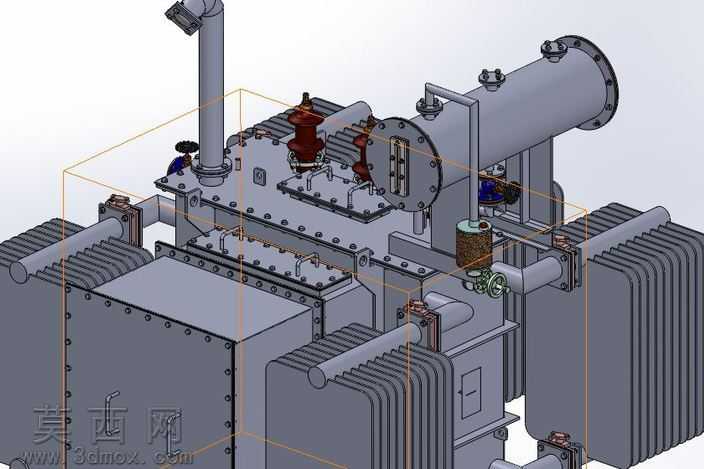

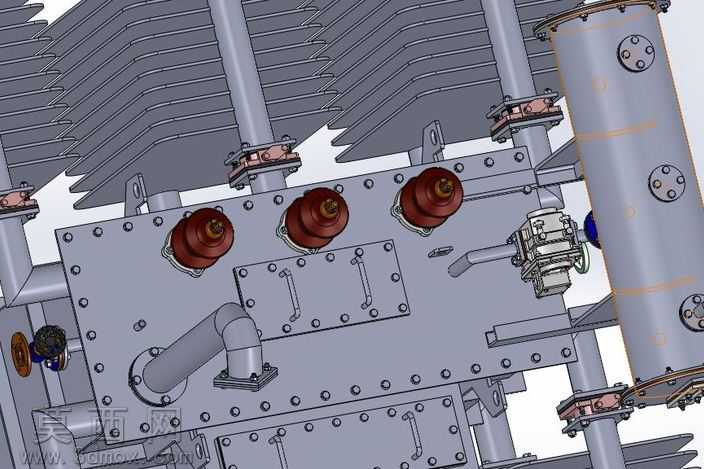

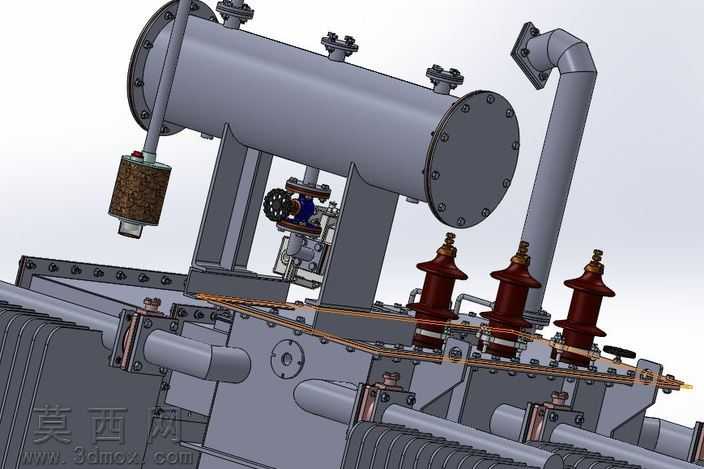

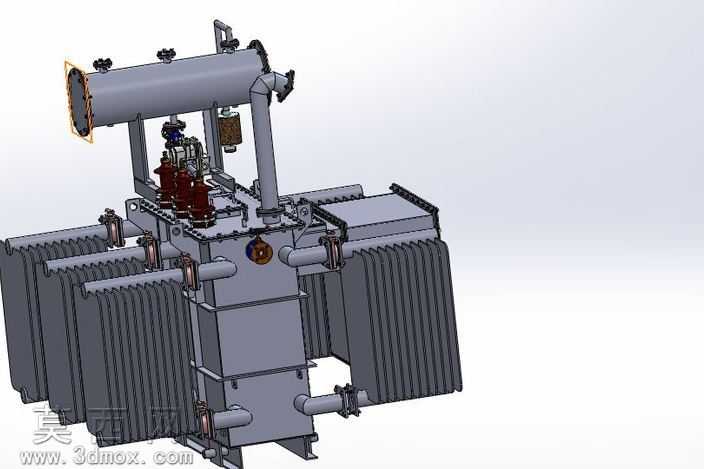

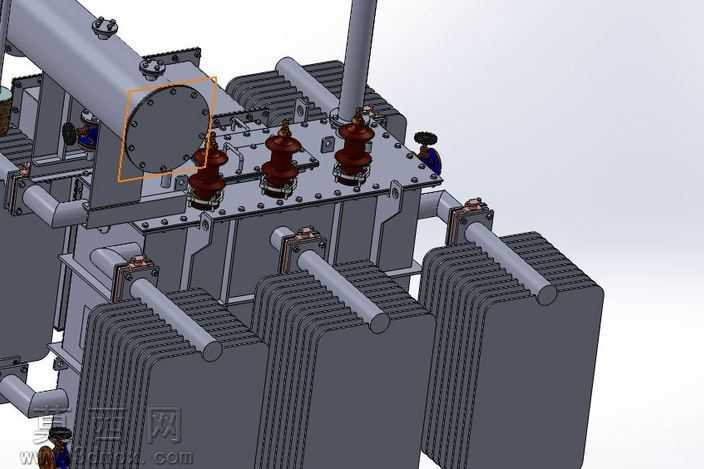

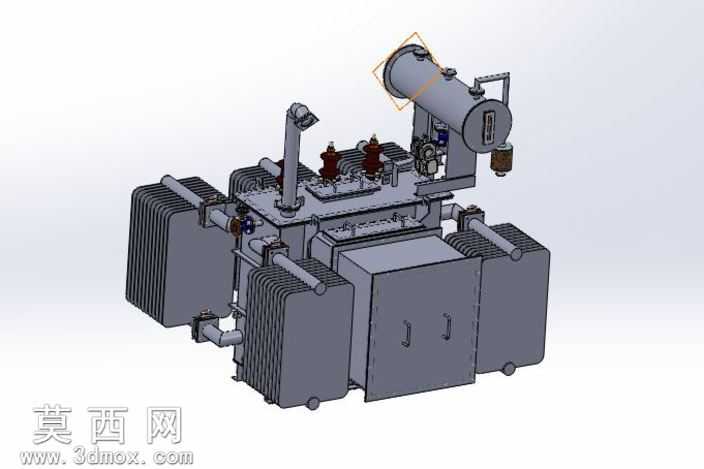

本模型为1MVA容量油浸式电力变压器的完整三维结构模型，建模过程严格遵循油浸式电力变压器的实际工业设计规范，先从核心的器身部分展开建模：首先完成铁芯叠片结构的参数化搭建，还原铁芯多级步进式叠片的层叠结构，匹配实际硅钢片的叠装间隙与接缝结构，保证铁芯结构的尺寸精度；随后完成高低压绕组的建模，区分高压绕组与低压绕组的层绕结构，还原绕组的绝缘层间隔、引出线排布结构，精准还原绕组与铁芯的装配位置关系。在油箱与散热结构建模阶段，先构建波纹式油箱的主体壳体，还原油箱的焊接法兰结构、箱沿密封槽位、放油阀与油样阀的安装接口，再逐一搭建油箱侧壁的波纹散热片组，还原每一片散热片的冲压波纹结构、与油箱的焊接连接位，保证散热结构的装配逻辑与实物一致。顶部组件建模部分，完整还原储油柜的圆筒形壳体、端盖法兰结构、油位计安装位、吸湿器连接管路，其中吸湿器部分还原了内部硅胶容纳腔、呼吸气道结构、与储油柜的连接法兰；同时完成高压套管的建模，还原套管的瓷裙绝缘结构、顶部接线端子、底部与油箱的密封安装结构，还原三个高压套管的相序排布位置；此外还搭建了气体继电器的连通管路结构、压力释放阀的安装位、分接开关的操作机构与传动结构，还原顶部所有组件的管路连接逻辑与装配关系。建模过程中对所有标准件如法兰螺栓、密封垫圈、阀门手柄都做了参数化还原，保证各部件的装配干涉检查符合实际装配要求；材质渲染阶段，为油箱壳体赋予哑光灰色金属漆材质，波纹散热片匹配同色系金属材质，高压套管赋予棕红色陶瓷绝缘材质，储油柜与管路赋予深灰色金属材质，吸湿器内部还原棕色硅胶颗粒的材质效果，接线端子赋予亮面铜质金属材质，所有材质的粗糙度、反光度都匹配实物的视觉特征。整体模型完整还原了油浸式电力变压器从内部器身到外部附件的全部结构，各部件的连接关系、安装位置都严格参照真实1MVA电力变压器的设计图纸，可用于电力设备结构教学、变电场景搭建、产品结构展示等场景，模型结构拆分清晰，各部件可单独编辑调整，方便后续的结构拆解演示与参数修改。
