三工位渐进式切削冲压加工刀具结构

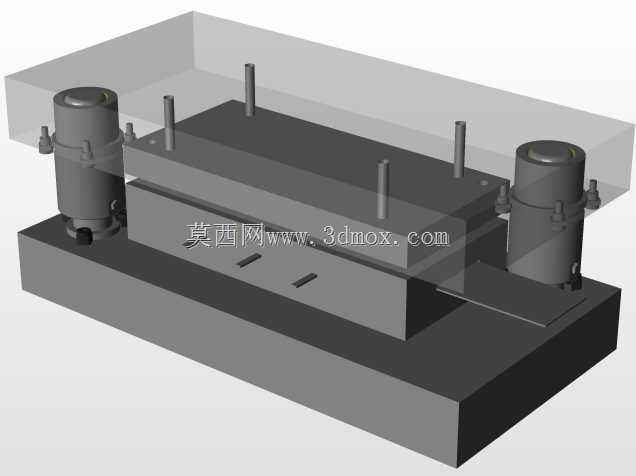

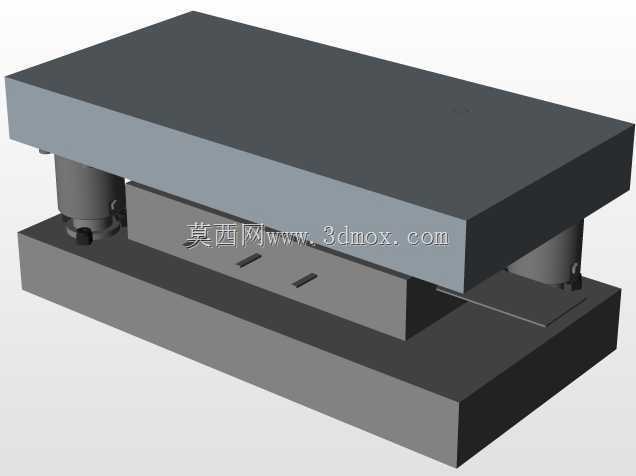

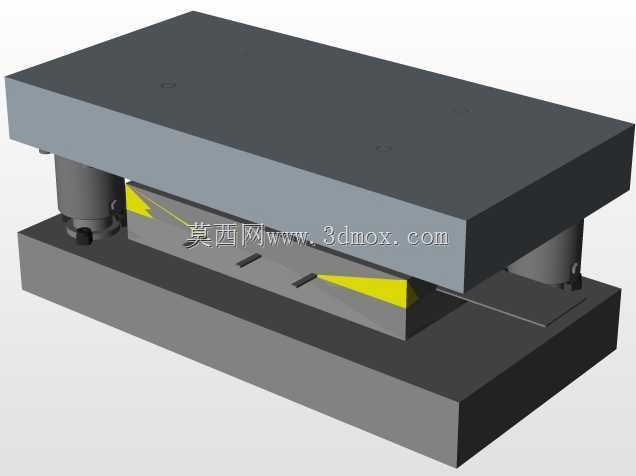

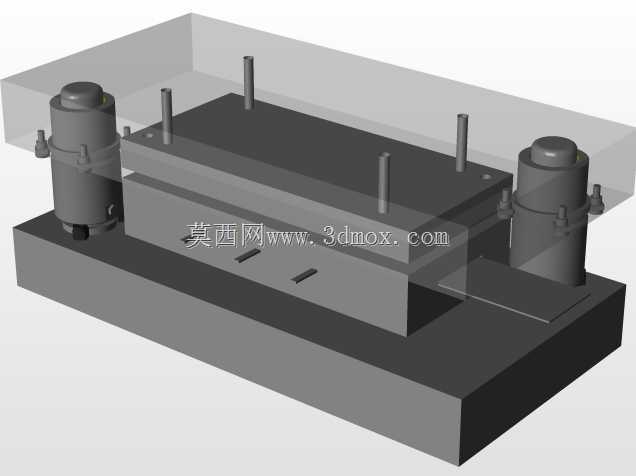

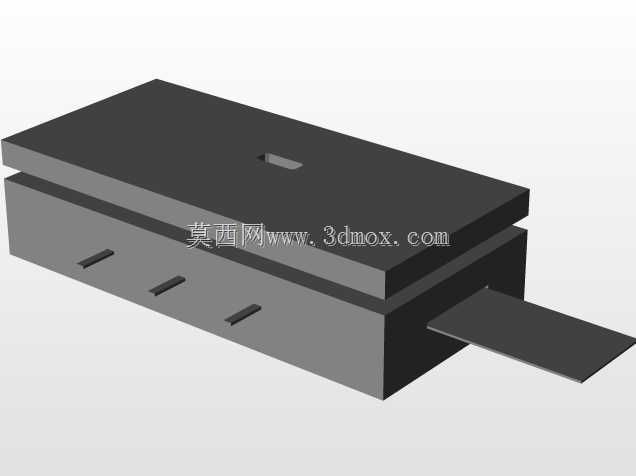

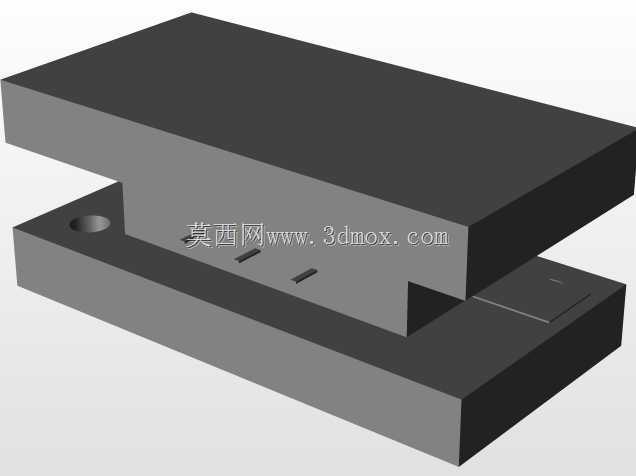

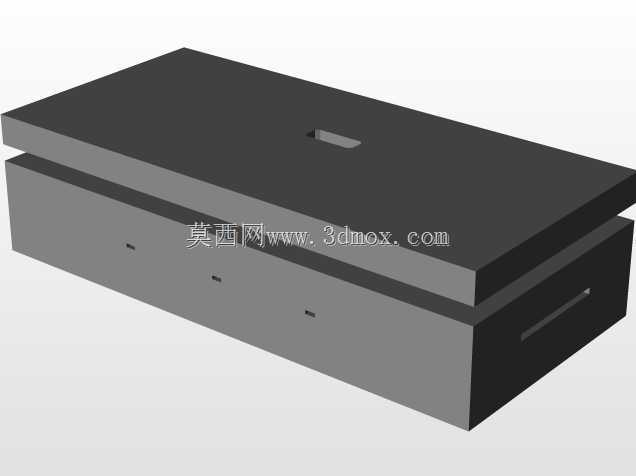

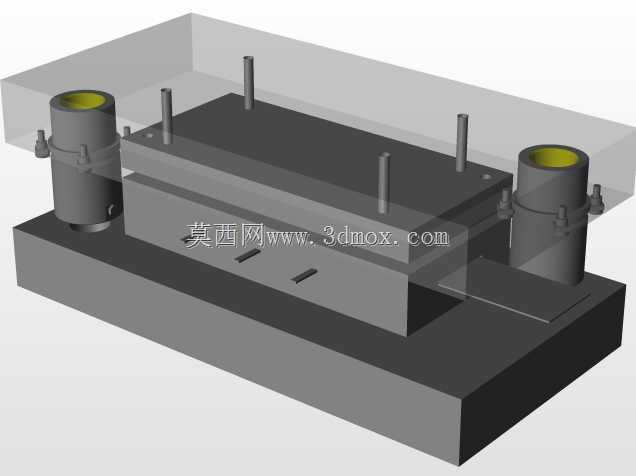

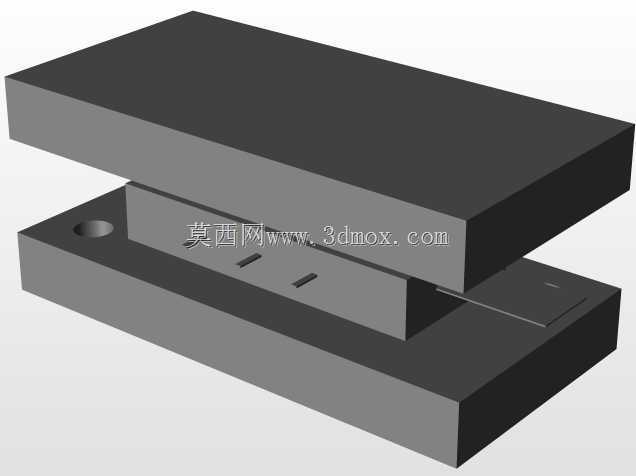

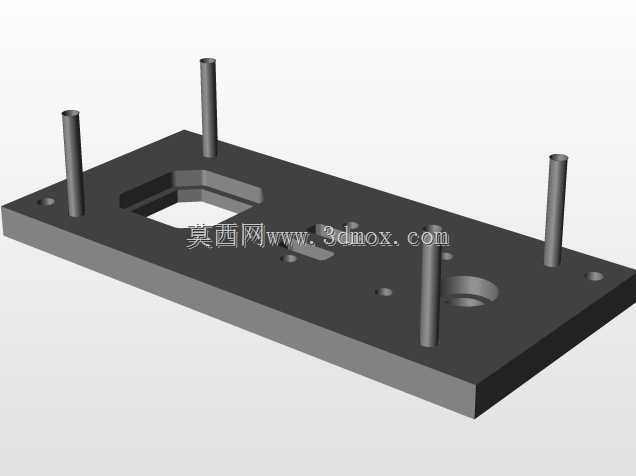

　　在连续冲压生产线的工位布局设计中，这类三工位渐进式切削刀具主要适配中小尺寸金属薄板件的批量连续加工场景，常见于电子接插件、小型五金结构件的高速冲压产线，能够在单次条料送进周期内完成多道工序的同步加工，大幅减少单工序模具的换装与工件周转耗时。整套刀具的工位排布遵循冲压工序的先后逻辑，前两个工位承担冲孔作业，可根据工件的孔位分布要求调整凸模的安装位置与冲裁间隙，适配不同厚度板材的冲裁断面质量要求，第三个工位为最终下料工位，将完成冲孔加工的工件从条料上分离，直接得到成型的加工件。设计过程中重点考量了工位间的步距匹配精度，每个工位的定位靠结构都对应条料的导正孔位置，避免条料送进过程中出现偏移导致孔位同轴度超差、下料轮廓错位的问题，

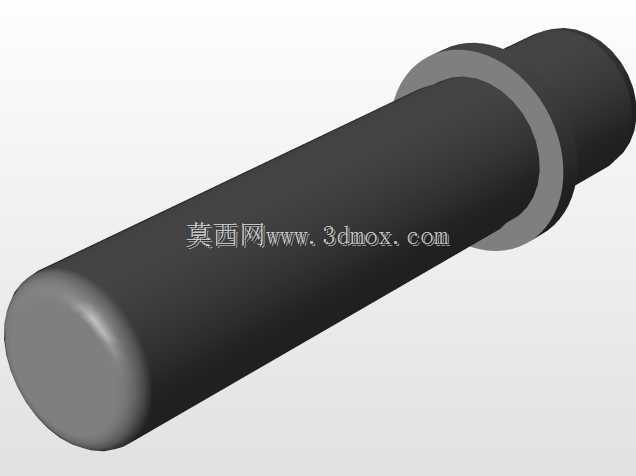

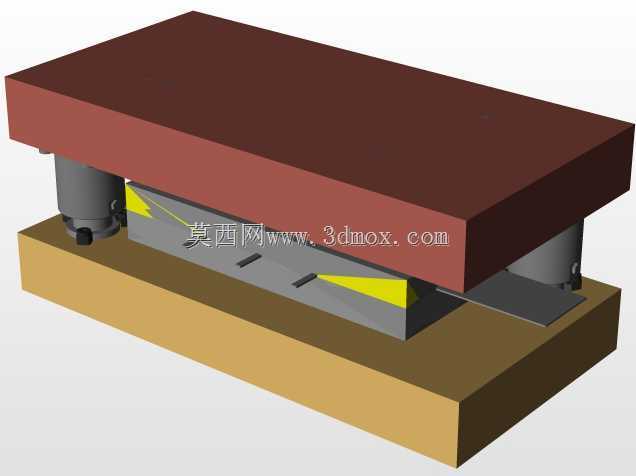

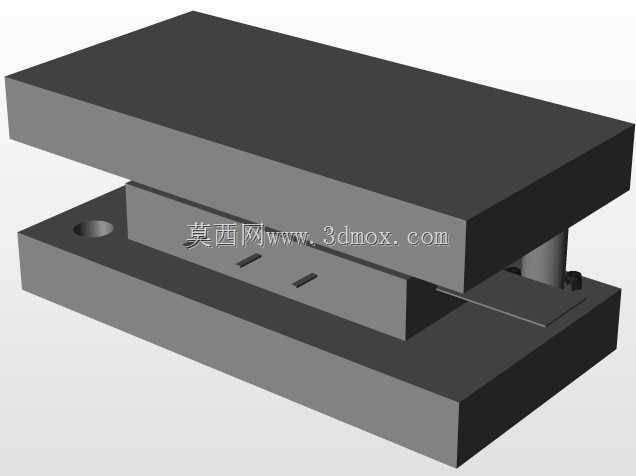

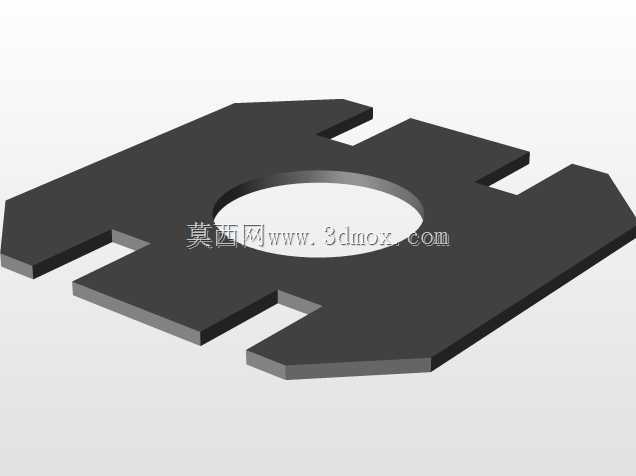

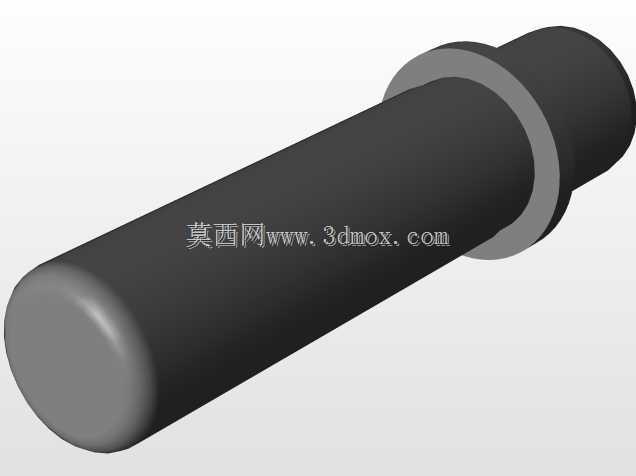

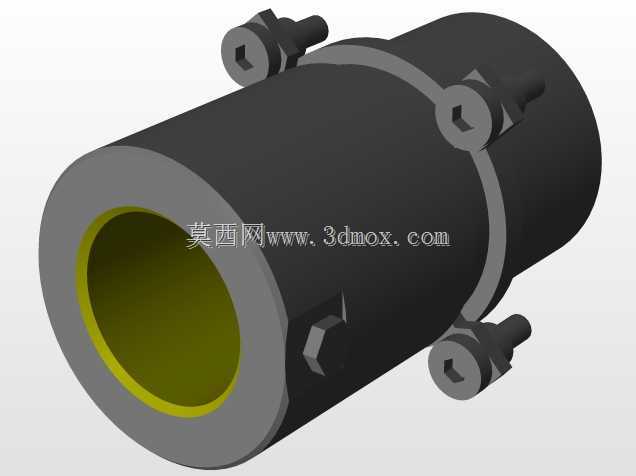

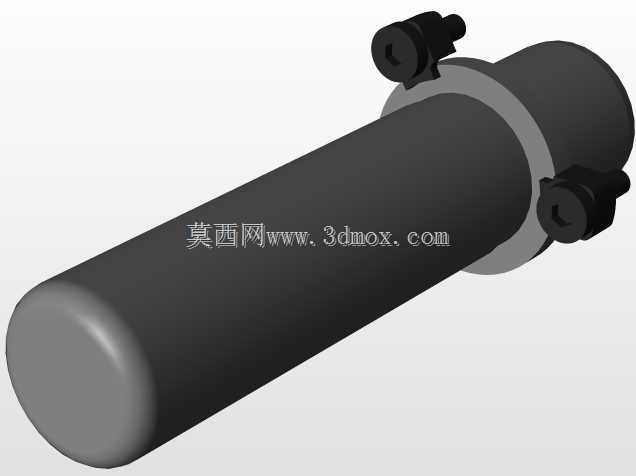

　　凸模与凹模的配合间隙根据常见冲压板材的厚度区间做了预留，可适配0.5-2mm厚度的冷轧钢板、铝板等常用冲压材料。刀具的安装边界与常规标准压力机的滑块模柄尺寸、下工作台装夹槽位适配，整体闭合高度符合中小吨位开式压力机的装模行程范围，不需要额外改装设备即可完成装夹调试。外形上，刀具的模座采用六边形结构设计，相比常规矩形模座能够减少安装空间占用，同时提升模座的整体刚性，减少连续冲压过程中模座的形变偏移，保证长时间高速冲压下的加工精度。冲裁工位的卸料结构采用弹性卸料设计，能够在冲裁完成后及时将卡滞在凸模上的条料剥离，避免带料问题影响后续送进，每个工位的凹模都做了落料斜度设计，减少冲裁废料的卡滞概率，不需要频繁停机清理凹模洞口。

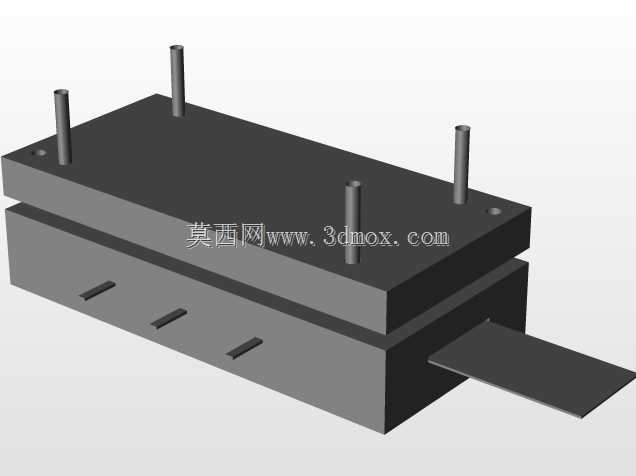

　　在实际生产应用中，这类渐进式刀具不需要人工在工序间转运工件，条料通过自动送料机送入模具后即可连续完成加工，单分钟冲程次数可达到120次以上，相比单工序分散加工的模式，加工效率能够提升3倍以上，同时减少了多次定位带来的形位公差累积，成品件的孔位与轮廓的位置精度可稳定控制在0.05mm以内，适合大批量零件的连续化生产。设计时还在每个工位的对应位置设置了误送料检测结构的安装位，可加装传感器检测条料送进步距是否准确，一旦出现送料不到位的情况即可触发设备停机，避免损坏凸模与凹模结构，降低模具维修成本。
