数控车床轴类零件自动上下料机构

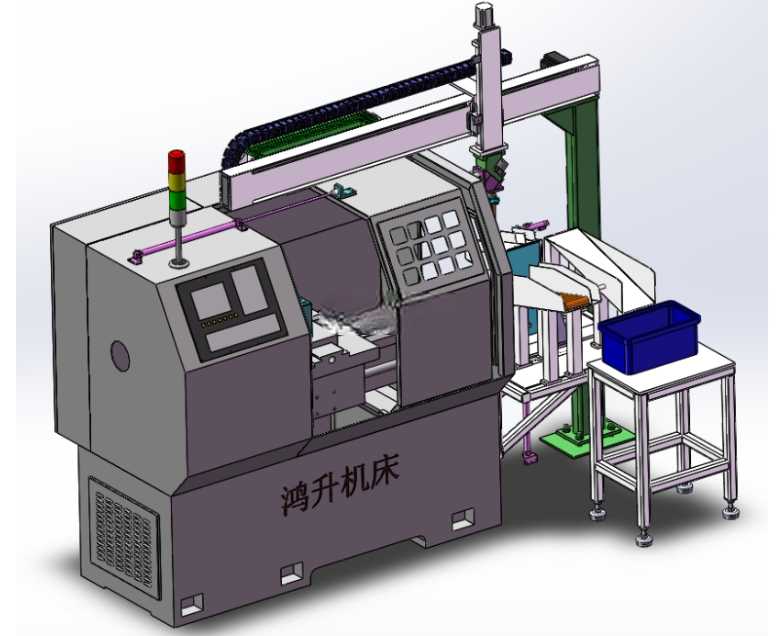

　　这套机构主要面向轴类零件批量数控加工场景，适配常规卧式数控车床的工位布局，解决传统人工上下料效率低、重复定位误差大、高危工序人力依赖强的痛点，覆盖车削外圆、端面加工、铣槽等多工序的工件流转需求，可兼容同类型不同直径规格的轴类毛坯，适配小批量多品种的柔性混线生产模式。设计阶段优先考虑现场安装的适配性，采用简易桁架两轴直角坐标机械手作为主体移载结构，整体安装边界贴合常规车床的侧方工位预留空间，不需要对原有车床床身进行大规模破坏性改造，桁架的横梁跨度可根据现场车床的进料口高度、料仓布置位置做适配调整，Z向滑台的行程覆盖车床卡盘中心到料仓出料位的高度差，移载过程的运动路径避开车床刀塔、防护门的运动干涉区，

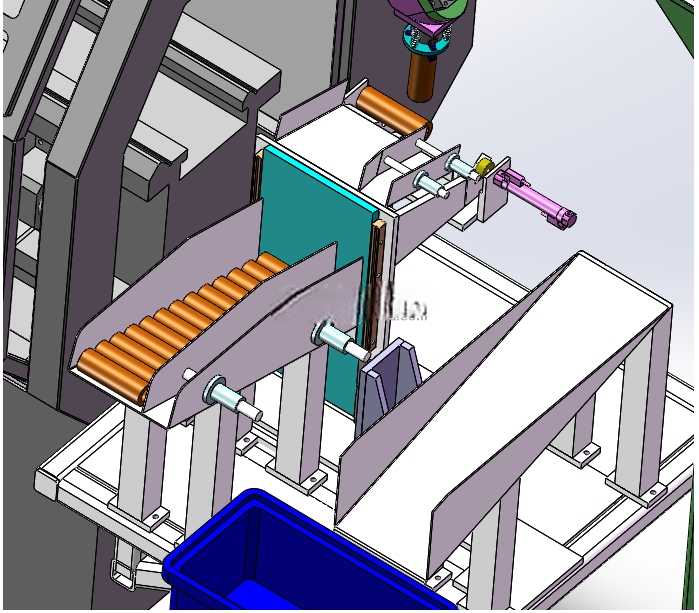

　　保证自动运行时不会与车床原有部件发生碰撞。末端执行器选用通用三爪气动手指，夹持行程覆盖常见轴类毛坯的直径范围，手指内侧做防滑纹理处理，配合弹簧缓冲结构，避免送料顶进时刚性冲击损伤工件表面或卡盘定位面，夹持力可根据工件重量通过气源压力灵活调节，兼顾夹持稳定性与薄壁工件的防变形需求。供料单元采用后端下坡段顶升式进料仓，依靠工件自重沿倾斜料道滑至顶升位，顶升机构逐件将工件顶至取料高度，避免叠料、卡料问题，料仓的储料容量可根据单批次加工节拍调整，减少人工补料频次；出料侧搭配伺服滑台点阵式收料仓，加工完成的工件由机械手从卡盘取出后，按预设点阵位置依次摆放，便于后续工序的转运与计数。整套机构的气路、线路沿桁架型材内腔走线，

　　外部预留与车床系统对接的IO接口，可实现与车床加工节拍的联动，待车床卡盘松开、防护门打开到位后触发取料动作，上料到位后发送信号给车床系统启动加工，整个动作逻辑贴合现有数控加工的操作流程，一线操作人员不需要经过复杂培训即可完成日常操作与基础维护。机构的各连接部位采用标准件装配，模块化拆分的设计便于后期易损件的更换，三爪手指的夹爪块可根据特殊工件的夹持需求快速更换，不需要改动整体安装结构，可适配不同批次的异形轴类加工需求，有效降低工序间的人力投入，稳定上下料的定位精度，减少人工装夹带来的尺寸偏差，保障批量加工的产品一致性。
