NX CAM二维饰面开放墙加工路径设计

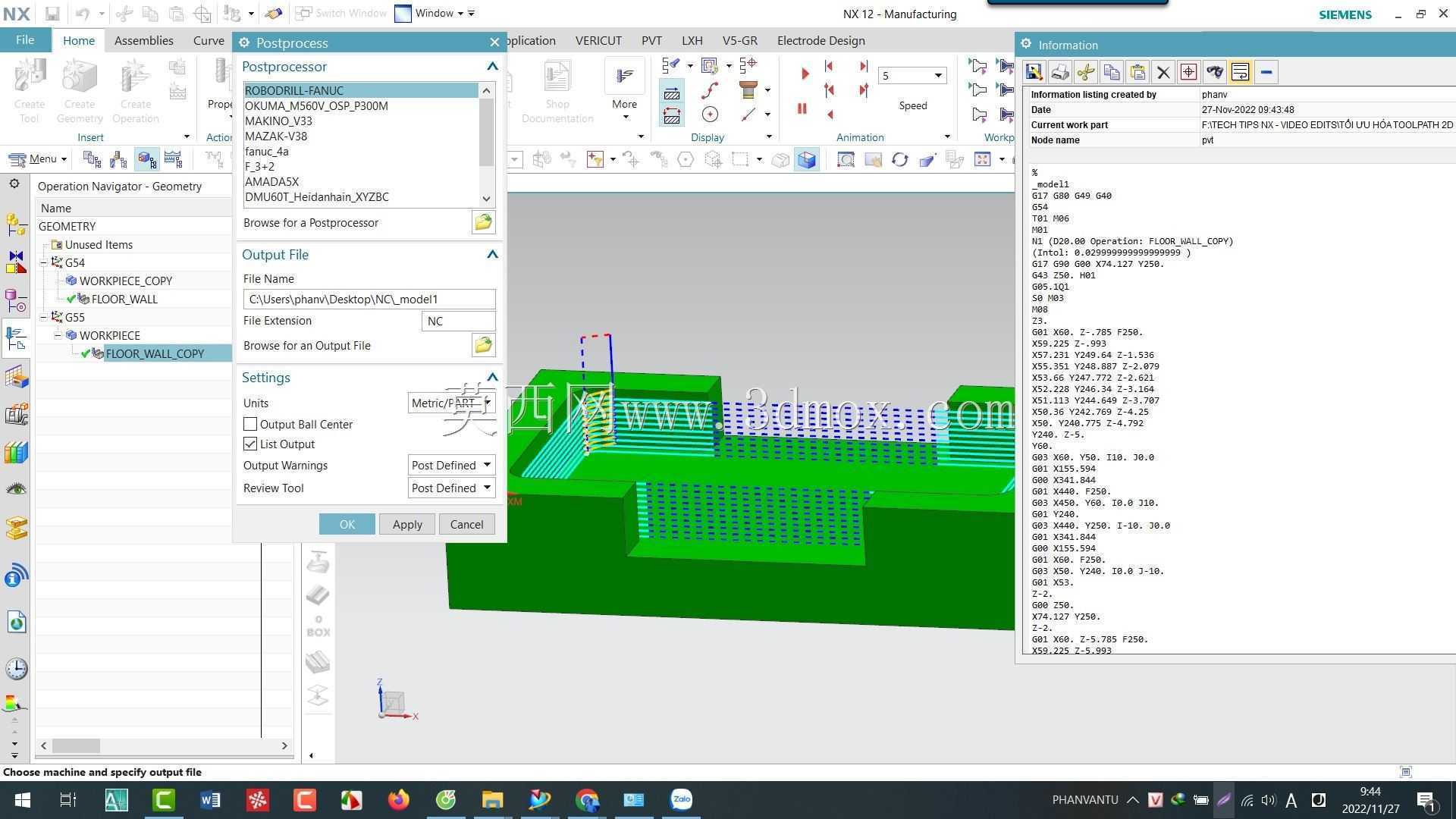

　　这套二维饰面开放墙的加工路径方案，主要面向建材加工领域的饰面板开槽、立面成型工序，适配中小型数控铣床的加工场景，可直接对接车间现有NX编程环境落地使用。从实际加工场景来看，这类开放墙结构多应用于装配式墙面的拼接卡槽、设备外饰面的安装基座加工，加工过程中需要兼顾饰面的表面光洁度与墙体结构的尺寸精度，避免后续拼接出现缝隙不均、安装错位的问题。设计这套刀路时，优先考虑了开放区域的进刀退刀路径，将进刀点设置在工件外侧的工艺余量区，避免垂直下刀在饰面表面留下接刀痕，同时针对开放墙的侧壁加工，采用分层顺铣的走刀方式，减少刀具让刀带来的侧壁垂直度偏差，保证墙体立面的平面度控制在常规铣削加工的公差范围内。从结构边界来看，

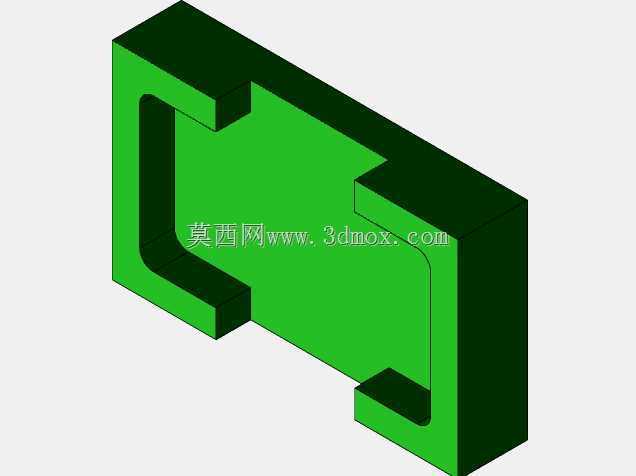

　　该加工路径适配的开放墙结构为单侧开放的槽型结构，加工时无需考虑封闭型腔的排屑问题，刀路规划中特意将每层切削的抬刀高度设置为安全高度以上5mm，避免快速移动时刀具刮蹭已加工的饰面表面，同时针对饰面区域的精加工，预留了0.2mm的精加工余量，采用小切深、高进给的走刀参数，保证饰面加工后无明显刀纹，满足后续表面处理的基础要求。在功能特性上，这套刀路支持自定义加工区域的边界延伸，可根据不同尺寸的饰面板材调整加工范围，无需重新绘制加工几何体，对于同系列不同规格的开放墙结构，仅需调整切削参数即可快速生成适配的加工路径，大幅减少重复编程的工作量。实际落地测试中，该刀路在普通立式数控铣床上运行稳定，加工过程中排屑顺畅，无撞刀、过切风险，

　　加工完成的开放墙结构拼接配合间隙可控制在0.1mm以内，完全满足装配式饰面的安装精度要求，同时刀路的空行程占比控制在15%以内，有效提升了单工件的加工效率，降低了单件加工的刀具损耗。设计过程中还考虑了刀具磨损后的补偿调整，刀路支持在机床端直接输入刀具半径补偿值，无需重新后处理程序，方便现场操作人员根据刀具实际磨损情况微调加工尺寸，减少机床待机调整的时间。
