外啮合齿轮泵爆炸视图结构设计

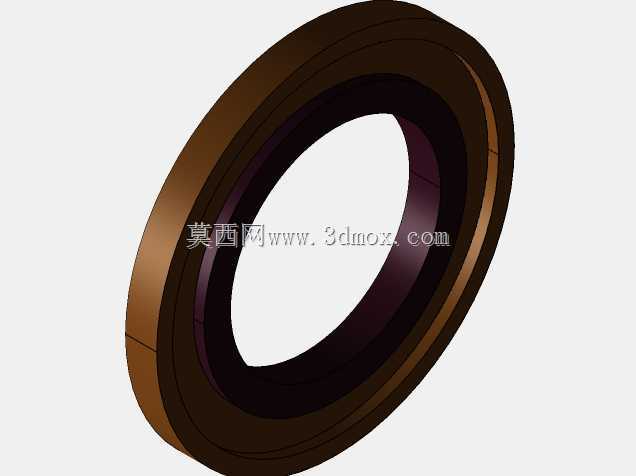

　　在液压传动系统的流体输送环节，外啮合齿轮泵是应用占比极高的动力元件，这类结构依靠一对参数完全匹配的渐开线齿轮在泵壳内腔的啮合转动，通过轮齿脱开与啮合过程中密封腔容积的周期性变化，完成低压油液吸入、高压油液排出的完整工作循环，常见于机床液压站、工程机械液压回路、润滑系统供油单元等场景，能在中低压工况下稳定输送粘度适配的液压油或润滑介质。从结构设计逻辑来看，这款齿轮泵采用分体式泵壳结构，进出油口布置在泵体同侧端面上，安装时可直接对接油路块的标准油口，无需额外加装过渡接头，能有效缩减液压站的整体布局空间。主动齿轮轴伸出端设置有密封组件安装位，可适配骨架油封或机械密封结构，避免高压工况下油液沿轴向外泄漏，

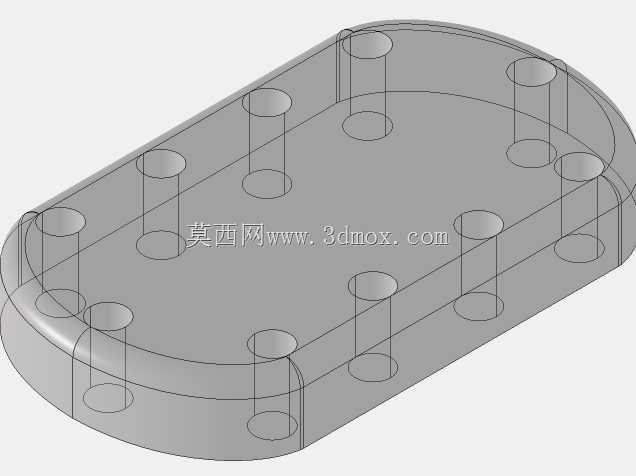

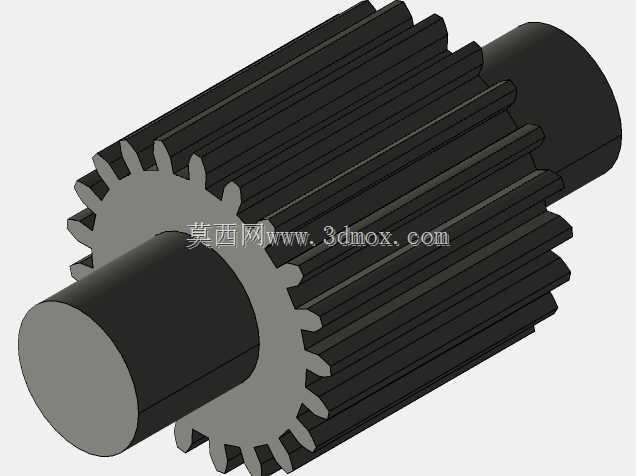

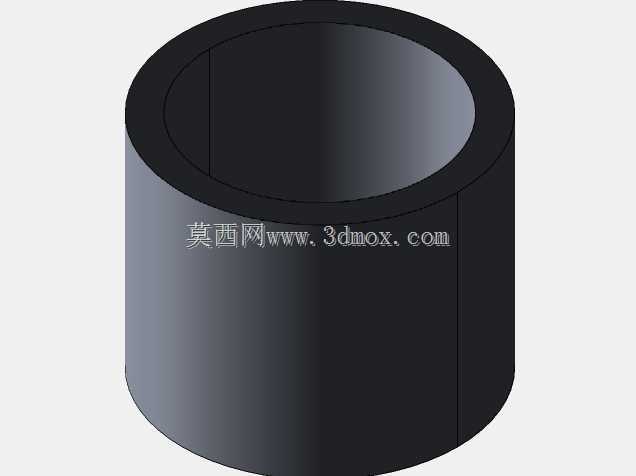

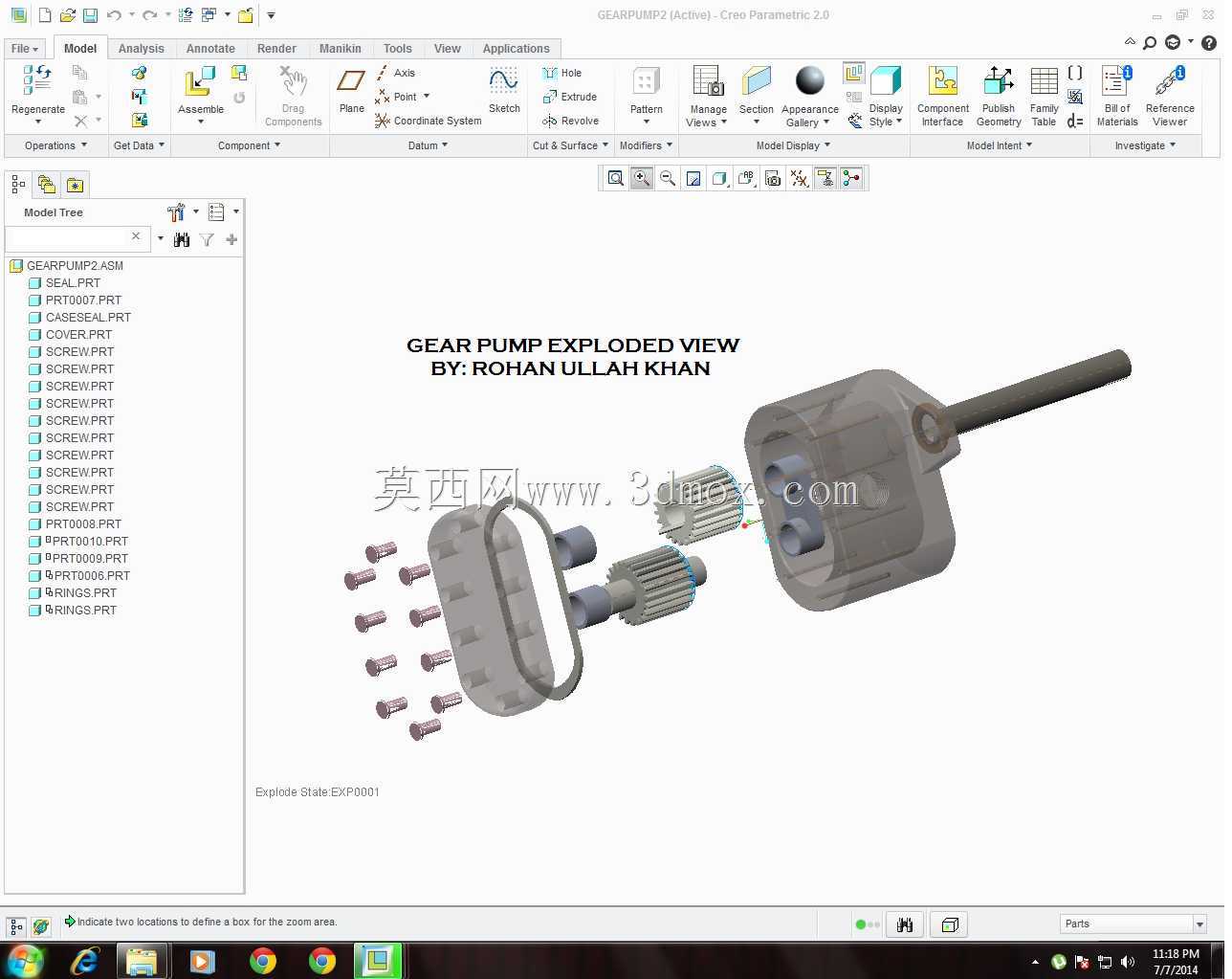

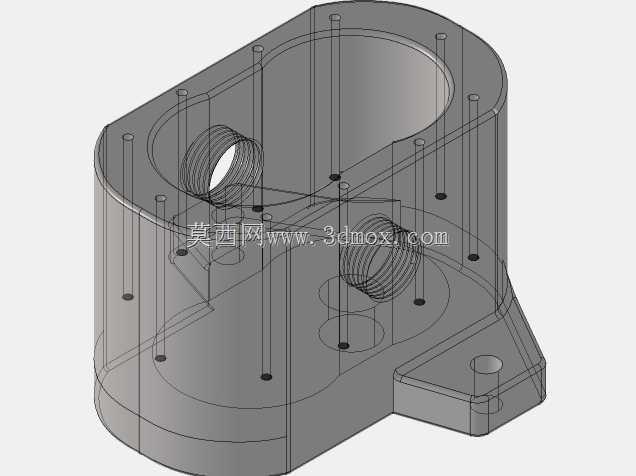

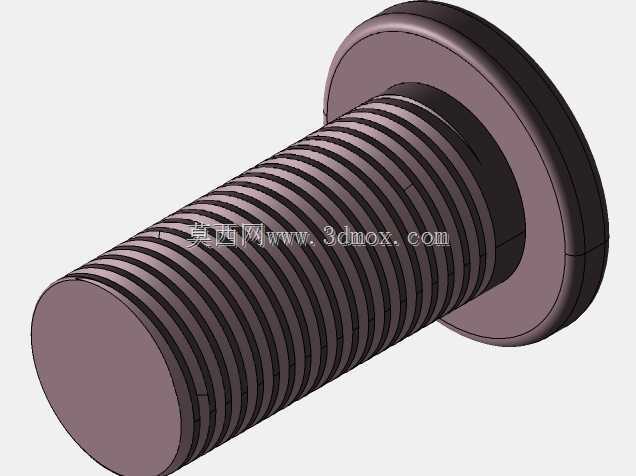

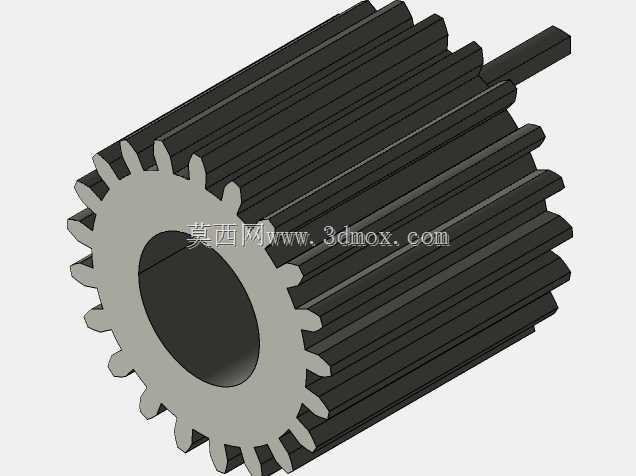

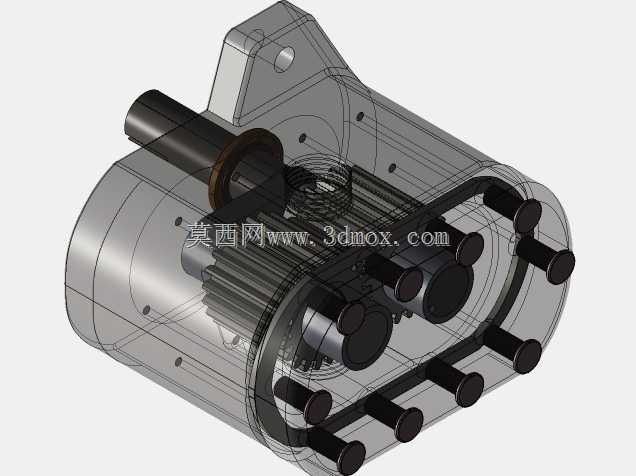

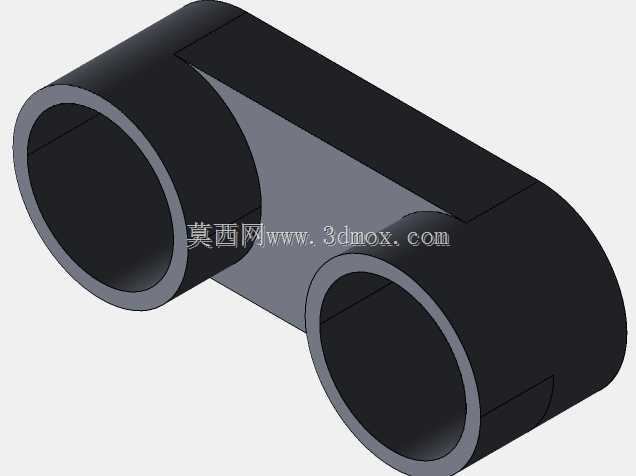

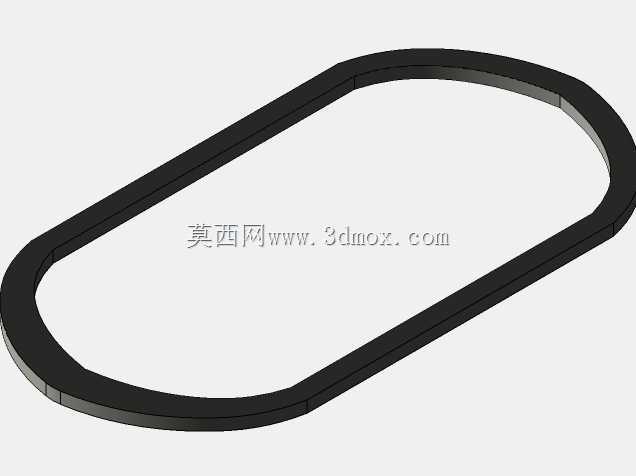

　　齿轮两端面与前后端盖之间设置有浮动侧板结构，可随工作压力变化自动补偿端面间隙，将容积效率维持在较高水平。从安装边界来看，泵体外壳设置有两个同轴定位销孔与四个对称布置的安装螺纹孔，可直接固定在安装法兰或电机端盖上，主动轴的轴伸尺寸、键槽规格均符合通用液压泵的安装接口标准，可直接替换同排量规格的现有齿轮泵，无需对原有安装基座做二次加工。爆炸视图中可清晰看到所有组成零件的装配关系：一对啮合齿轮分别通过轴承支撑在前后端盖的轴承位上，泵壳内腔的轮廓与齿轮齿顶圆保持极小的配合间隙，端盖与泵壳之间设置有密封槽用于安装O型密封圈，多组内六角螺钉沿泵壳周边均匀布置，保证合模后各结合面的压紧力均匀，避免出现局部泄漏点。

　　这类齿轮泵的结构设计没有复杂的配流机构，零件数量少，加工工艺性好，齿轮采用常用的20°压力角渐开线齿形，普通滚齿设备即可完成齿形加工，泵壳、端盖类零件采用铸铁材质时可通过压铸或铣削加工成型，量产成本较低，日常维护时仅需拆解端盖即可检查齿轮磨损情况、更换密封件，后期运维难度低。在实际选型适配时，可根据系统所需的工作压力、额定流量调整齿轮的齿宽、模数参数，齿宽越大单转排量越高，但对应的轴承受力也会相应增大，设计时需要匹配对应载荷等级的支撑轴承，避免长期高负载运行出现轴承过早失效的问题。
