发动机燃油系统富勒泵总成结构设计

　　在车用内燃机、小型工程机械动力单元的燃油供给回路中，富勒泵总成是承担燃油精准输送、压力稳定调控的核心执行部件，直接关联动力单元的空燃比控制精度、怠速稳定性以及全工况下的动力输出平顺性，其结构可靠性直接决定了燃油系统的故障间隔周期。从实际装车应用场景来看，这类泵体总成多适配于小排量往复式内燃机，安装位置通常处于燃油箱与高压喷油轨之间的低压供油段，需要在整机振动、舱内温度交变、燃油介质长期冲刷的工况下持续稳定工作，因此结构设计阶段需要同时兼顾密封可靠性、运动副耐磨性能以及安装适配性。

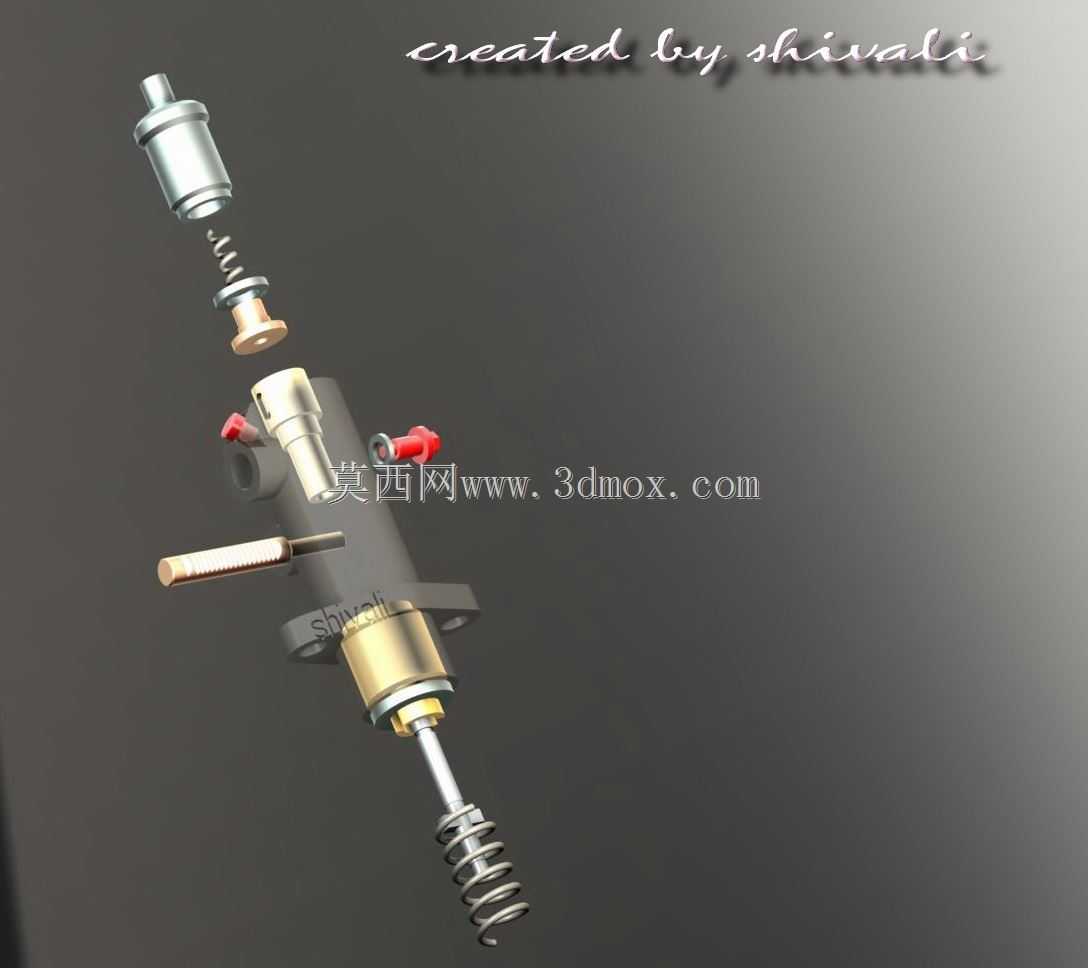

　　从结构功能拆分来看，该总成集成了燃油增压、压力溢流调节、油路通断控制多个功能模块：主体柱塞副采用阶梯式轴类结构，配合复位弹簧实现往复抽吸动作，弹簧的预紧力参数经过匹配计算，能够保证额定转速下的供油流量满足整机全负荷工况的燃油需求，同时避免过大的弹簧预紧力导致驱动端负载异常升高。泵体侧面设置的两个带红色防护帽的接口分别为进油口与回油口，接口采用标准外螺纹连接形式，能够适配常规燃油管路的快装接头，安装时无需额外定制转接件，降低现场装配的复杂度。泵体下部的安装法兰设置了两个对称的安装孔位，孔位间距、法兰端面的平面度公差均按照通用内燃机附件安装规范设计，能够直接匹配对应机型的缸体侧安装位，安装后法兰面与安装基座之间加装耐油密封垫片即可实现密封，无需额外涂覆密封胶，方便后期维护拆解。

　　设计过程中，运动副的配合间隙是核心控制参数：柱塞与泵腔的配合间隙控制在微米级，既保证柱塞往复运动的顺畅性，避免卡滞风险，又能将燃油泄漏量控制在允许范围内，保证泵油效率。泵体上集成的手动放气螺钉结构，能够在首次加注燃油、或者系统检修后快速排出油路内的空气，避免气阻导致的供油中断问题，这个细节结构是售后维修场景中高频使用的功能点，设计时特意将放气螺钉设置在泵体侧面易操作的位置，无需拆解周边附件即可完成放气操作。整体外形采用细长轴式布局，最大径向尺寸控制在较小范围内，能够适配发动机舱内紧凑的安装空间，避免与周边的进气管路、线束支架产生运动干涉，所有外露金属部件均做了镀覆处理，能够抵御燃油介质腐蚀以及舱内凝露导致的锈蚀问题，延长部件的使用寿命。
