交流稳压系统用过滤器头铸件结构设计

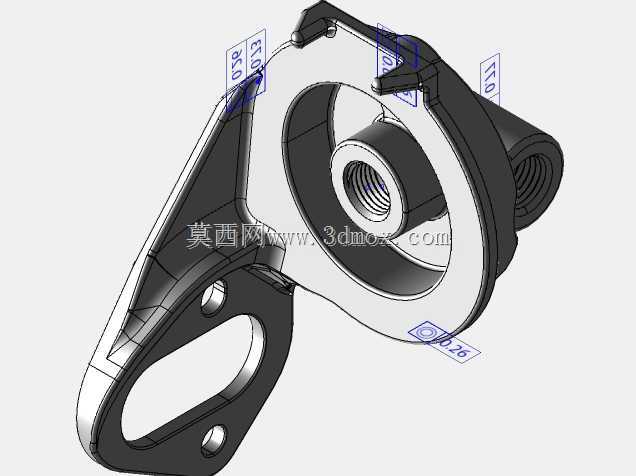

　　在交流稳压配套流体处理单元的实际工程场景中，过滤器头铸件是衔接过滤滤芯、外部管路与稳压设备本体的核心承载构件，这类铸件多采用砂型铸造成型后做时效处理，消除内应力避免后续机加工或使用过程中出现形变，影响密封性能。从实际安装边界来看，该铸件的接口端面预留了标准的螺栓孔位，孔位同轴度公差控制在0.05mm以内，能够直接匹配现有稳压设备的流体进出接口，不需要额外做转接件设计，可大幅降低现场装配的适配成本。

　　设计这类铸件时，首先要考虑流体流经时的压损控制，内部流道采用圆弧过渡结构，避免直角转折造成的流体紊流，减少介质流动过程中的能量损耗，同时流道内壁的铸造粗糙度要求达到Ra6.3以下，减少杂质挂壁的概率，降低后续运维的清理频次。其次要兼顾承压能力，铸件壁厚根据不同部位的受力情况做差异化设计，接口法兰位置壁厚加厚2mm，应对管路连接时的紧固应力，流道主体壁厚均匀控制在4mm，既保证1.6MPa额定工作压力下的结构强度，又不会造成材料浪费、增加铸件整体重量。

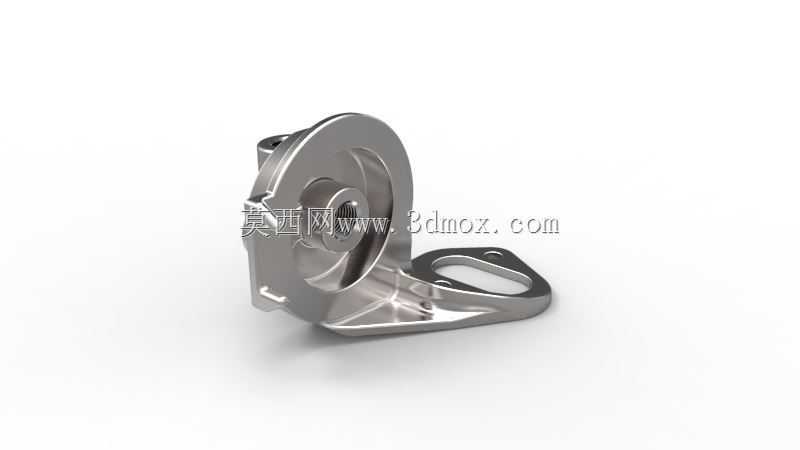

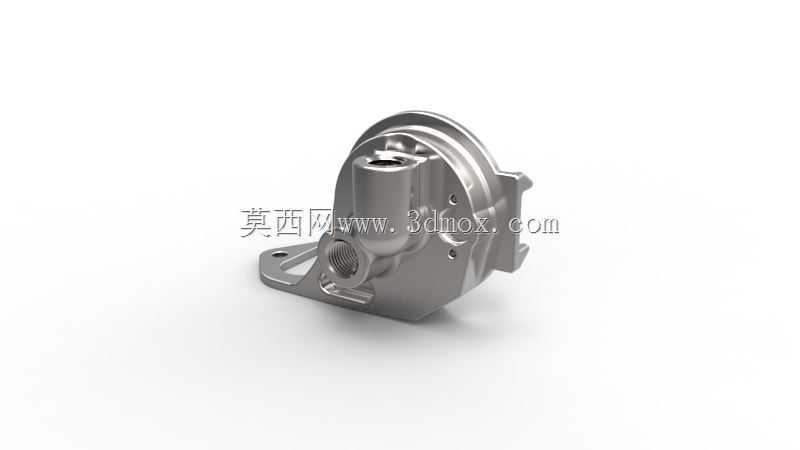

　　从功能特性上看，该铸件集成了滤芯安装座、泄压接口、进出液通路三个核心功能区，滤芯安装座位置设计了环形密封槽，可直接嵌入标准O型密封圈，装配后密封可靠性高，不会出现介质渗漏问题；泄压接口位置预留了内螺纹，可直接外接压力检测元件或者泄压阀，不需要在铸件上做二次加工，减少加工工序带来的成本增加与结构损伤。在实际选型应用中，这类过滤器头铸件多用于交流稳压设备配套的冷却循环过滤回路，用来拦截冷却介质中的金属碎屑、氧化杂质，避免杂质进入稳压设备的核心散热流道造成堵塞，影响设备的散热效率与运行稳定性。

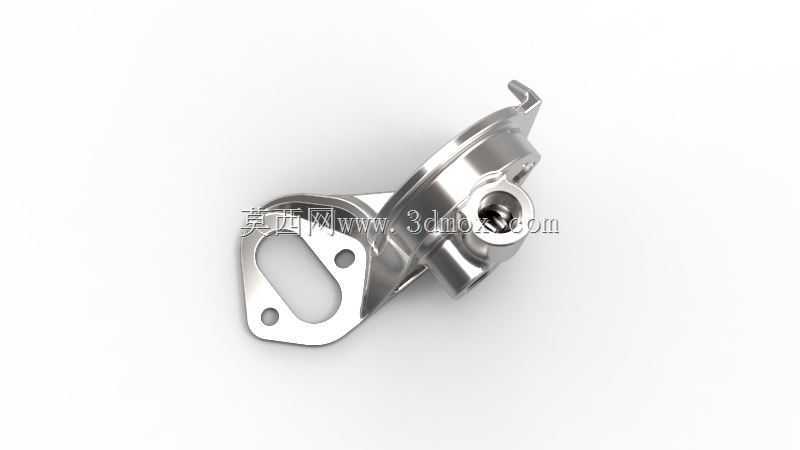

　　外形设计上，铸件外部做了加强筋布局，在流道转折的应力集中位置设置径向加强筋，既提升整体结构刚性，又能在铸造过程中起到补缩通道的作用，减少铸件内部缩孔、砂眼等铸造缺陷的产生。安装脚位的设计采用下沉式结构，螺栓锁紧后螺栓头不会突出铸件表面，能够缩小整体安装占用空间，适配紧凑化的设备内部布局需求。
