十字轴式万向传动连接结构

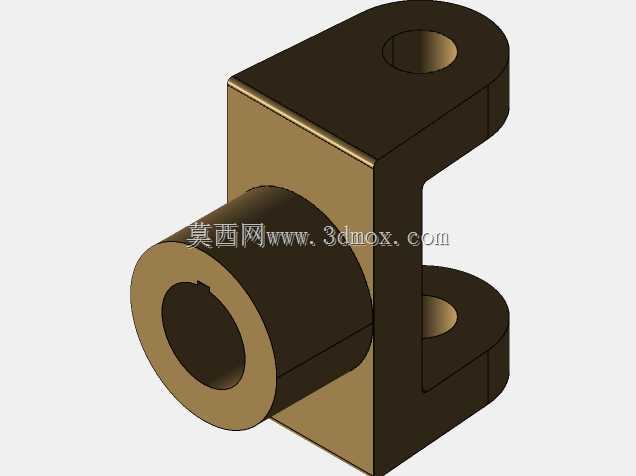

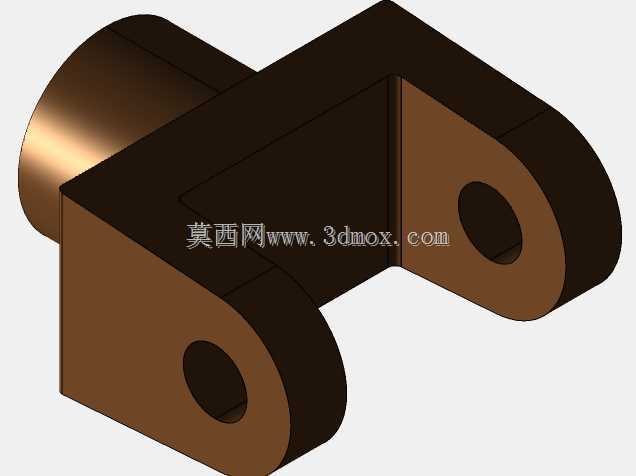

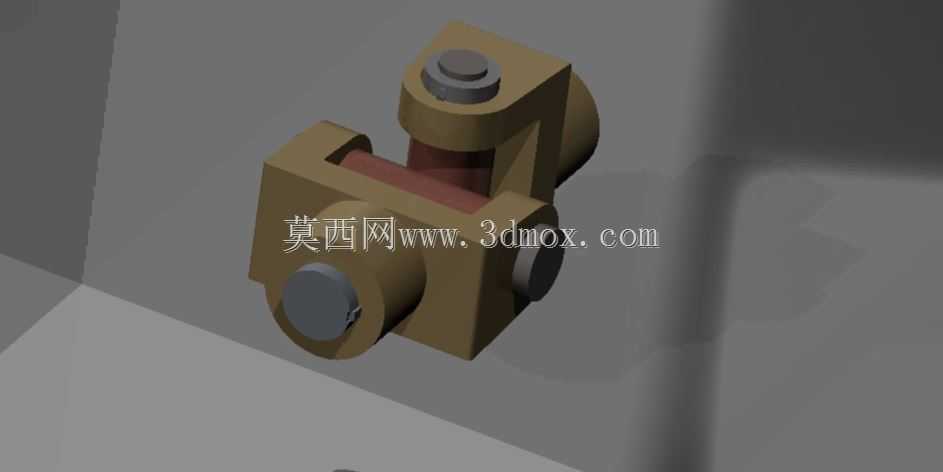

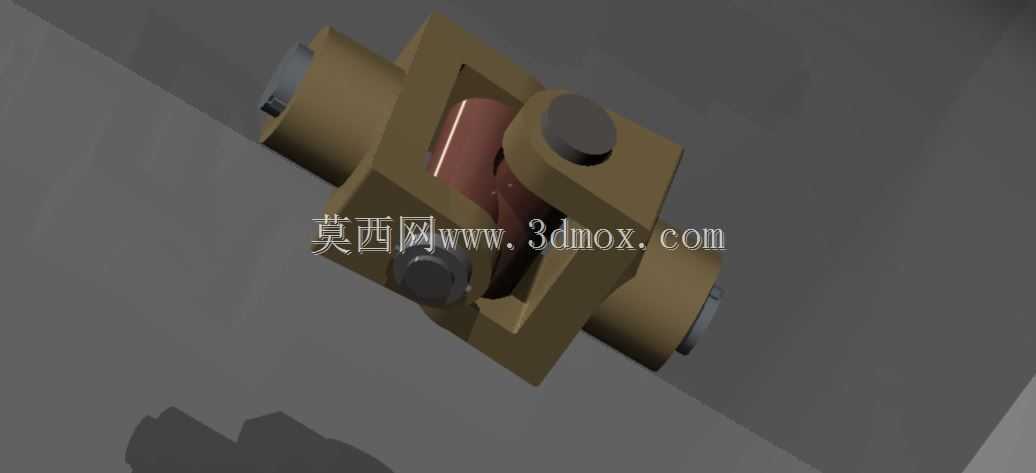

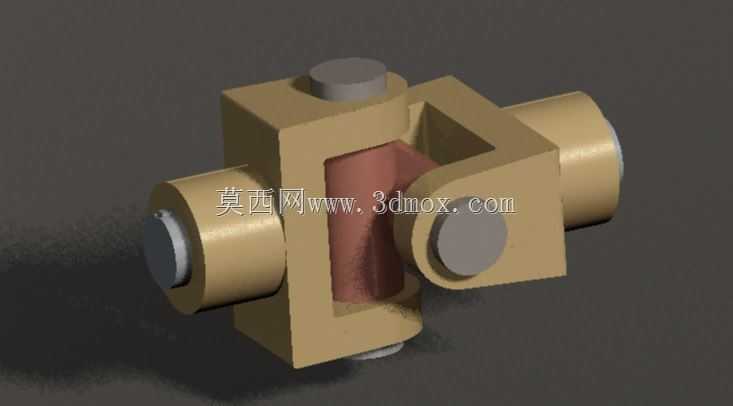

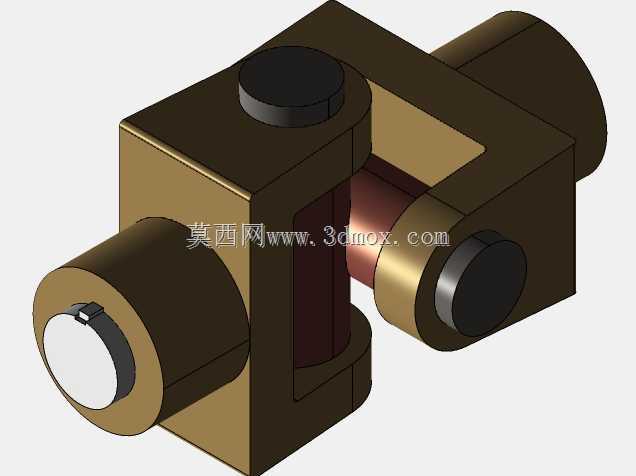

　　这类十字轴式万向连接结构，核心解决的是传动链路中两轴存在角偏移时的扭矩传递问题，在实际工程场景里，很多传动布置无法做到输入输出轴绝对同轴，比如农业机械里的收获机割台传动、机床进给机构的跨单元动力传递、汽车底盘的转向传动路径，都会用到这类结构来适配轴系工作过程中出现的角度变化。从结构设计逻辑来看，该结构采用分体式叉形接头配合中间十字传动块的布局，两个叉形接头分别对接主动轴与从动轴，十字块的四个轴颈分别嵌入两个叉头的对应安装孔内，每个转动副都预留了合理的配合间隙，既保证转动过程中不会出现卡滞，也能控制传动间隙在合理范围内，避免反向传动时出现过大的空程误差。设计过程中需要重点关注几个边界参数：首先是叉头的开口尺寸，要匹配十字块的轴颈长度，

　　保证十字块在最大允许摆角范围内不会和叉头侧壁发生干涉；其次是轴颈的配合公差，通常采用间隙配合来适配工作过程中的微小变形，同时要保证接触面积足够，避免局部应力过大造成磨损过快；另外是整体的安装轴向尺寸，两个轴头的连接端面距离要控制在十字块的允许伸缩范围内，避免安装时出现轴向顶死或者配合长度不足的问题。实际使用中，单组这类万向结构存在瞬时传动比波动的问题，所以在对传动同步性要求较高的场合，通常会成对使用来抵消转速波动，但在一些对传动精度要求不高、仅需要传递扭矩的场景，单组结构就可以满足使用需求，比如农机的低速传动链路、小型设备的手动调节机构。结构的材质选择上，叉形主体通常采用中碳钢调质处理，保证足够的结构强度来传递额定扭矩，

　　十字轴颈位置如果是长期高速运转的场景，会做表面淬火处理提升耐磨性能，低速工况下也可以采用和主体一致的材质，降低加工成本。安装时需要注意两轴的最大夹角不能超过结构的设计允许值，通常这类小型万向结构的允许轴间夹角在15°到25°之间，超过这个角度会造成传动效率骤降，同时轴颈位置的磨损速度会大幅提升，严重时甚至会出现结构卡滞或者断裂的问题。
