活塞缸套组件结构三维设计展示

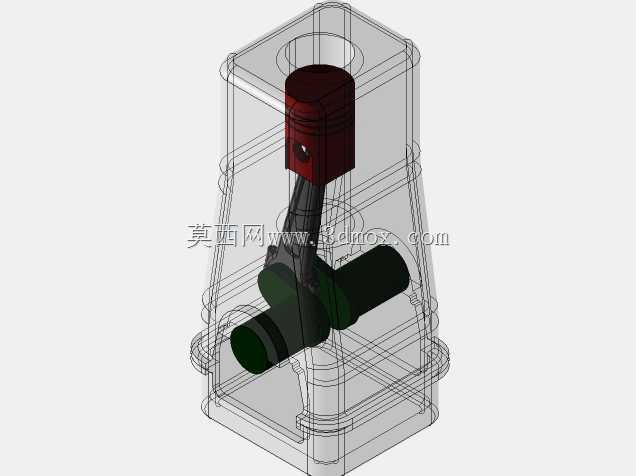

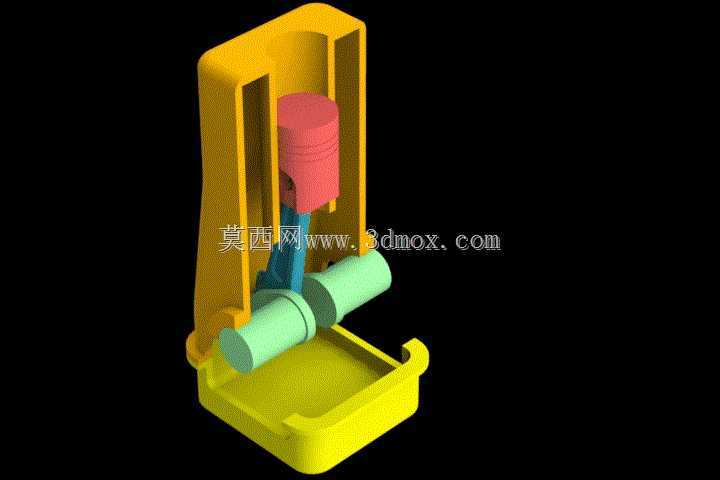

　　这套活塞缸套组件的结构设计，核心服务于往复式动力转换场景，常见于小型内燃机、气动执行机构以及低压液压往复单元的核心传动环节，承担着将直线往复运动与旋转运动相互转换的核心功能。从实际应用场景来看，这类组件既可以作为小型通用动力设备的核心做功单元，也可用于教学演示场景下的运动原理展示，帮助从业者直观理解曲柄滑块机构的运动逻辑。

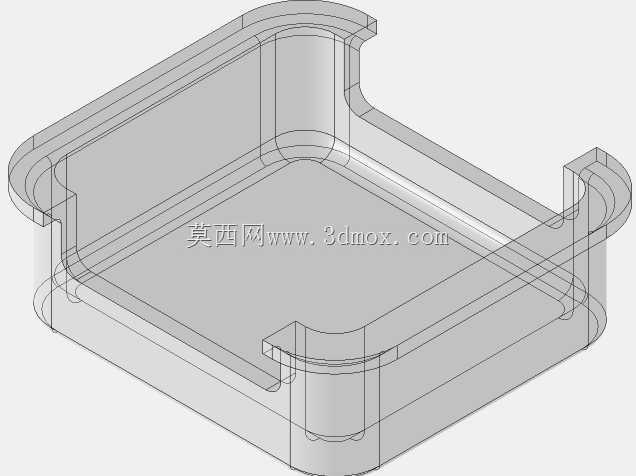

　　设计过程中首先明确了运动边界约束：活塞在缸套内部的往复行程需要与曲柄回转半径严格匹配，避免运动过程中出现活塞撞顶或者下止点脱出的问题，活塞与缸套的配合间隙预留了热膨胀余量，同时兼顾了运动顺滑度与密封件的安装空间。外部支撑框架采用一体式开式结构，既为缸套提供稳定的径向定位，也为曲轴组件预留了充足的安装与维护空间，底部的承托结构可以收集运动过程中滴落的润滑介质，避免污染周边安装环境。

　　从功能特性来看，活塞头部预留了密封环安装槽位，可以根据实际使用介质选配活塞环，满足燃气、压缩空气或者液压油的密封需求；曲轴部分采用偏心轴结构，与连杆的连接位置设置了轴瓦安装位，降低长期往复运动带来的磨损，连杆两端的铰接孔同轴度公差控制在合理范围内，避免运动过程中出现卡滞、偏磨的问题。外形尺寸方面，整体结构的安装基准为底部支撑面，四个边角预留了安装固定孔位，安装时需要保证缸套轴线与曲轴轴线的垂直度误差在允许范围内，否则会大幅提升运动阻力，缩短组件使用寿命。

　　设计思路上没有采用复杂的集成式结构，而是将活塞、连杆、曲轴、支撑框架拆分为独立可拆分的单元，既方便后续根据工况需求更换不同材质的零件，比如将铝合金活塞更换为铸铁材质应对更高的工作温度，也便于装配过程中的公差调整，每个零件的定位基准统一，降低了加工与装配的难度。实际选型使用时，需要根据输出扭矩、往复频次的需求调整曲柄偏心距与活塞直径的比值，平衡输出力与运动行程的关系，同时要确认曲轴输出端的连接尺寸与后续负载的输入接口匹配，避免额外增加转接结构带来的传动误差。
