盘式制动钳与制动盘组合结构设计

项目分类:制动器 发布时间:2024-10-24 ID:786052
  • 盘式制动钳与制动盘组合结构设计
  • 盘式制动钳与制动盘组合结构设计
  • 盘式制动钳与制动盘组合结构设计
  • 盘式制动钳与制动盘组合结构设计
  • 盘式制动钳与制动盘组合结构设计

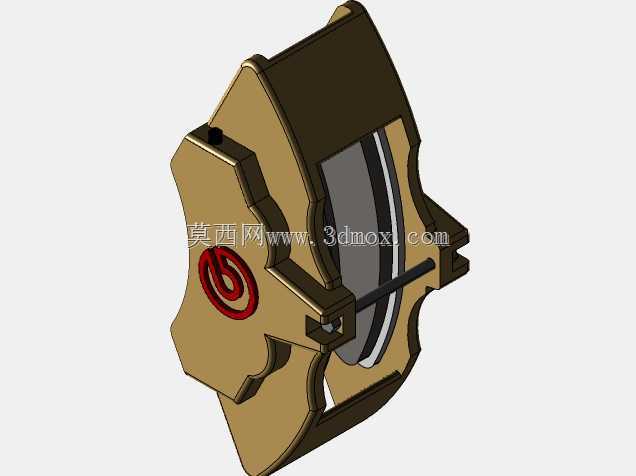

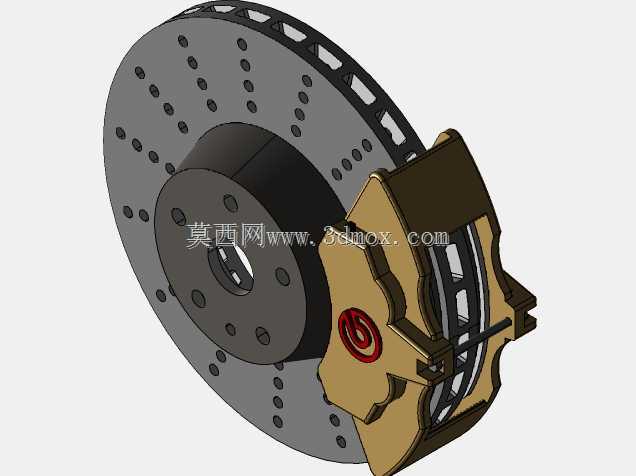

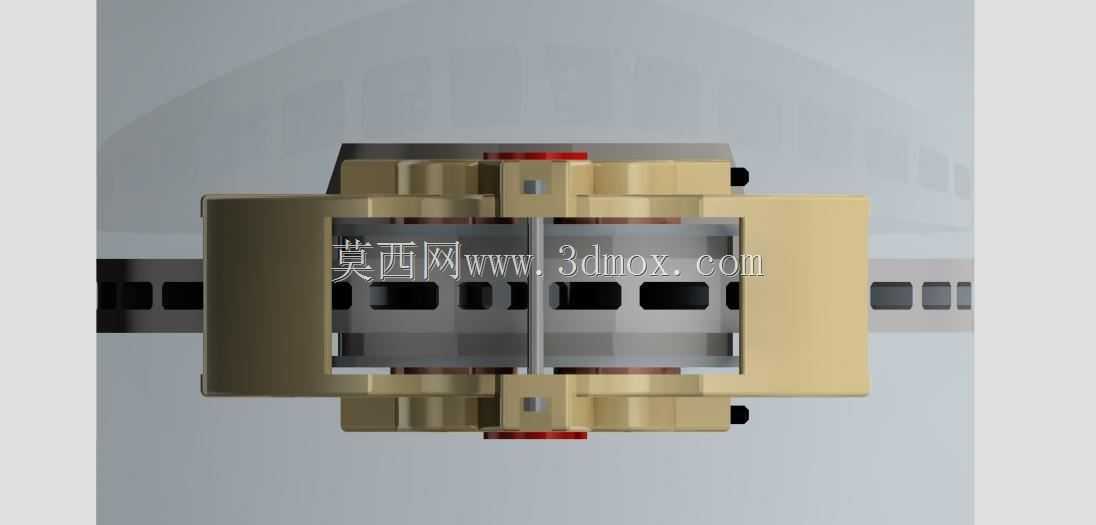

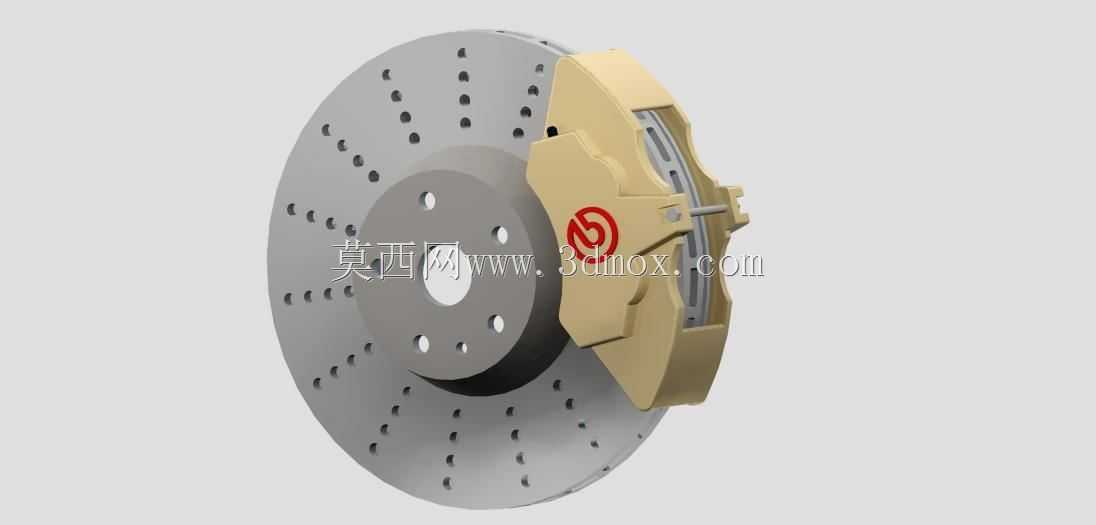

  这套制动结构的设计核心围绕车辆行驶过程中的动能耗散需求展开,在乘用车、轻型商用车的行车制动场景中,制动钳跨置在制动盘两侧的安装布局,能够在制动液压力驱动下,推动内侧摩擦片先贴合制动盘工作面,再通过钳体的滑动位移带动外侧摩擦片同步压紧,依靠摩擦副之间的滑动摩擦力将车轮的转动动能转化为热能耗散,实现车辆减速或驻车的功能。从结构设计逻辑来看,钳体采用分体式铸造后加工成型,中部预留的制动盘避让间隙,需要匹配对应车型的制动盘厚度、端面跳动公差要求,两侧的活塞安装孔同轴度公差控制在0.02mm以内,避免活塞回位卡滞导致的拖磨问题。钳体上方设置的放气螺钉安装位,角度朝向维修操作侧,方便制动管路装配时排出管路内的空气,保证制动压力传递的线性度。

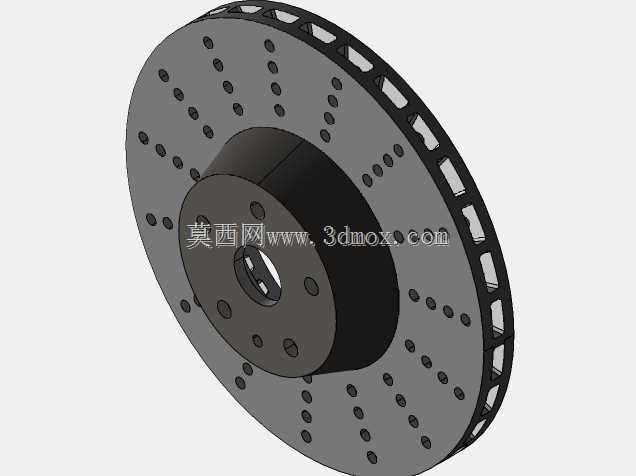

  两侧导向销的安装孔位平行度公差需严格管控,确保制动过程中钳体沿导向销滑动顺畅,不会出现偏磨导致的摩擦片寿命缩短、制动抖动问题。制动盘采用通风式结构设计,内部的径向散热筋在车轮转动时形成离心气流,带走摩擦产生的高温,避免连续制动工况下摩擦系数热衰退。安装边界方面,钳体的支架安装孔位需要匹配转向节的对应安装点,孔位间距公差控制在±0.1mm,安装面平面度不大于0.05mm,保证装配后制动盘与摩擦片的初始间隙均匀,单侧间隙保持在0.1-0.3mm之间,既不会因为间隙过大导致制动踏板空行程过长,也不会因为间隙过小出现非制动状态下的摩擦拖滞。在实际应用场景中,这套结构需要承受制动时的最大制动力矩,

  钳体的强度设计需要满足紧急制动工况下的载荷要求,在1.2倍额定制动力矩载荷下,钳体最大变形量不超过0.15mm,避免变形导致的活塞偏磨、密封件失效漏油问题。摩擦片的背板与摩擦材料粘接强度需要满足剪切力要求,避免高强度制动时摩擦材料脱落导致制动失效。导向销表面采用镀硬铬处理,配合橡胶防尘套,能够阻挡泥水、沙尘进入滑动副,保证在复杂路况下长期使用的滑动可靠性,防尘套的卡接槽设计需要保证密封件安装牢固,不会在高压水流冲洗、低温环境下出现脱落开裂问题。制动盘的安装止口与轮毂轴承的配合采用过渡配合,保证制动盘转动时的端面跳动量不大于0.05mm,避免高速制动时出现方向盘抖动的问题。整个结构的油路设计采用内置油道,减少外接管路的接头数量,降低制动液泄漏的风险,油道的孔径设计匹配制动液流量需求,保证制动压力建立的响应速度满足整车制动距离的要求。
