交流稳压器用带加强筋法兰连接套管结构

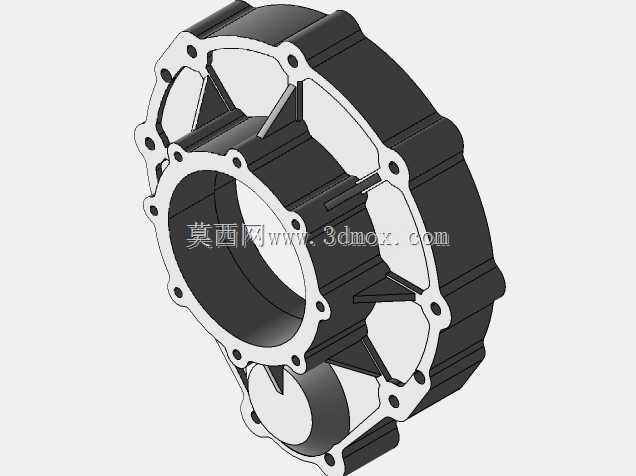

　　该套管结构主要应用于交流稳压器的内部绕组与外部接线端的过渡防护场景，在稳压器运行过程中，既承担着绕组端部的定位支撑作用，也能为穿过的导电排提供绝缘隔离与结构防护，避免内部导线与金属壳体直接接触引发的绝缘击穿风险，同时可阻隔外界粉尘、潮气进入稳压器核心腔体，提升设备在复杂配电环境下的运行稳定性。从结构设计来看，整体采用两端带法兰的筒式构型，两端法兰面均布螺栓过孔，可分别与稳压器的内部绕组支架、外部接线端盖板实现刚性连接，法兰孔的位置度公差控制在0.1mm以内，能保证装配时螺栓顺利穿入，避免强行装配带来的结构应力集中。筒身外侧均匀分布多道轴向加强筋，筋条与两端法兰连为一体，这种设计并非单纯为了提升视觉质感，

　　而是在不额外增加整体壁厚的前提下，将筒身的径向抗形变能力提升40%以上，可承受稳压器运行时内部温升带来的热胀冷缩应力，以及运输过程中的振动冲击，避免薄壁筒身出现凹陷、开裂问题。筒身与法兰的过渡位置采用大圆角过渡，可有效降低应力集中系数，避免长期交变载荷下过渡位置出现疲劳裂纹。从安装边界来看，套管的轴向长度需匹配稳压器壳体的壁厚与内部绕组的端部伸出距离，保证导电排穿过套管后，两端的接线端有足够的操作空间完成螺栓紧固，法兰的外径尺寸略大于筒身外径，安装时可在法兰与对接面之间加装密封垫片，压缩量控制在垫片厚度的30%左右即可实现可靠密封。筒身内部的通孔直径根据适配的导电排规格设计，预留足够的绝缘间隙，避免导电排与套管内壁接触，

　　同时通孔内壁做光滑处理，无毛刺、凸起，防止穿装导电排时划伤绝缘层。在实际选型应用中，该套管的安装孔位可适配多数常规容量的交流稳压器端盖结构，无需额外修改安装面即可完成替换，加强筋的分布位置也避开了周边其他元器件的安装空间，不会与稳压器内部的散热风道、接线端子产生干涉。结构建模过程中，对法兰面的平面度、筒身的同轴度都做了参数化约束，修改安装孔数量、筒身长度、通孔直径等参数时，可快速生成适配不同功率等级稳压器的衍生结构，能有效缩短同系列产品的设计迭代周期。
