交流稳压器用钣金壳体结构设计

项目分类:变压器/电感器 发布时间:2024-10-24 ID:786188
  • 交流稳压器用钣金壳体结构设计

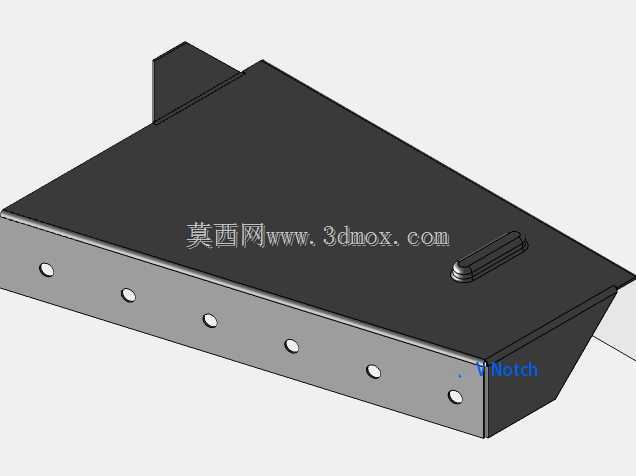

  这款钣金壳体是交流稳压器设备的核心外部防护结构,在低压输配电配套的稳压设备场景中,这类钣金件承担着内部绕组、调压模块、线路板的物理防护与安装基准作用,日常运行中需要隔绝外界粉尘、轻微外力磕碰对内部电气元件的损伤,同时兼顾设备组装时的对位精度与后期运维的拆装便利性。从结构设计逻辑来看,整体采用一体式折弯成型思路,减少额外拼接焊缝带来的形变误差,主体平面区域预留足够的平面度公差,保证内部元件安装时不会因为壳体翘曲出现装配错位。侧面排布的等距安装孔,孔位公差严格匹配内部PCB板、接线端子排的安装柱位置,孔边做了去毛刺处理,避免装配时刮伤导线绝缘层;壳体顶部的凸起压型结构,是为了避让内部体积较大的调压铁芯,同时提升薄板壳体的整体刚性,

  减少大尺寸平面区域的共振异响。侧边伸出的折弯挂耳,是为了适配稳压器在机柜内壁挂安装的需求,挂耳上的定位孔与标准机柜立柱孔距匹配,不需要额外制作转接支架就能完成固定。设计过程中充分考虑了钣金加工的工艺可行性,所有折弯边都预留了合理的折弯内R角,避免折弯时出现板材开裂问题,折弯止裂槽的位置刚好隐藏在拼接缝隙处,不会影响外观平整度。壳体边缘的翻边结构,一方面提升了边缘的结构强度,另一方面避免薄板锐边划伤装配人员。在安装边界上,壳体的整体长宽尺寸完全适配对应功率等级稳压器的内部元件排布空间,不会和相邻的进线断路器、输出端子排产生空间干涉,底部预留的走线缺口刚好对应设备的进出线位置,不需要现场二次开孔就能完成布线。这类钣金结构的设计,

  需要平衡防护等级、加工成本、装配效率三者的关系,过厚的板材会增加设备整体重量与材料成本,过薄则会导致壳体刚性不足,运输过程中容易出现形变,这款结构选用的板材厚度刚好兼顾了刚性要求与轻量化需求,表面处理后可以适应常规室内配电环境的防腐蚀要求,不需要额外做特殊喷涂处理就能满足长期使用需求。
