铝制小型空气压缩机结构设计方案

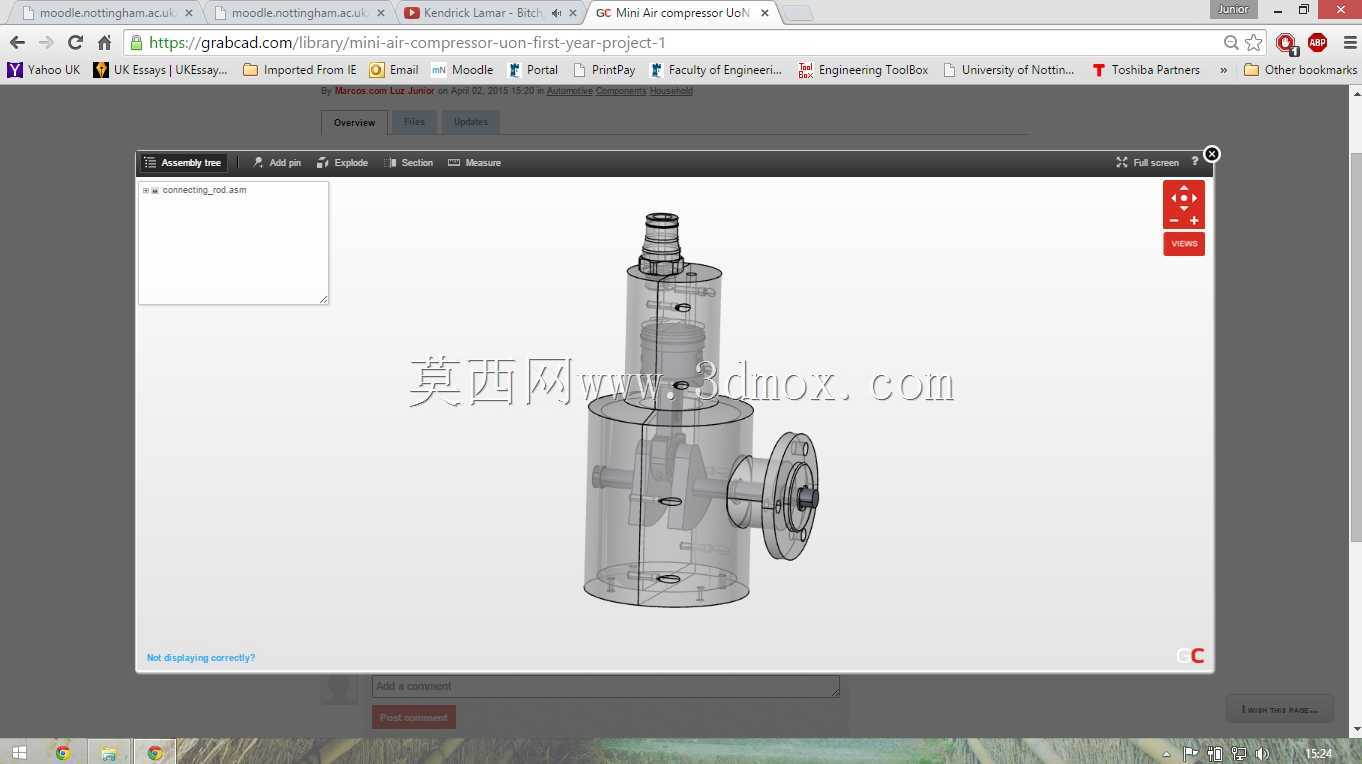

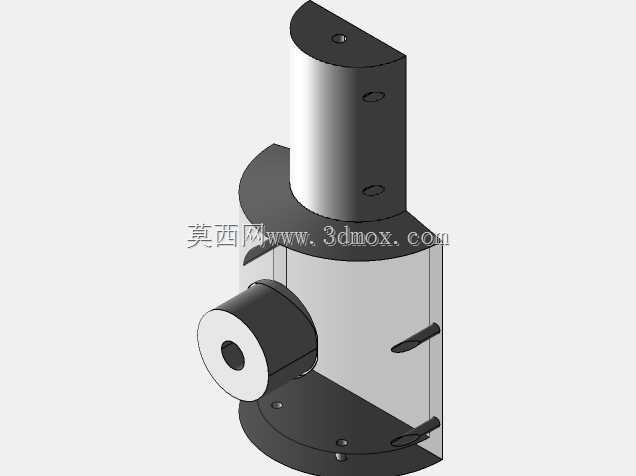

　　这款小型空气压缩装置采用铝合金作为主体加工材质，整体为立式同轴布局结构，核心压缩腔体与下部动力衔接段采用一体化筒身设计，侧向伸出的法兰接口用于对接出气端管路，顶部设置的阶梯轴结构为进气过滤组件的安装位，整体外轮廓无突出尖锐棱角，所有安装边均做了R角过渡处理，适配狭小空间内的嵌入式安装需求。从实际应用场景来看，这类小排量压缩单元常被集成在桌面级气动实验台、小型气动工具动力站、教学演示实验装置中，也可作为便携气动设备的气源发生单元，为低压气动回路提供稳定的压缩空气输出，输出压力区间覆盖常规低压气动元件的工作需求，能够满足小流量连续供气的使用场景。设计过程中特意移除了球阀与弹簧阀的预装结构，预留出足够的阀件安装空间与接口余量，

　　方便使用者根据实际工况需求选配不同通径、不同压力等级的控制阀组，也可在此基础上拓展压力调节、流量监测等附加功能模块，给二次结构改造留出了充足的设计余量。从安装边界来看，筒身底部设置有三个均布的沉头安装孔，可直接通过螺栓固定在安装基座上，侧向法兰的连接孔位采用标准螺栓孔布局，能够直接对接常规通径的气动管路接头，无需额外加工转接法兰；整体结构的重心沿筒身中心轴线分布，安装后不会产生偏载力矩，对安装基座的强度要求较低，即使是薄铝板制作的安装支架也能满足固定需求。结构设计上充分考虑了铝合金材质的加工特性，所有腔体的内壁加工面均采用直壁结构，减少了车削加工过程中的走刀难度，外部的加强筋布局既保证了筒身承受内部气压时的结构强度，

　　又尽可能控制了整体重量，相比同排量的铸铁材质压缩单元，整体重量降低六成以上，更适合需要频繁移动的便携类气动设备使用。内部流道的走向采用直线贯通设计，尽可能压缩了空气从压缩腔到出气口的流动距离，减少了流道弯折带来的压力损失，同时也降低了压缩过程中产生的气流噪音。各部件的装配定位采用台阶面配合方式，装配时无需额外调整同轴度，能够有效降低装配难度，适合小批量试制加工的生产场景，即使是普通的金工实习加工设备也能完成大部分零件的加工制作，非常适合作为机械结构教学、气动原理演示的实物载体，帮助学习者理解容积式空气压缩的工作原理与典型结构布局。
