离心式压缩机三元叶轮有限元结构

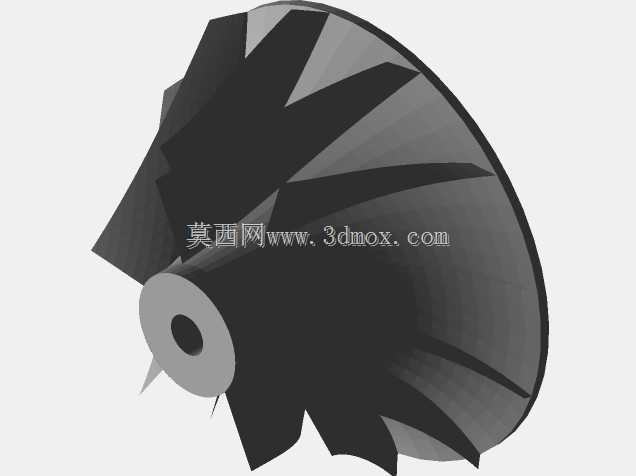

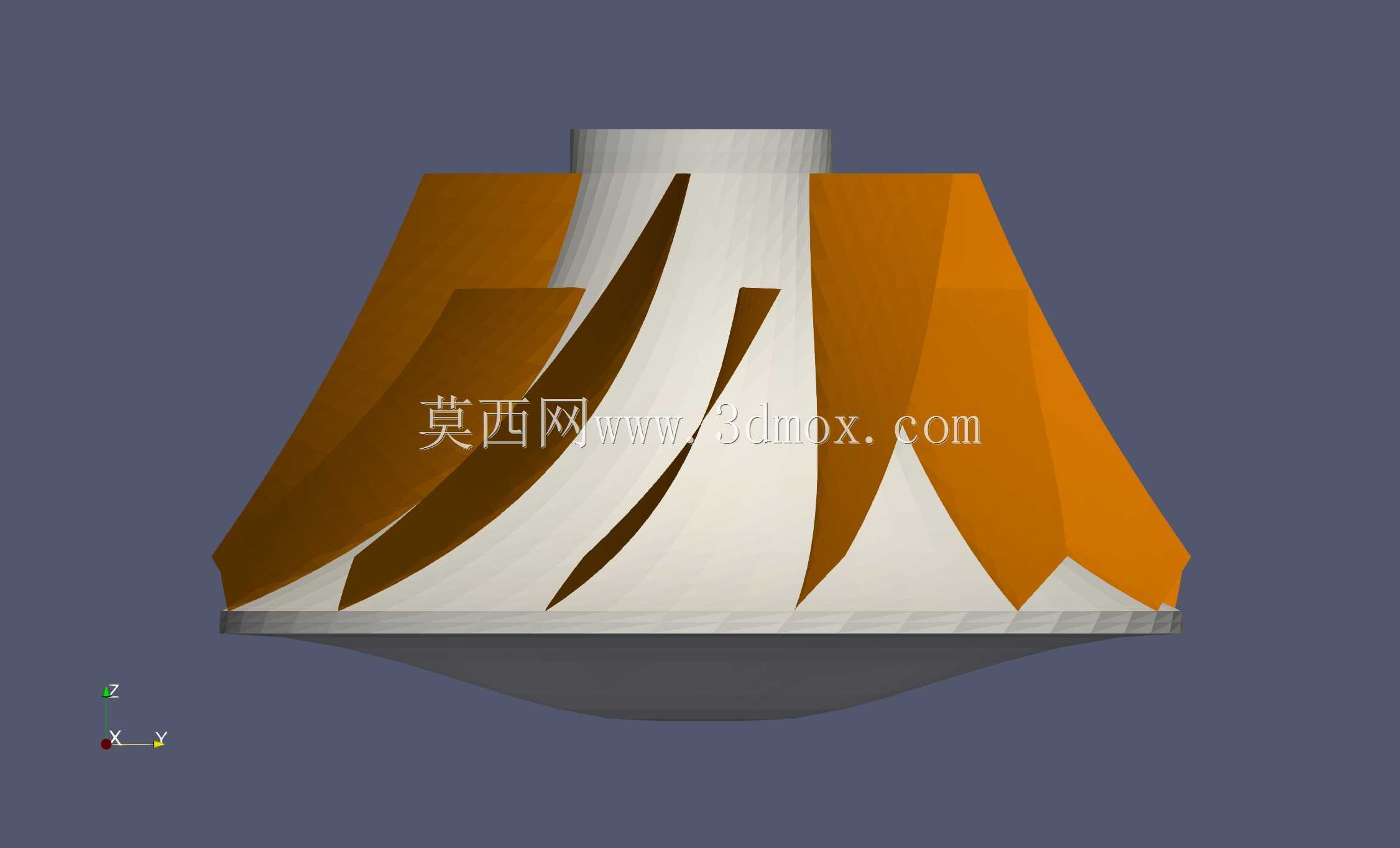

　　该模型呈现的是离心压缩机核心做功部件——半开式三元叶轮的几何与网格结构，这类叶轮广泛用于空气分离、燃气增压、工业制冷、燃料电池供气以及小型涡轮机械中，直接决定压缩机的压比、效率与稳定工作范围。模型中轮盘呈锥形过渡，中心设置轴孔与轮毂定位段，外缘均布多片后弯式空间扭曲叶片；叶片从进口前缘向出口后缘逐渐偏转，型面并非简单直纹面，而是沿叶高方向不断变化的三元曲面，目的在于控制通道内气流的加速与转向，降低进口冲击和出口滑移。

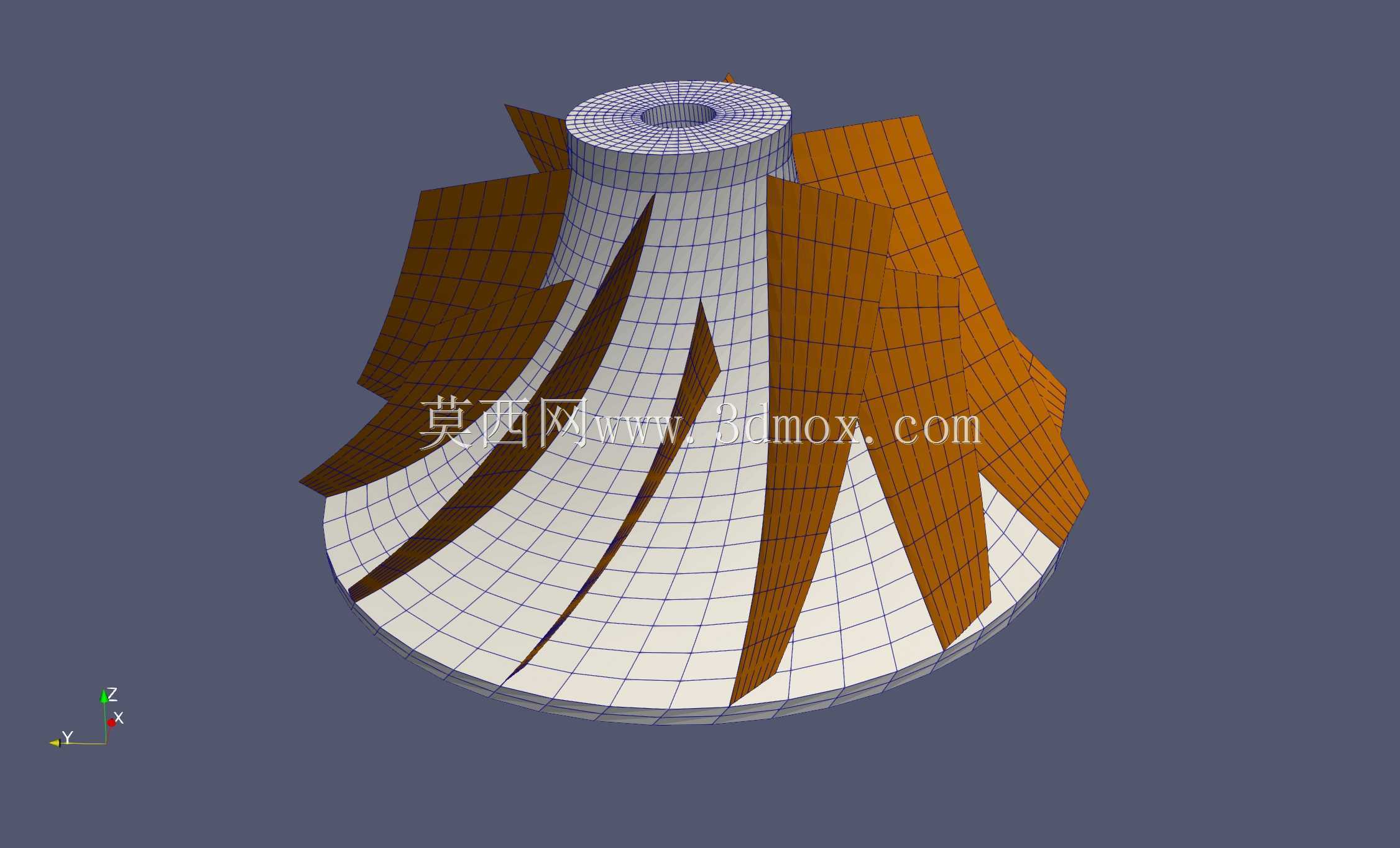

　　建模时先确定叶轮进出口直径、叶顶宽度、轮毂比、叶片数和包角，再由中弧线叠加厚度分布生成叶型。较薄的叶片区域若全部采用实体单元，会导致网格数量急剧增加且厚度方向单元质量差，因此工程上常将叶片主体采用壳或二次板单元描述，轮盘、轮毂及叶根过渡区采用实体单元，并在连接处进行自由度耦合或共节点处理。图中可见轮盘表面规则的结构化网格与叶片上的分块网格，这种离散方式有利于后续开展离心载荷、气动压力、温度场以及模态分析。

　　安装边界方面，叶轮内孔与主轴通常采用过盈配合或端面齿连接，轴向由锁紧螺母或拉杆压紧，模型需保留轴孔、键槽或端面定位特征，以便校核配合面接触应力。运行时，叶轮承受高速旋转产生的巨大离心力，叶根与轮盘交接处是应力集中重点区域；叶片前缘还受异物冲蚀和交变气动载荷影响，因此叶根圆角、叶片厚度渐变和轮盘锥度都要兼顾强度与气动性能。半开式结构取消了轮盖，减少了轮盖摩擦和重量，也便于五轴加工，但叶顶与蜗壳之间必须预留合理间隙，间隙过小会发生擦碰，过大则增加回流泄漏。

　　从仿真流程看，几何清理后需在叶片表面布置边界层网格，在轮盘厚壁区控制实体单元 aspect ratio，并对叶根圆角加密。结构分析中内孔圆柱面施加周向和径向约束，轴向定位面限制轴向位移，转速以旋转惯性载荷施加，气动压力可由 CFD 结果映射到叶盆、叶背表面。通过该模型可评估峰值应力、叶片变形、叶顶间隙变化以及坎贝尔图中的共振裕度，为叶轮选材、减重开孔和型线优化提供依据。
