柜装集成式压缩空气干燥处理单元结构

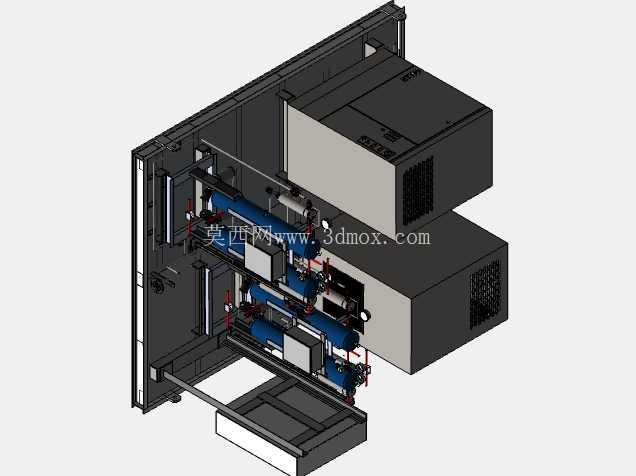

　　这套集成式压缩空气干燥处理结构，主要面向工业现场集中供气场景的气源后处理环节，适配中小型空压站、车间集中气动系统的末端干燥需求，解决压缩空气带水带油导致气动元件卡滞、工艺气源洁净度不达标的实际问题。从结构布局来看，整体采用壁挂式柜体集成设计，所有核心功能部件全部整合在标准柜体内，安装时仅需对接进气、出气两组主管路，以及冷凝水排放管路即可完成部署，相比分体式干燥设备，大幅减少现场管路焊接、排布的施工量，也避免了分散安装带来的管路压降损失、冷凝水积存等常见问题。核心干燥单元采用多组模块化吸附/换热筒并行排布的结构，筒身沿柜体纵深方向分层布置，既充分利用柜内纵深空间压缩整体外形尺寸，也能让压缩空气在筒体内形成足够的换热、吸附路径，

　　保证出口空气的露点稳定达标；筒组之间采用硬管加卡套接头连接，管路走向沿柜体加强筋排布，每段管路都预留了管夹固定位，避免设备运行时气流脉动引发管路共振疲劳，同时在管路最低处全部设置了自动排水阀的安装接口，无需后期现场额外开孔改造。柜体框架采用标准型材拼接结构，侧板、背板均为可拆卸式钣金件，日常维护时仅需拆下对应侧的盖板即可接触到滤芯、排水阀、换热芯等易损部件，不需要拆解整体管路；柜体后部预留了挂装孔位，适配车间常见的槽钢立柱、混凝土墙面挂装需求，安装边界充分考虑了现场布线、走管的操作空间，柜体与墙面之间预留了50mm的间隙，既方便冷凝水管路从背部引出，也能保证柜体背部的通风散热，避免电控部件长期处于高温环境缩短寿命。

　　设计过程中优先考虑了现场运维的便利性，所有需要定期更换的滤芯、阀件都布置在柜体靠近柜门的一侧，操作人员站在柜前即可完成全部日常维护操作，不需要探身到柜体深处；进出气接口统一设置在柜体下部同侧，和现场主供气管道的常规排布高度匹配，减少管路弯折次数。从功能逻辑上，压缩空气从下部进气口进入后，首先经过前置过滤段拦截大颗粒液态水、油滴，再进入多组干燥筒完成深度除水，之后经过后置过滤段清除干燥过程中产生的细微粉尘，最终从出气口送入车间供气管网，整个流道的截面变化经过平滑过渡处理，尽可能降低气流阻力，减少空压机的负载损耗。柜体上部预留了电控元件的安装腔，可集成压力传感器、露点检测仪、电磁阀等控制部件，实现干燥单元的自动切换、故障报警等功能，

　　不需要额外在柜体外部加装控制箱，进一步压缩整体安装空间。考虑到工业现场的气源波动情况，结构设计时充分校核了管路、筒体的承压强度，所有承压部件的连接位置都做了密封冗余设计，避免长期带压运行出现渗漏；柜体的门板边缘加装了密封胶条，既可以阻挡车间内的粉尘进入柜内污染滤芯、阀件，也能降低气流通过设备时产生的噪音外传，改善车间作业环境。整体外形尺寸控制在常规壁挂设备的合理范围内，不会占用车间宝贵的地面生产空间，对于空间紧张的中小型加工车间、设备密集型生产线来说，这种集成壁挂式的结构相比落地式干燥设备有更强的适配性，也方便后期产线调整时的设备移位、重新安装。
