直列式发动机配套曲轴结构设计

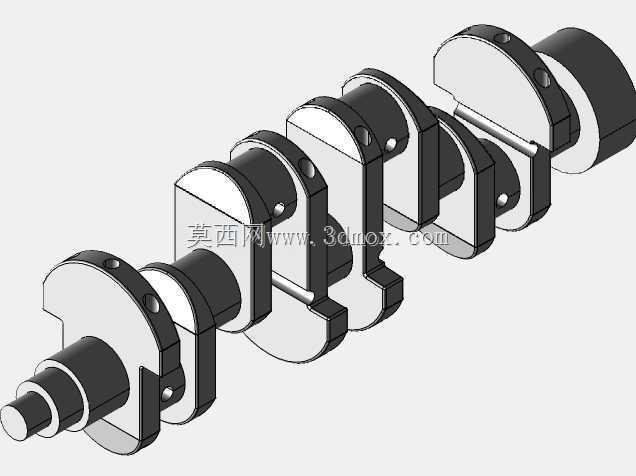

　　直列式发动机的动力输出核心部件曲轴，在整机动力传递链路中承担着将活塞往复直线运动转化为旋转扭矩的关键作用，广泛适配小排量乘用车、通用小型动力机组、农用机械配套的直列四缸动力单元，这类曲轴的结构合理性直接决定发动机的运转平顺性、NVH表现与整机使用寿命。从结构设计逻辑来看，该曲轴采用全支承式结构布局，相邻两个曲拐之间均设置主轴颈支承，可有效降低曲拐工作过程中的弯曲应力，适配高转速工况下的交变载荷冲击，每个曲拐的曲柄臂上都设计有平衡配重结构，配重块的轮廓经过偏心质量匹配，可抵消曲拐旋转过程中产生的一阶、二阶往复惯性力，减少发动机运转时的整机振动，避免振动传递至缸体引发附属连接件的疲劳松动。主轴颈与连杆轴颈的过渡位置均采用大圆角过渡设计，

　　避免应力集中引发的轴颈断裂风险，轴颈表面预留有足够的精加工余量，可满足后续磨削、热处理后的尺寸精度要求，适配滑动轴承的配合间隙标准。曲轴前端设计有多层阶梯轴结构，可分别适配正时齿轮、油封、皮带轮的安装定位，各阶梯轴的轴肩位置严格按照安装边界设计，确保前端附件装配后不会出现轴向窜动，与前油封的配合面粗糙度要求控制在合理区间，避免长期运转后出现机油渗漏问题。曲轴后端设置有法兰连接结构，法兰端面上的定位销孔与螺栓孔位置度严格匹配飞轮总成的安装要求，可保证飞轮装配后的动平衡精度，避免动力输出端出现偏心振动。从安装适配性来看，各主轴颈的同轴度公差、连杆轴颈与主轴颈的平行度公差均按照内燃机曲轴设计标准设定，

　　曲拐的夹角按照直列发动机的点火间隔角均匀分布，可保证各缸点火顺序对应的动力输出均匀连贯，不会出现动力输出中断的顿挫感。曲柄臂的厚度与宽度经过刚度校核，可承受活塞做功瞬间传递的峰值冲击载荷，不会出现曲柄臂变形导致的轴颈偏磨问题，油道孔的走向设计贯穿主轴颈与连杆轴颈，可借助发动机运转时的机油压力，将压力机油输送至各连杆轴颈的摩擦表面，形成稳定的油膜润滑，减少轴颈与轴瓦之间的干摩擦损耗。
