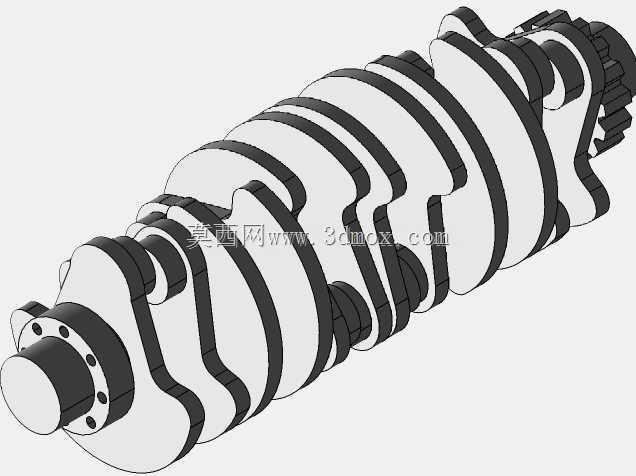

参考奥迪A8L动力结构的W12曲轴结构设计

　　作为大排量豪华车型动力单元的核心回转部件，这款W12曲轴的结构设计完全围绕W型12缸发动机的点火顺序与动力输出特性展开，参考量产6.0L W12机型的曲柄夹角布局，在建模阶段就完成了各曲拐相位角的精准匹配，确保12个气缸按照预设的点火间隔交替做功时，曲轴能将活塞的往复直线运动平稳转化为旋转扭矩输出，避免因夹角偏差导致的整机振动超标问题。从实际装车应用场景来看，这类W型布局的曲轴主要适配大排量豪华乘用车的纵置动力舱，相比同排量V12曲轴，W型结构的轴向尺寸更短，能有效压缩动力总成的纵向占用空间，给乘员舱留出更多布局余量，同时短轴向的设计也能提升曲轴自身的扭转刚度，降低高转速工况下的扭振振幅，减少曲轴前后端的密封件磨损速率。

　　在功能特性层面，该曲轴的各主轴颈与连杆轴颈的同轴度、圆度公差都按照量产乘用车发动机的设计要求做了结构预留，曲拐之间的平衡块布局完全匹配12缸机的旋转惯性力与往复惯性力平衡需求，建模时已经将平衡块的轮廓、配重位置做了对应设置，不需要额外做大幅的配重调整就能满足一阶、二阶惯性力的平衡要求，运转时能有效降低主轴承座的载荷冲击，延长发动机整机的大修间隔。设计过程中没有做过度的结构简化，从前端的正时驱动齿轮安装位、带轮定位轴颈，到后端的飞轮连接法兰、油封配合轴段都做了完整的结构还原，各轴颈之间的过渡圆角也按照应力分散要求做了圆弧处理，避免应力集中导致的曲轴断裂风险。安装边界方面，该曲轴的主轴颈直径、连杆轴颈宽度、

　　轴向定位间隙的预留尺寸都和参考机型保持一致，能直接适配对应机型的气缸体主轴承座、轴瓦以及连杆大端的安装尺寸，前端的齿轮啮合位置、密封轴段的直径也和原厂正时系统、前油封的规格匹配，后端法兰的螺栓孔分布圆直径、定位销位置也完全对应飞轮与液力变矩器的安装要求，不需要做额外的结构修改就能完成整机的装配匹配。从结构设计的细节来看，曲轴内部的润滑油道走向也做了对应布局，能保证压力机油从主油道进入主轴颈后，通过斜向油道输送到各连杆轴颈，给连杆大端轴瓦提供持续的压力润滑，避免高负荷工况下出现轴瓦烧蚀的问题，整体结构完全按照量产发动机的工程要求完成建模，可作为大排量W型发动机曲轴结构学习、逆向设计参考的三维结构样本，也能用于动力总成装配干涉检查、运动仿真分析的基础模型使用。
