铸铁分体式套筒联轴器传动连接结构

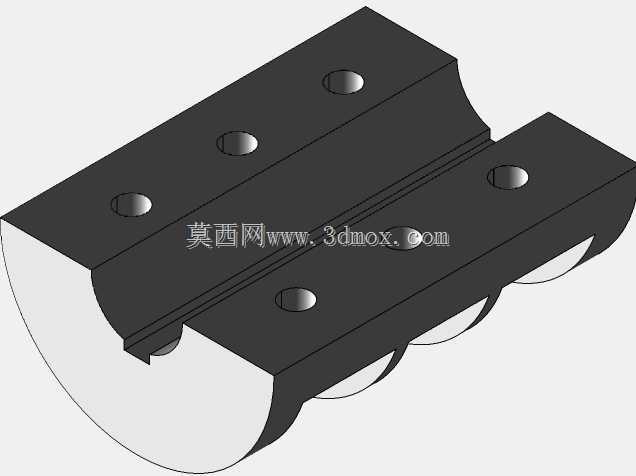

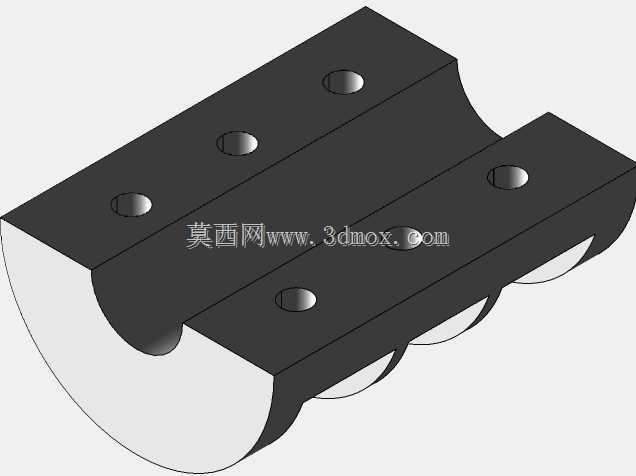

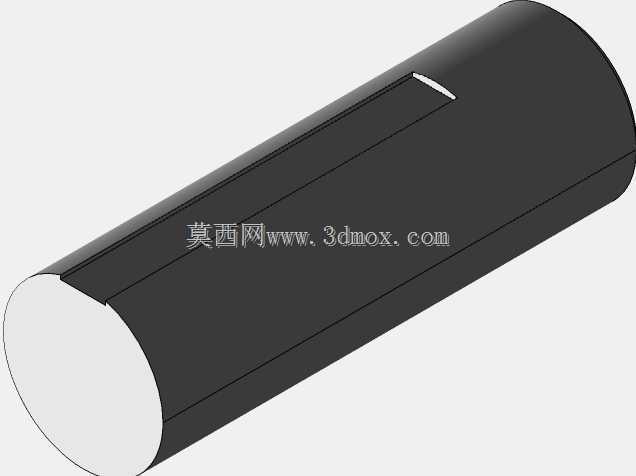

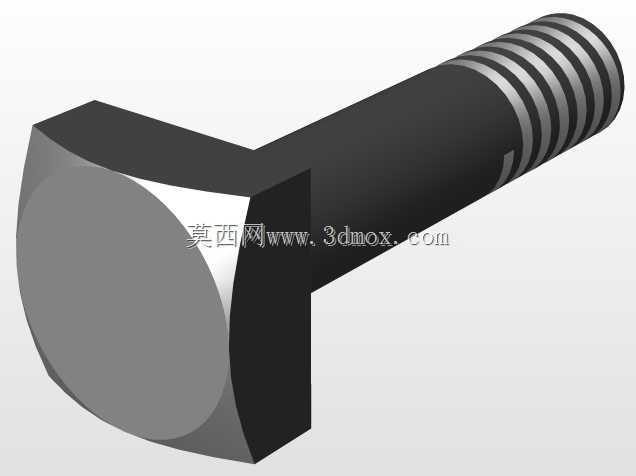

　　在中速重载动力传输场景中，轴系连接的可靠性直接决定整套传动链路的运行稳定性，分体式套筒联轴器正是针对传统整体套筒拆装不便痛点优化的连接部件，广泛应用于冶金输送线、矿山给料设备、中型风机传动组等不需要频繁调整轴间距的中速重载传动工位。这类联轴器的套筒部分采用铸铁铸造成型后做时效处理，沿轴向剖分为对称两半，加工时需保证剖分面的平面度误差控制在0.02mm以内，避免合装后出现套筒内孔圆度超差、抱轴贴合度不足的问题。连接用的低碳钢螺柱沿套筒轴向均匀排布，孔位加工时需做同轴度校验，确保螺栓紧固时两半套筒受力均匀，不会出现局部应力集中导致的套筒开裂问题。从安装边界来看，这类联轴器不需要在装配时移动两端的主动轴与从动轴，

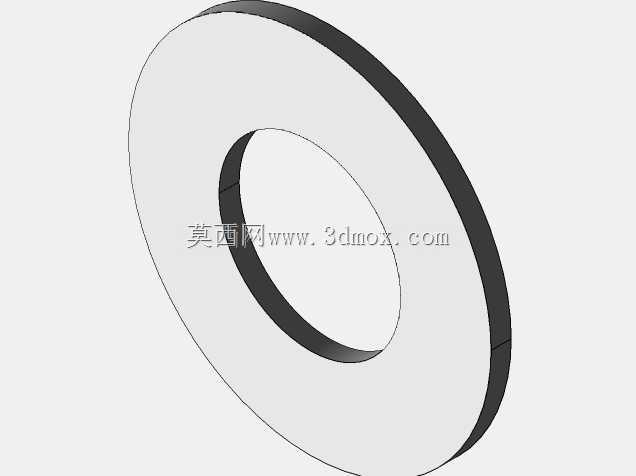

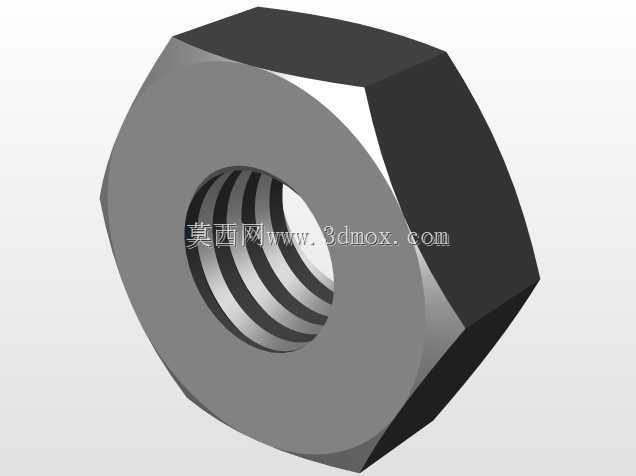

　　只需要将两半套筒包覆在两轴对接位置，穿入螺栓按对角顺序逐步拧紧到规定扭矩即可完成装配，后期维护更换密封件或者检查轴端磨损时，只需要拆下螺栓即可取下套筒，大幅降低了产线停机维护的时间成本。设计过程中需要重点校核套筒壁厚与螺栓规格的匹配关系，铸铁套筒的壁厚需要根据传递扭矩的大小做对应调整，螺栓孔的位置要避开套筒的应力集中区域，内孔直径要与对接轴的外径做间隙配合，间隙量控制在0.03mm到0.05mm之间，既保证装配顺畅，又能避免传动过程中出现过大的径向窜动。套筒两端的内孔边缘要做倒角处理，避免装配时刮伤轴表面，螺栓沉孔的深度要保证螺栓拧紧后头部不突出套筒外圆，防止运转过程中剐蹭周边的防护构件。实际选型时需要根据轴径大小、传递额定扭矩、

　　工作转速范围匹配对应规格的联轴器，铸铁材质的减震性能可以有效吸收传动过程中的小幅振动，降低轴系轴承受到的冲击载荷，相比刚性凸缘联轴器，这类分体套筒结构的拆装效率提升60%以上，尤其适合安装空间受限、轴系无法做轴向移动的老旧设备改造场景。建模过程中需要重点还原剖分面的配合特征、螺栓孔的位置度、内孔的尺寸公差，确保模型可以直接用于装配干涉校验、工装夹具设计以及后续的工程图导出。
