乘用车前脸进气前格栅曲面结构设计

　　汽车前格栅作为整车前脸核心外饰部件，日常承担多重工程作用，首先是为前端散热模块提供充足的进风通路，保障散热器、冷凝器等热管理部件在不同行驶工况下都能获得足够的迎面气流，避免动力总成、空调系统出现热负荷超限的问题；其次是作为前脸视觉核心，承接整车造型的家族化设计语言，同时兼顾行人碰撞保护的法规要求，在低速碰撞场景下能通过自身结构溃缩吸收部分冲击能量，降低对行人腿部、头部的伤害值。

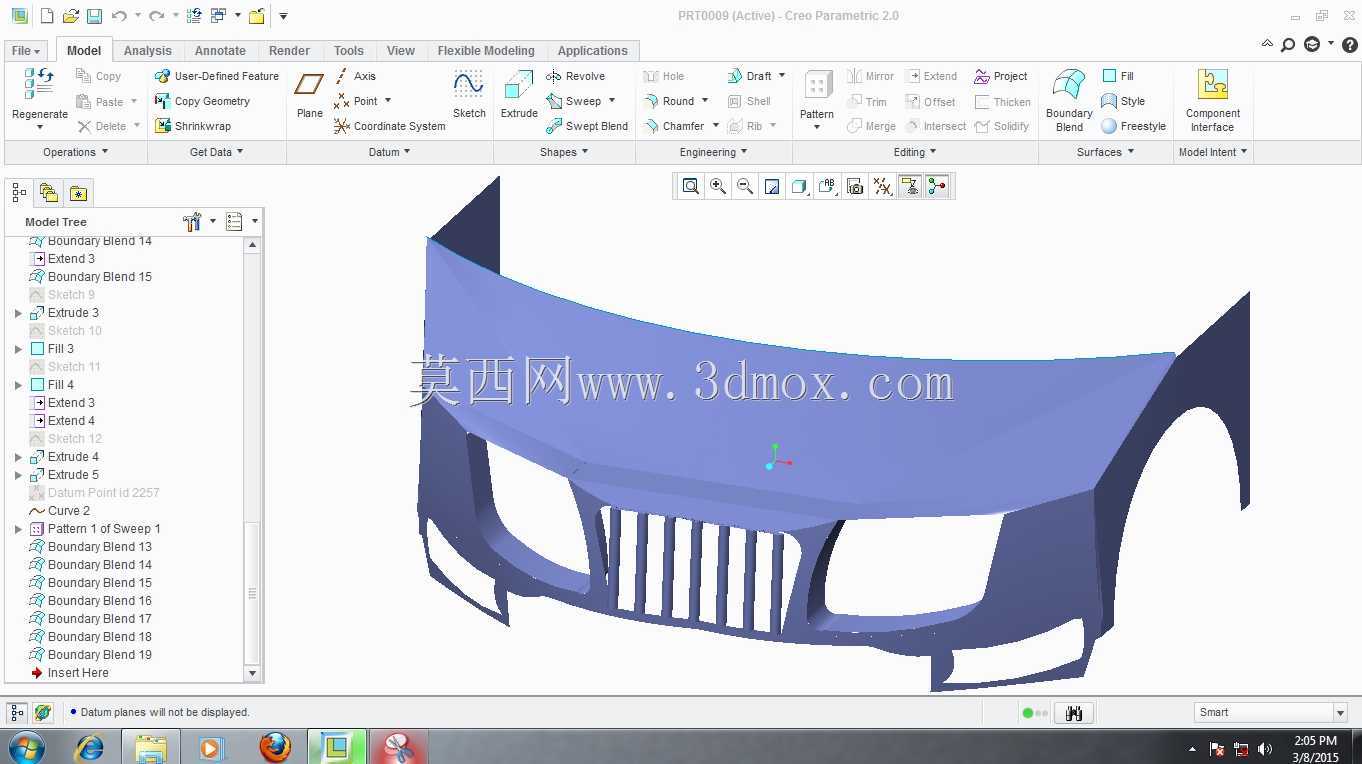

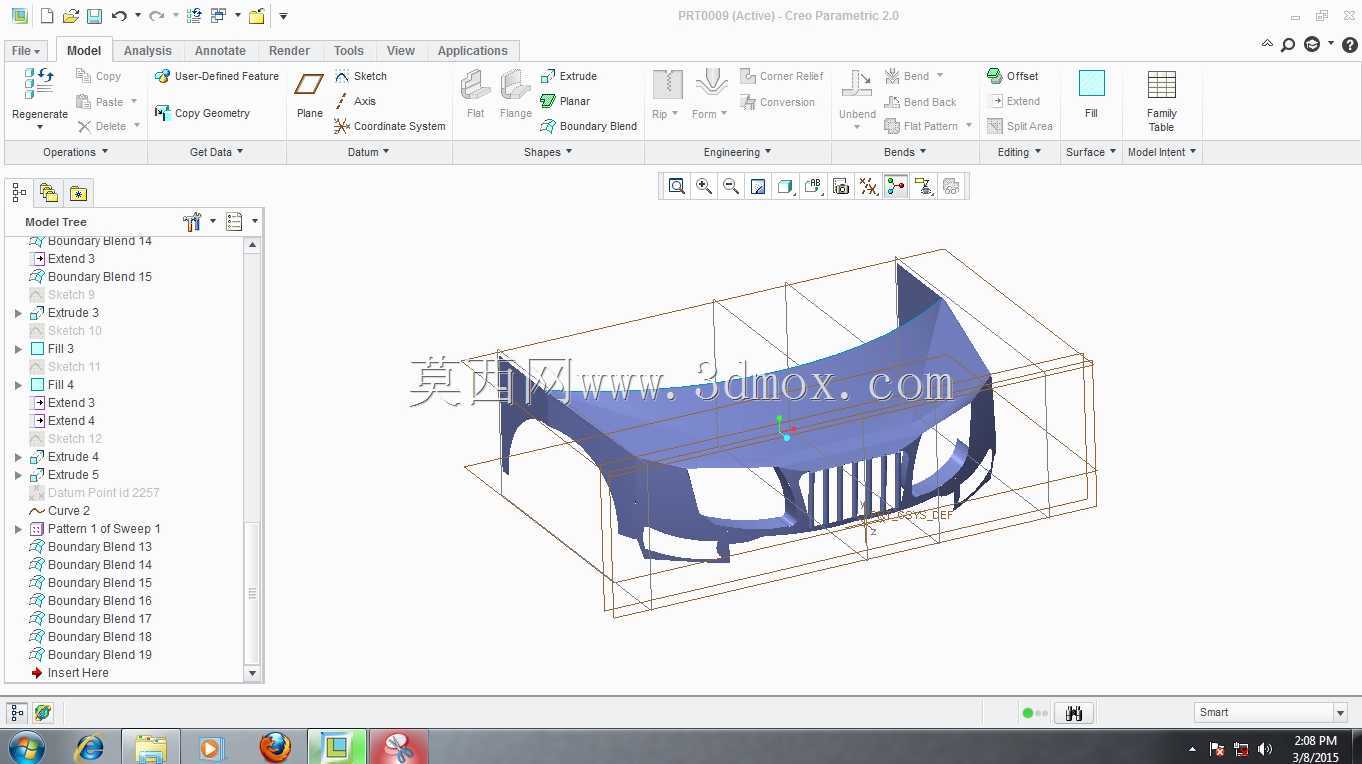

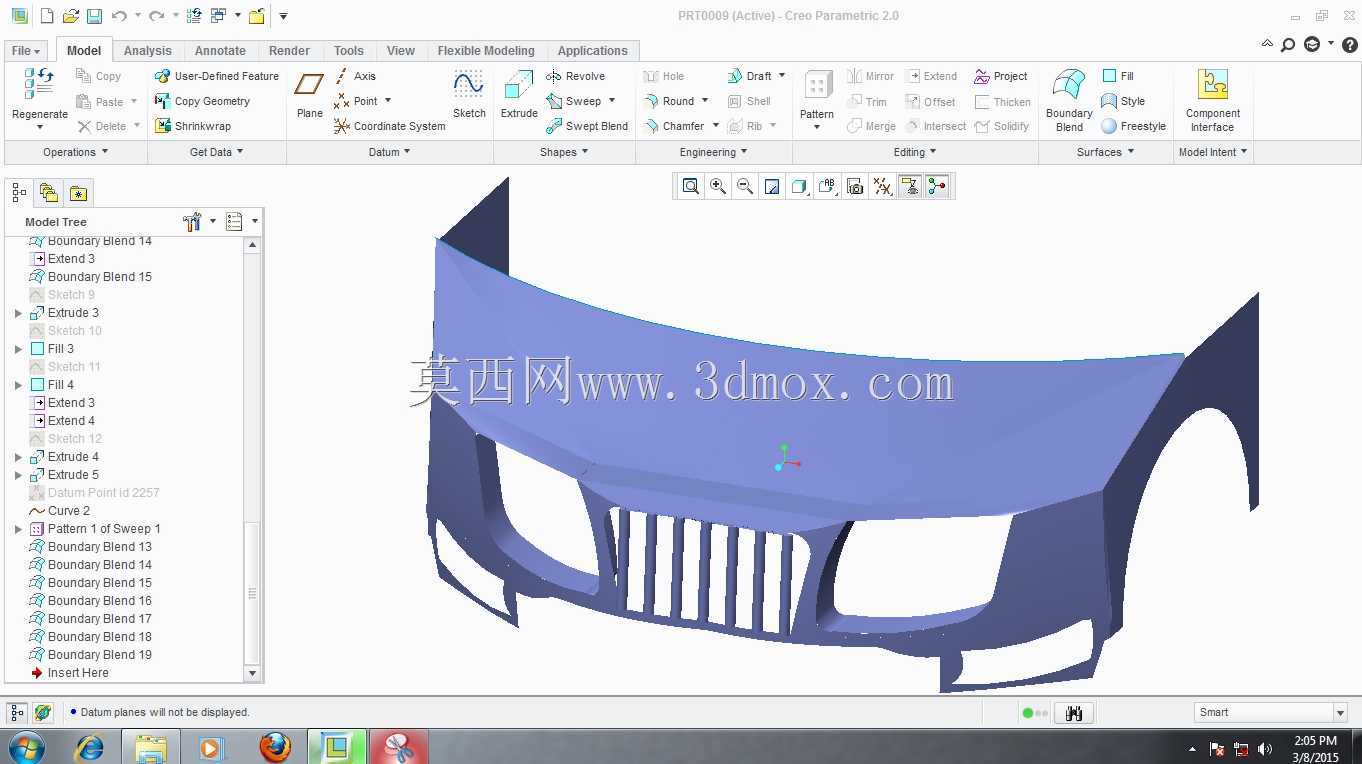

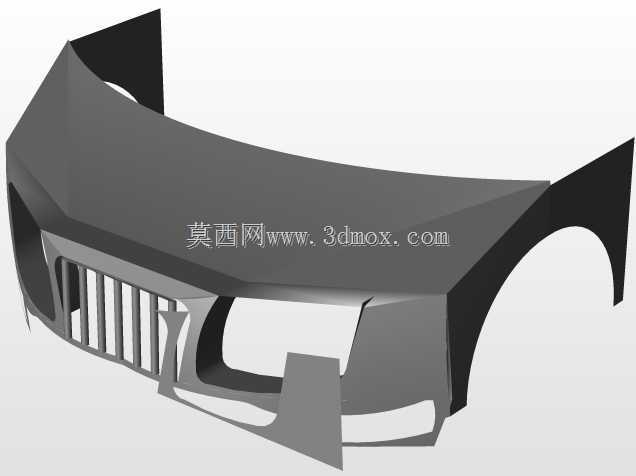

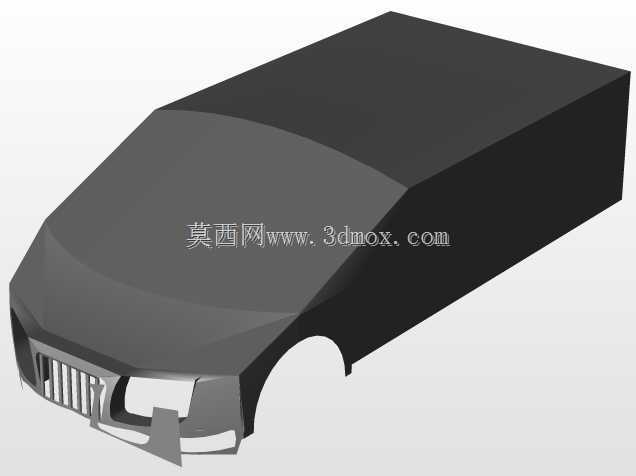

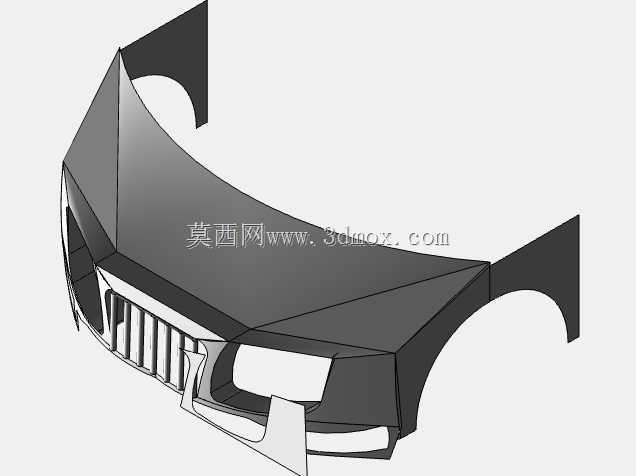

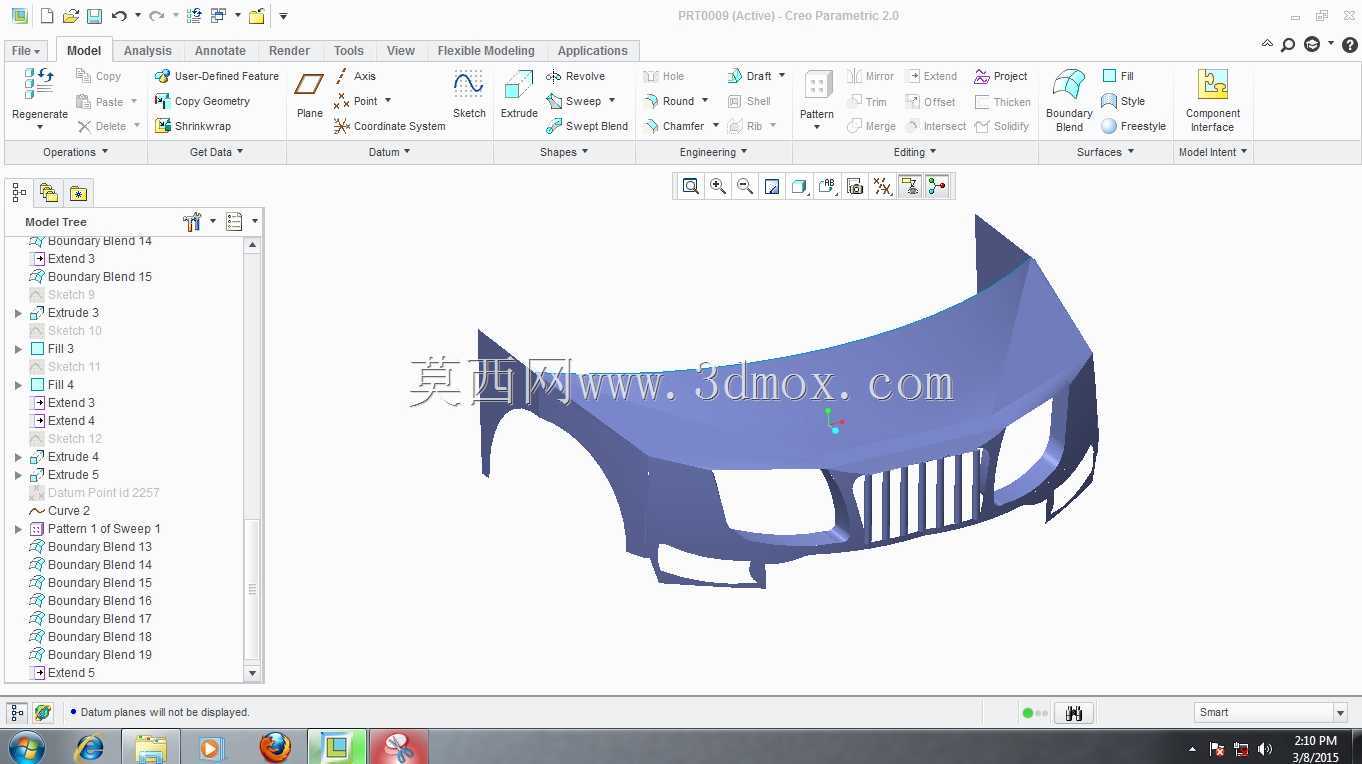

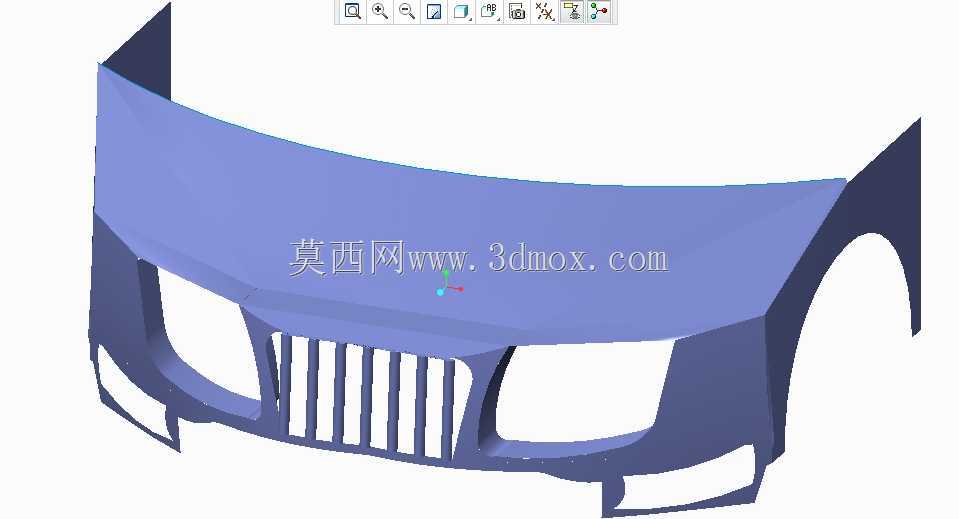

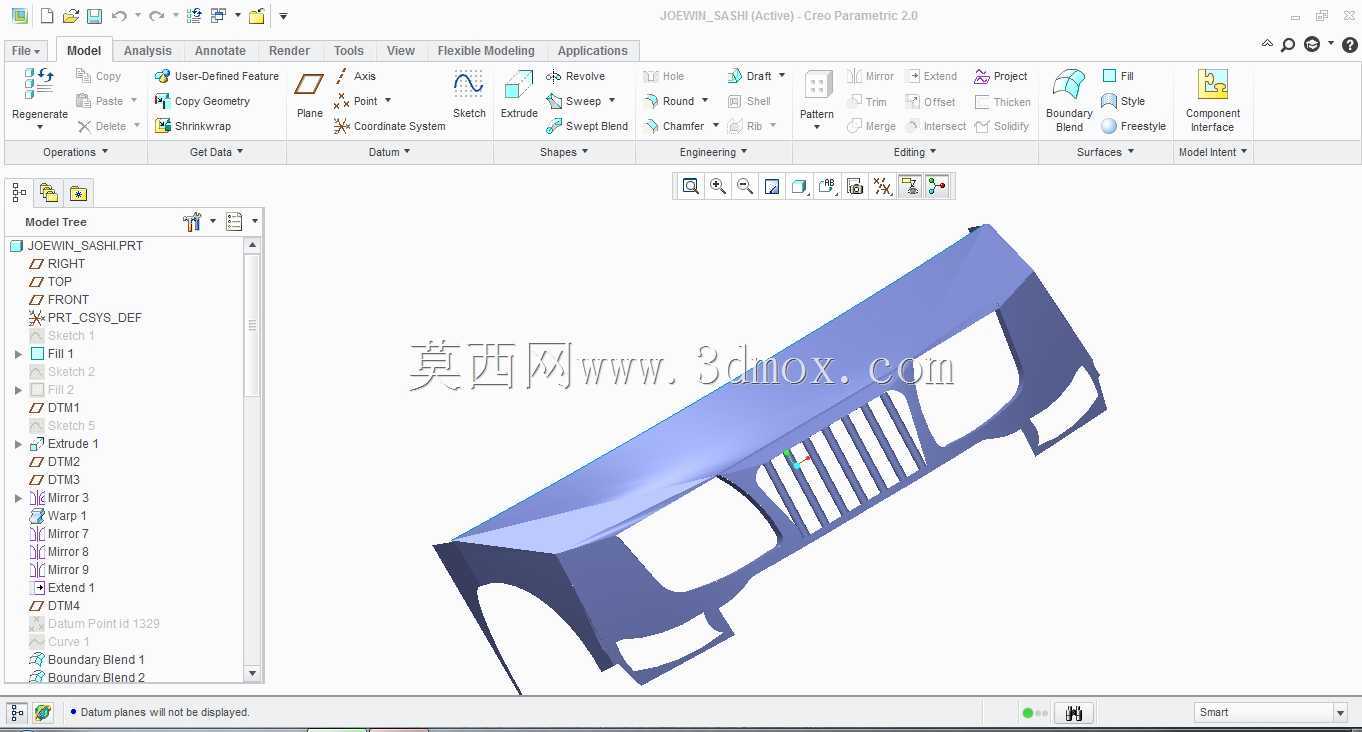

　　从结构设计逻辑来看，这款前格栅采用一体化曲面建模思路，整体轮廓完全贴合前保险杠、引擎盖以及两侧前大灯的安装匹配边界，格栅上部的弧形曲面与引擎盖前缘的曲率完全连续，保证装配后缝隙均匀度控制在整车DTS要求的公差范围内，不会出现段差超差、缝隙不均的外观缺陷。中部的竖向格栅筋条采用不等宽渐变设计，在保证进气通流面积满足热管理计算要求的前提下，筋条的排布角度经过多轮CFD流场仿真优化，既能够引导气流顺畅进入散热舱，也能在高速行驶时梳理前脸乱流，降低整车风阻系数。两侧预留的大灯安装避让缺口，尺寸完全匹配对应车型大灯的外轮廓安装边，格栅侧边的安装卡扣位、螺接固定座的排布，完全遵循前端框架的安装点坐标设计，装配时无需额外调整即可实现精准对位，适配整车总装的流水线装配节拍。

　　在曲面构建过程中，所有过渡面都保持G2以上曲率连续，避免后续模具加工时出现曲面不光顺、注塑成型后表面有光影畸变的问题，格栅下部的预留安装位可兼容牌照安装底座、前视摄像头、ACC雷达罩等选装部件的固定需求，不需要额外做结构改制。筋条的壁厚设计遵循注塑成型工艺规范，主壁厚保持均匀过渡，避免出现壁厚差过大导致的缩痕、翘曲缺陷，背部的加强筋排布兼顾结构刚性与成型工艺性，在满足整车振动耐久要求的前提下，尽可能减少材料用量，实现部件轻量化。

　　实际装车场景中，该格栅可覆盖家用乘用车、入门级新能源车型的前脸配置需求，安装边界适配常规紧凑型车的前端模块尺寸，上部安装边与引擎盖前缘的间隙控制在3.5±0.5mm，两侧与大灯的匹配间隙控制在2.5±0.5mm，下部与前保险杠上沿的贴合度满足外观评审要求，不需要在总装环节做大量的匹配调整，能够有效提升生产线的装配效率。同时格栅的曲面造型预留了表面处理的工艺余量，可适配喷漆、镀铬、哑光烫印等不同外饰表面处理工艺，满足不同配置车型的外观差异化需求。
